مخططات ultra touch

[mar7aba_01]

السلام عليكم
تحية الى كل المتابعين بهذا المنتدى
المرجو الإفادة او التوجيه الى منتدى متخصص بخصوص موضوع : مخططات
*الأزرار الضوئية ( touch lumièr ) الموجودة مثلا في الهاتف المحمول SAMSONG SHG-S720I .
*وكذا الأزرار (ultra touch ) .
كيف تعمل ؟
غرضي منه هو دمج هذه التقنية في التحكم وضبط الميكروكنترولر

[فهد المنصور]

حسب علمي ان هذا الهاتف المحمول يستخدم تقنية شاشة اللمس " Touchscreen " التقليدية .. والفرق ان نوع الشاشة هو OLED الحديثة ..

[mar7aba_01]

المشاركة الأصلية كتبت بواسطة Fahad

حسب علمي ان هذا الهاتف المحمول يستخدم تقنية شاشة اللمس " Touchscreen " التقليدية .. والفرق ان نوع الشاشة هو OLED الحديثة ..

شكرا على تفاعلك أخي الكريم

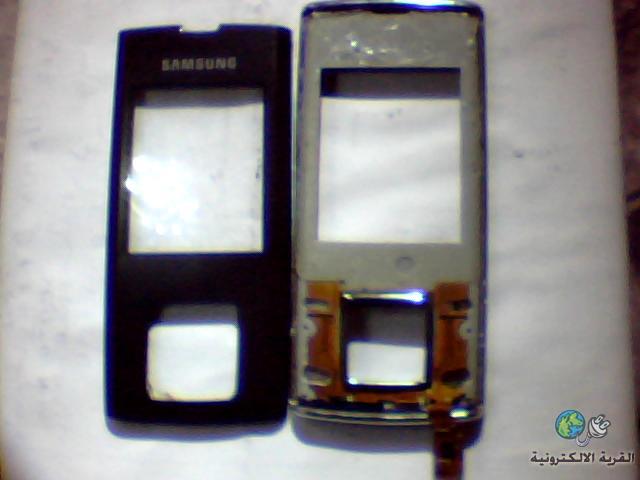

والصور ستوضح ماهو غرضي منه
ليس "touchscreen"فقط استخدام نفس تقنية الأزرار
لأنها تشتغل بمبدئ المقاومة الضوئية
وبعدما قمت بتفكيك أحد الهواتف لم أعثر على المقاومة المستقبلة .عثرت فقط على باعث الضوء وكذا عنصر إلكتروني لم أجد تعريفه في موقع التعاريف الألكترونية
"QT12M9 QRG 6Z6789"
http://www.alldatasheet.com/
[IMG][/IMG]

[أسامة مأمون]

ممكن يكون سينسور حركة يلتقط الضوء المنعكس على مكان الزر الملون من الداخل و يحس بتغير معامل الإنعكاس
