[صلاح مكلف]

اعاني من انخفاض في الفولتيه فهي تصل الى 140 او 150 او 160 ولا تكفي لاشتغال المكيف ذو الطن ونصف فارجو منك ان تشرح لي كيف استطيع ان اصنع رافع للفولتيه وعدد الفات وسمكها واكون ممنون منك

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الكريم / صلاح هل تقصد محول يرفع الفولت من 140 او 150 او160 فولت الى 220 بقدره تعادل من 5 الى 10 كيلووات وترغب فى ايجاد كيفية مساحة مقطع القلب الحديدى وعدد اللفات وقطر السلك وترغب فى تصميم هذا المحول بمعرفتك

ام غير ذلك ارجو التوضيح وشكرا حبيبى

[خليل النجم]

اقتباس المشاركة الأصلية كتبت بواسطة ابوقشه وعليكم السلام ورحمة الله تعالى وبركاته اخى الكريم / صلاح هل تقصد محول يرفع الفولت من 140 او 150 او160 فولت الى 220 بقدره تعادل من 5 الى 10 كيلووات وترغب فى ايجاد كيفية مساحة مقطع القلب الحديدى وعدد اللفات وقطر السلك وترغب فى تصميم هذا المحول بمعرفتك ام غير ذلك ارجو التوضيح وشكرا حبيبى

الاخ ابو قشة
السلام عليكم
والله ياريت تشرح لنا كيف اصمم منظم ما وليكن السابق ذكره كمثال
ولك الشكر

[Reiad]

اخي الكريم هل يوجد لديك احمال غير المكيف مثل السخانات مثال
وهل تريد المنظم يدوي ام اتماتيك

[صلاح مكلف]

نعم يا اخي ابا قشه اقصد محول رفع الفولتيه وقلبه وععد ملفاته وكيفيه تصنيعه وشكر لك على مرورك وسرعه الرد

[ابوقشه]

اقتباس المشاركة الأصلية كتبت بواسطة صلاح مكلف نعم يا اخي ابا قشه اقصد محول رفع الفولتيه وقلبه وععد ملفاته وكيفيه تصنيعه وشكر لك على مرورك وسرعه الرد

ـــــــــــــــــــــــــــــــ

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الكريم بشمهندس / صلاح مكلف

اليك بيانات محول لتنظيم الجهد اليدوى من 140 وا 160 وا 180 الى 220 فولت وهو كالتالى :

قدرة المحول 5 كيلووات

مساحة القلب الحديد هى كالتالى :

عرض اللسان 8.4 سم

سمك رقائق القلب الحديدى 8.4 سم مع الدقه فى القياس

طول القلب 15 سم

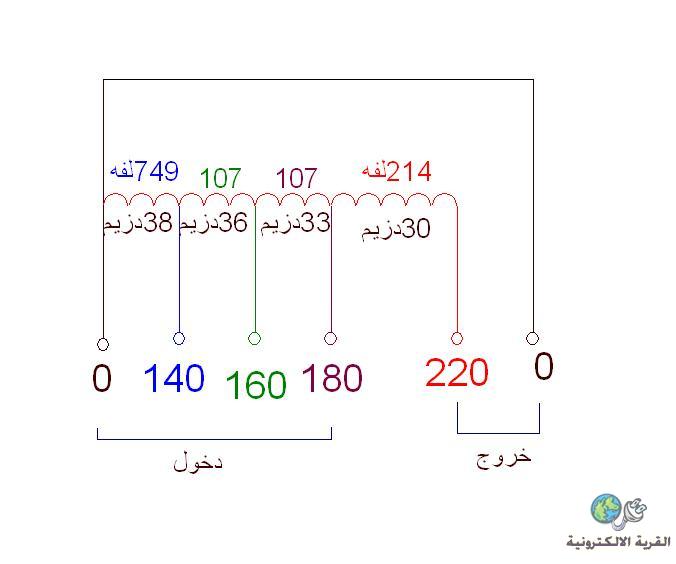

بالنسبه لعدد اللفات وقطر السلك والقلب الحديدى انظر الى الرسم ادناه

[ابوقشه]

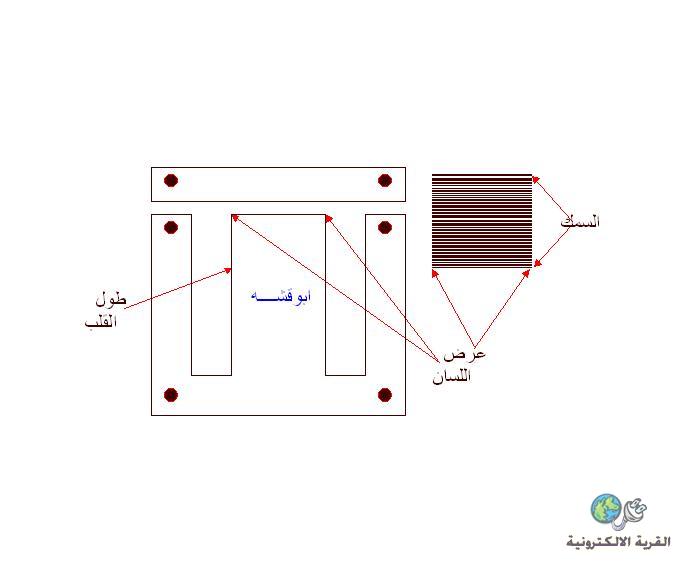

عرض اللسان وسمك القلب الحديدى
عرض اللسان 8.4 سم
سمك القلب 8.4 سم

[Reiad]

لل اسف اسمحوا لي تصحيح خطء ابو قشة الفادحة

حيث اول قال عرض لسان 8.2 وهذا العرض غير موجود في السوق ابدا

وانا يتواجد ما يقاربه 8 او 10 وسنختار 8

ثانيا وضع عدد لفات خيالي وكانه في طل عمره لم يلف او يحسب منظم
حيث عدد لفات الموجود لا يتسع في القلب الحديد اصلا

ثلاثا قاما بحساب التيارات خطا فختار اقطار السلك خطا


اما الحساب الصحيحة ونظامية ذات التكلفة المناسبة مع الأداء الممتاز

فهي كما في الصورة

مع العلم الن اسطاعة المنظم هي 5000 فولت امبير وليس واط
وان اتيار المفتاح يجب ان يكون 35 امبير فأكثر
