للمهتمين بصيانة البلاستيشن 2

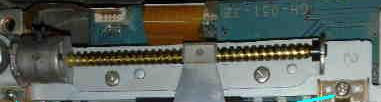

للمهمين بصيانة البلاستيشن 2 هنا بعض الاعطال وطرق علاجها حسب خبرتى المتواضعه فى هدا المجال وكما يعلم الجميع ان اعطال هدا الجهاز كتيره ومتنوعه وساحاول ان اشرح بعظها وعلى من يخالفى الرائى فى اى شى ادكره ان يضع تعليقه او تصحيحى للمعلومه والله اعلم ---------------------------------------------------------------------------------------- وقبل ان اعرض الاعطال يجب أن نأخذ أسباب الوقاية العامة من الأعطال وهي كالتالي : 1- قم بمسح حامل القرص بقطعة قماش جافة ومن النوع الذي لا يترك ( وبر ) أو آثار بيضاء ، كلما رأيت عليه طبقة من الغبار ، أو مرة كل يومين . نصيحة قم بمسحه كلما أضع قرص في الجهاز . 2- قم بوضع الجهاز على مكان مرتفع ( طاولة ) ونظيف . 3- احرص على أخذ استراحة ثلث ساعة كل ساعة من اللعب . 4- لا تقم بتحريك الجهاز رأسياً أو عمودياً إطلاقاً أثناء تشغيله . 5- لا تستعمل أبداً الأقراص الغير مخصصة للبلاي ستيشن ، أو الأقراص التالفة إلى حد كبير . 6- قم باستعمال قرص تنظيف العدسة مع المحلول المخصص لذلك كل شهر على الأقل ، ولا تحاول مطلقاً استعمال أي شيء آخر غير مخصص لذلك . 7- لا تستعمل الجهاز إذا كانت يدك متسخة ، أو مبللة ، ولا تفكر بالأكل أو الشرب قرب الجهاز . 8- قم بمسح الجهاز بقطعة قماش رطبة كلما أحسست أن مظهر الجهاز متسخ . 9- قم بتغطية الجهاز عند عدم استعماله بقطعة من القماش ، أو بقطعة الإسفنج الرقيقة التي تأتي مع الجهاز عن إخراجه من الكرتون . 10- لا تدع الجهاز يسقط منك أو يتعرض لإهتزازات ، فالعدسة بالذات مكونة من أسلاك دقيقة جداُ ( شعرية ) ومن المحتمل أن تتلف أو تتقطع . 11- لا تترك الأقراص في أشعة الشمس أو في السيارة أو قرب مصادر الحرارة . 12- لا تكتب على القرص ولا تمسكه من جهة القرآءة ، امسكة فقط من أطرافه ، وبعد الإستعمال قم بوضعه في الحافظة البلاستيكية المخصصة له . =========== اذ اتبعت هذه الأسباب ، فإنك بإذن الله سوف تعيش حياة هادءة وبدون مشاكل ومليأة بالفرج مع سيد الأجهزة PLAYSTATION2 بالتأكيد ... هذه الطريقة منقوله للفائدة أتمنى أنها تكون واظحه لكم ---------------------------------------------------------------------------------------- ولعرض الاعطال ساقسمها الى قسمين او نوعين من الاعطال --- النوع الاول هو الاعطال الخارجيه وهى تشمل اعطال العدسه والمتور او السواقه .......الخ والنوع التانى اعطال اللوحه او البورد ---------------------------------------------------------------------------------------- ا-الاعطال الخارجيه 1-اعطال العدسه كما نعلم ان اغبار هو العدو اللدود للعدسه ولتجنبه يجب قراءة النصائح بداية الموضوع بس لو وقع الفاس فى الراس يمكن تنظيفه وازالته من العدسه ودللك بمسحه بقطعة قماش او قطن نظيفه وعلى ما اظن ان كل حد عندو طريق للتنظيف المهم ازلة الغبار باى طريقه.....................؟ وأحب أن ألفت انتباهكم إلى شيء بسيط : يعتقد الكثير منكم أن عدم قرآءة العدسة للديسك المنسوخ بالشكل الجيد أن العدسة قد تعطلت !! المشكلة أن الشركة المصنعة للجهاز وضعت معيار لطول الموجة ( أشعة الليزر التي تصدر من العدسة ) وهو النوع الإفتراضي لشركة سوني وهي ارتفاع القرص 74 نانومتر عن سطح العدسة !! والتي صممت الأقراص الأصلية لقراءة البيانات منها على هذا الحد . والمشكلة في الأقراص المنسوخة أنا تقرأ عن ارتفاع 120 نانومتر عن سطح العدسة ، لذلك يجب زيادة طول الموجة !! وهو فرق كبير جداً بالنسبة للبعد البؤري للإلتقاط البيانات من القرص !! لذلك تأخذ فترة أطول وهي تلتقط البيانات من القرص وهذا بالتأكيد شيء متعب جداً بالنسبة للعدسة ، وهو يؤدي إلى استنزاف أقصى طاقتها عند التشغيل ... ولحل المشكلة ، يجب ضبط المنظم ( وهو عبارة عن مقاومة متغيرة )   Verable Resestor والموجود أسفل العدسة ،، ويوجد منظمان ، الأيسر لأقراص الدي في دي ، والأيمن لأقراص السي دي ، وللقيام بعملية الضبط لقرآءة جميع الأقراص قم بإدارة كل واحد منهما ربع بوصة إلى اليمين لتزيد من طول الموجة ، وإلى اليسار لتقلل من طول الموجة . قبل البدء بعملية التعديل ، من المستحسن جداً أن تضع اشارة على المكان الذي كانت مضبوطة عليه في السابق ، لأنه ربما تحتاج إلى اعادة الوضع الإفتراضي للمنظم فيما بعد . هذا التعديل لا يوجد خطر منه ، ولا يضر بالعدسة إطلاقاً ، إنما يتحكم بطول خيط الليزر الدقيق الذي يقرأ البيانات من القرص . كما يمكن ضبط العدسه بسخدام اوفوميتر رقمي لقياس المقاومة ثم نقوم بقراءة المقاومةعلى طرفي المنظم ثم نقوم بتحريك المنظم او المفتاح الى اليمين ويفضل مقدار الحركة 50اوم حسب قراءة الاوفوميتر ثم نقوم بتشغيل اللعبة وملاحظة الحالة واذا لم تشتغل نحرك المفتاح الى 50أوم اخر وهكذا .................................... هذه المعلومات بنيت على أساس علمي ، ولمعرفة قوة او ضعف ملف العدسة نقوم بقياسه بالاوفوميتر الدجتل ويجب ان يقرا حوالى 4.5أوم واذا قرا اكثر من ذلك فمعناه ان الملف ضعيف وبالتالي العدسة ضعيفة ويجب استبدالها وإنني أستخدم هذه العمليات في إصلاح الأجهزة ، وأكثر الأجهزة تأتيني للتصليح بشكوى أن العدسة قد تلفت ، ولكن مجرد تحريك المنظم إلى اليمين ربع بوصة تكون المشكلة قد انتهت دون أي تصليح مادي في العدسة . هذا التعديل ينصح به للأقراص المنسوخة و الديفيدي ، ولا يهم اللون ، سواء ذهبي أو فضي أو أخضر ( اختر اللون الذي يعجبك ! ) ==========---------------------------------------------------------------------- 2-اعطال المتور  الموتور: يقوم بتدوير قرص السي دي والتحكم بسرعته التي تتراوح من 200-500 دورة في الدقيقة ولو قلت السرعه عن دللك لن يعمل الجهاز بشكل طبيعى واعطال الموتور تكون دائما غير واضحه للجميع ولا استطيع شرحها لنها تعتمد على البديها والخبراء وتكون على الاغلب شبيهه بى اعطال العدسه فى ان الجهاز لا يشغل بعض الاقراص ......... وللمهتمين بتشخيص العطل مقارنة اى موتور تشك فى كفائته باخر جديد ودللك بلفه باصبعك وحساب اللفات والقارنه بموتور جديد واد تبين انه ليس بحاله جيده يجب استبداله باخر جديد لانه لايمكن اصلاحه 3-المتور الجانبى  هو المسؤال عن حركة العدسه الافقيه لتماشى مع المقاطع الحلزونيه للقرص ويثمثل عطل هده القطعه بوقوف اللعبه فى مكان معين او عند التحميل او ماشابه دللك ...................................... فى هده الحاله نقوم بنزع الماتور وتنظيفه جيدا باسخدام مواد التنظيف الخاصه بى ازالة الزيوت وهى عديده ويمكن ايظا تنظيفه من الداخل ودللك بفكه من الخلف بازلة غطاء صغير ونزع العمود الداخلى ولكن بحدر لوجود كره معدننيه صغيره جدا فى مقدمة العمود ومواخرته وبعد عملية التنظيف يفظل اظافة اى ماده ملينه مثل الزيت او ما شابه دللك.......................... 4 الشريط  وهو الجزاء الدى يربط بين العدسه واللوحه وهو المسؤال عن نقل البيانات من العدسه الى اللوحه وبلعكس وهو كثير الحركه ودائم العطب وتكون الاعطال الى يسببها كالاتى:- فى حالة تلف الشريط ستلاحظ ضعف الليزر وعدم قدرته على لف القرص اوعدم توقف المتور الجانبى واصدار صوت طقطقه متواصل وفى بعض الاحيان يسبب فى رجوع العدسه للخلف فى حين انها يجب ان تسير للامام وايظن يسبب فى اتلاف الاقراص ويسبب ظهور خدوش دائريه على طوال القرص وبهدا نكون قد اكملنا الجزاء الاول .................................................. ................. ومن بعد تشيعكم ساواصل الجزاء التانى وهى الاعطال الداخليه انشاء الله تعالى المهم تشيعكم اخوكم فى الله واد عزاي |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
سنة اولى كهرباء ( شكر العضو على هذه المشاركة )
koke1 ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
للمهتمين بصاينة البلاستيشن2 الجزاء التانى
اليوم نكمل الاعطال والى هى اعطال اللوحه او البورد مع انه مافيه تشيع منكم بس انكمل واجرى على الله المهم ================================================= ================================================= اول شى لزم نلقى نظره على لوحة جهاز البلاستيشن ونعرف عنها بعض الاساسيات وانا متاكد ان هدا الموضوع لاول مره يطرح فى المنتديات العربيه   وحدة معالجة البيانات لجهاز البلاي ستيشن2 جهاز البلاي ستيشن2 يستخدم معالج 128-bit يدعى " Emotion Engine " يعمل بسرعة 294 MHz , وهو من انتاج شركة سوني و توشيبا اليابانيه . ومعالج الـ Emotion Engineيحتوي على ذاكره رئيسيه بحجم 32MB , تصل سرعة نقل البيانات في الذاكره الى 3.2 جيجا بايت لكل ثانيه.  معالج الجرافكس يمتلك معالج بسرعة 147 MHz يدعى Graphics Synthesizer من انتاج شركة سوني. وهذا المعالج يحتوي على 16 انبوب لنقل الملاين من نقاط البيكسل , وذاكره اساسيه بمساحة 4 MB و بسرعة 48 جيجا بايت لكل ثانيه لنقل البيانات  معالج الصوت لجهاز بالنسبه لوحدة معالجة الصوت فالجهاز يمتلك معالج بسرعة 8MHz , و 48 قناه نقل الصوت , ومخرج صوت ديجتال بقياس 5.1 من انتاج شركة Dolby Digital  وحدة تزويد الطاقه معالج الطاقه للجهاز فهو يعمل بسرعة 37.5 MHz وسرعة نقل بيانات تصل الى 32 Bit للثانيه, وهو يزود الطاقه لمعالج الصوت و لعدسة الجهاز فقط المود شب    ماهو المودشب الحقيقة نتيجة للاختلافات بين الانظمة اللونية المستخدمة في اليابان واسيا واوروبا وامريكا حيث اقتضى ان يصنع لكل بلد موديل يتماشى مع نظام كل دولة والمود شب يعمل على تشغيل وتحوير جميع الانظمة اللونية الاخرى لتعمل مع النظام المستعمل في بلدك فمثلا في البلدان العربية يستخدم نظام بال الشرق الاوسط وهو يختلف عن نظام بال الاوروبي وفي امريكا واليابان يستخدم نظام NTSC بنوعين كما ان المود شب يجعل PS2 يشغل جميع الالعاب المستنسخة وغير الاصلية وكذلك افلام DVD المستنسخة ايضا والاصلية . ماهي أنواع المود شب هناك عدة انواع من المودشب ومنها الداخلي ومنها الخارجي USB المود شب الداخلي :وهو الشائع الاستخدام في الاجهزة حيث يركب عن طريق توصيل عدة اسلاك داخل البورد M2-ويستخدم في موديلات V0,V1,V2,V3,V4 M3-ويستخدم في موديلات SCPH55000,SCPH5000X MAGIC3ويستخدم في موديلات V1-V7 وهناك العديد من الانواع الجديدة التي تظهر بين الفينة والأخرى وسنذكرها لاحقا وحسب مايقتضيه الامر ================================================== ================================================ انا نعسة الحين انكملو بكره ومع اول اعطال اللوحه الباور بس نبى تــــــــــــــــــشجيعكم وررررررررررررررررردووووودكــــــــــــــــــــم اخوكم بالله واد عزاى |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 2 اعجاب |
|
سنة اولى كهرباء ( شكر العضو على هذه المشاركة )
|
|
|
|
|||||
|
|
||||||
|
بادن الله معاكم لاخر المشوار

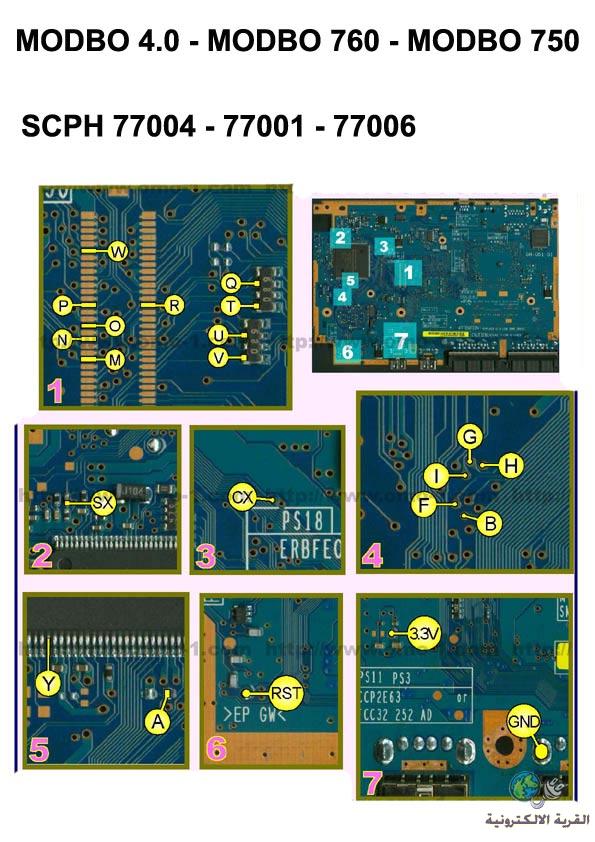

اليوم راح انكمل كلامنا عن المود شيب ================================================== = وهده صور بعض الانواع mars-pro-1  2-bbb-m7-ps2-mod  3-apple75k-ps2  4-apple-75K+  5-760  والانواع كثيره جدا وهده للدكر وليس للحصر ويتم وصيل المود شيب عن طريق وصله الى اللوحه عن طريق اسلاك ويتم تلحيمه ويجب ان تكون عملية اللحام بغاية الدقه والنظافه ويكون دللك باختيار الكاويه الملائمه واللحام المناسب وهنا بعض التوصيلات================================================ ================================================  ================================================== ================================================  ================================================== ================================================  ================================================== ================================================  هده بعض الموديلات واي موديل انا حاضر ........................................... واتمنى من المشرفين تتبيث الموضوع وبادن الله معاكم لاخر المشوار يتـــــــــــــــــــــــــــــــــــــــبع............................... |
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
koke1 ( أعجبته المشاركة )
|
|
|
|
||||||
|
نكمل واجرى على الله ============= بنسبه للمودشيب اعطاله نادره جدا جدا جدا ولو حصل وعطل يمكن استبداله بواحد اخر بس اكثر الاعطال الشائعه المتعلقه بمودشيب هو انفلات بعض الاسلاك بس اللحم السيئ او وقوع الجهراز او تعرضه لهزات قويه ويكون العطل فى هده الحاله يتمثل فى انه الجهاز ما بيبدا اللعبه ابدا ولا حتى ظهور علامة البلاستيش الاولى وتلاحظ دوران القرص تم يتوقف فجائه فى هده الحاله نقوم بتبيت السللك الفالت فى مكانه اكرر فى مكانه اى مكان اخر لا وصلى الله وبارك وانشاء الله يشغل الجهاز وهدا شكل المودشيب ولاسلاك الموصله فى اللوحه  شنو رايكم يا شباب يهمنى اسمع رايكم ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ يتبـــــــــــــــــــــــــــــــــــــــ........ .........ع انـــــــــــــشاء الله |
|
|||||
|
|
|
|||||
|
|
