اريد دائرة تايمر لل ic ne 555

[أحمد نجاح]

السلام عليكم
اريد دائرة تايمر ic ne 555 تكون مجربة وموثوق من انها تعمل
جزاكم الله كل خير فقد جربت اكثر من دائرة وام تنجح معى
وياريت لو ملف للدائرة مرسومة ببرنامج المحاكاه بروتوس
بارك الله فيكم

[osama matar]

المشاركة الأصلية كتبت بواسطة ahmed_300

السلام عليكم
اريد دائرة تايمر ic ne 555 تكون مجربة وموثوق من انها تعمل
جزاكم الله كل خير فقد جربت اكثر من دائرة وام تنجح معى
وياريت لو ملف للدائرة مرسومة ببرنامج المحاكاه بروتوس
بارك الله فيكم

http://www.4shared.com/file/xhzIGzQt/555_timer.html

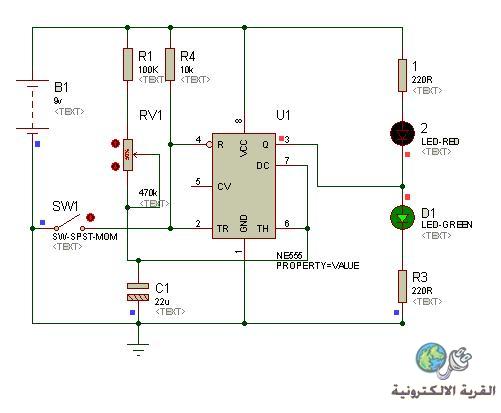

وهذا الرسم بعد تنزيل الملف

[أحمد نجاح]

بارك الله فيك استاذنا وزادك الله علما
تمام الدايرة شغالة ميه ميه
