كيف اعرف ان هذه القطعة جيدة او تالفة

[aze3eza]

السلام عليكم ورحمة الله وبركاته
عند مشكلة مع هذه القطعة في كيفية معرفتها انها ليست تالفة

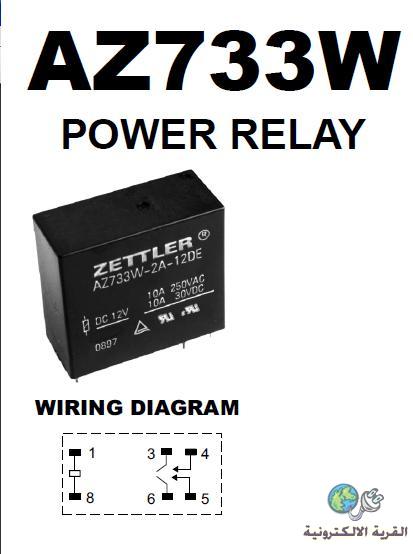

اسم القطعة : AZ733W
وشكرا لاي مساعدة

[osama matar]

ستجد للرقم لاحقة تحدد جهد التشغيل
AZ733W–2A–12D
فهذا مثلاً يحتاج 12فولت على الطرفين 1و8
وعند وضع الجهد 12 فولت على 1و8 يصبح هنالك قياس بين 3و4 وقياس آخر بين 5و6
ولا يوجد قياس عند فصل الجهد عن 1و8

[aze3eza]

مشكور اخي الكريم على المجهود المبذول
انا قطعتي من النوع AZ733W-2A-6DE
وعندما اخذ هذه القياسات عند 3-6 اجدها 220 فولط متناوب و4-5 اجدها 0 فولط وهي مقاومة في الاصل 6.2 اوم و1-8 0 فولط
كيف هو الحل في رايكم ومشكرون على كل جهد ان شاء الله

[فهد المنصور]

المشاركة الأصلية كتبت بواسطة aze3eza

مشكور اخي الكريم على المجهود المبذول
انا قطعتي من النوع AZ733W-2A-6DE
وعندما اخذ هذه القياسات عند 3-6 اجدها 220 فولط متناوب و4-5 اجدها 0 فولط وهي مقاومة في الاصل 6.2 اوم و1-8 0 فولط
كيف هو الحل في رايكم ومشكرون على كل جهد ان شاء الله

هل تقوم بفحص الريلية وهي تحت الجهد ؟

فما ذكرته من قيم هي صحيحه ويعبر مبدئياً عن سلامة الريلية ..

[osama matar]

المشاركة الأصلية كتبت بواسطة Fahad

هل تقوم بفحص الريلية وهي تحت الجهد ؟

فما ذكرته من قيم هي صحيحه ويعبر مبدئياً عن سلامة الريلية ..

نعم مبدئياً كما ذكر الأخ فهد
وللتأكد يجب أن يكون بين 1و8 الجهد6فولت
وعندها التأكد أن جهد 4 مساوي تماماً الجهد عند 3
وكذلك التأكد أن جهد 5 مساوي تماماً الجهد عند 6
وهذا يسمى فحص اللود (أو الفحص الديناميكي) وهو فحص يعتبر فني مفيش بعده كلام
ولكن الأسهل هو فك الريليه وإعطاءه جهد 6 فولت والفحص بالأوم

[malkawisaudi]

شكر للمساعده

[طارق حديد]

المشاركة الأصلية كتبت بواسطة osama matar

نعم مبدئياً كما ذكر الأخ فهد
وللتأكد يجب أن يكون بين 1و8 الجهد6فولت
وعندها التأكد أن جهد 4 مساوي تماماً الجهد عند 3
وكذلك التأكد أن جهد 5 مساوي تماماً الجهد عند 6
وهذا يسمى فحص اللود (أو الفحص الديناميكي) وهو فحص يعتبر فني مفيش بعده كلام
ولكن الأسهل هو فك الريليه وإعطاءه جهد 6 فولت والفحص بالأوم

بارك الله بكم.....الافظل تمرير تيار حمل خلال مفاتيح الرلي للتاكد التام من دقه عمله ........جزاكم الله خيرا
