#1 |
مهندس
![]()
المشاركات: 15
معدل تقييم المستوى: 0
|
![]() قمت بتوصيل دائرة detection باستخدام opamp و ldr وقمت باخذ الناتج على counter 74193 ومشاهدة الناتج على 7 segment ولكن الارقام التى تظهر ليست متتابعة (1و2و5و9) ولا اعرف اين المشكلة
|
![]() |
![]() |
اعلانات |
![]() |
#2 |
مؤسس موقع القرية الالكترونية
المشاركات: 11,350
معدل تقييم المستوى: 314
|
![]() الاشارة الصادرة من " دائرة الحساس " والتى حقنت بها 74193 غير منتظمة ..
هل يمكنك وضع مخطط لدائرة الحساس لكي نحاول جميعا تقليل حساسيتها و تنظيم اشارتها .. |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
مهندس
![]()
المشاركات: 15
معدل تقييم المستوى: 0
|

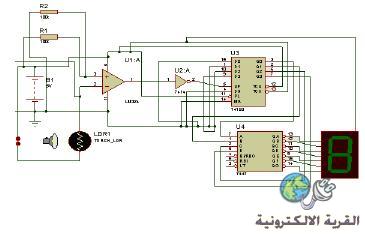

![]() ![]() او على هذا الرابطhttp://www.4shared.com/photo/e-L-XDRx/circuit.html التعديل الأخير تم بواسطة : osama matar بتاريخ 23-06-2010 الساعة 06:32 AM. |
![]() |
![]() |
![]() |
#4 |
عضو ماسي
الدولة: غزة هاشم/فلسطين
المشاركات: 2,772
معدل تقييم المستوى: 219
|
![]() غالباً هنالك خربطة في ترتيب الأطراف 3..2...7..6.. في 74193 مع 7..1..2..6 في 7447
فراجع كل شيء في مكانه حسب المخطط |
![]() |
![]() |
![]() |
#5 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() إضافة لما قال آخى العزيز أسامه
ما نوع مصدر الإضاءة المستخدم؟؟ بعض المصادر تعطى عدد من النبضات لا تشعر بها العين |
![]() |
![]() |
![]() |
#6 |
مهندس
![]()
المشاركات: 15
معدل تقييم المستوى: 0
|
![]() مصدر الاضاءة هو لمبة الغرفة ولكن قبل وضع ال trigger كان يعطى ارقام عشوائية وبعد وضع ال trigger والتوصيل كما بالرسم لا يعطى سوى zero
وهل يحتاج ال Trigger الى feed back وكيف التعديل الأخير تم بواسطة : mai18 بتاريخ 23-06-2010 الساعة 12:25 PM. |
![]() |
![]() |
![]() |
#7 |
عضو ماسي
الدولة: غزة هاشم/فلسطين
المشاركات: 2,772
معدل تقييم المستوى: 219
|
![]() أفترض أن الدائرة عملت على البروتس .
وعليك الآن فحص المراحل منذ البداية عملي والبداية عند مخرج LM324 الطرف 1 ثم التسلسل لإكتشاف مكان الخلل مشكور أخي ماجد على المتابعة |
![]() |
![]() |
![]() |
#8 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() رجاء التعود على استخدام المكونات +V و GND لأنها تسهل المتابعة وتقلل التداخل

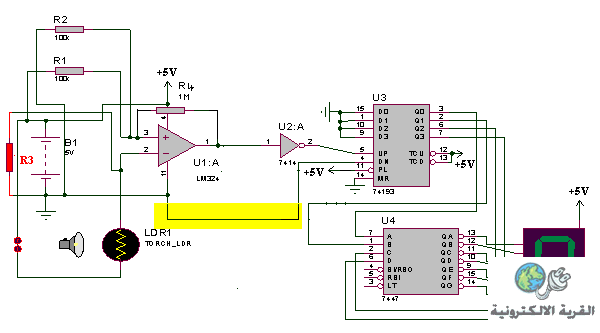

بمراجعة الدائرة بعد هذا التبديل - لاحظت عدة أشياء ![]() 1- طرف CD للعد التنازلى الغير مستخدم يجب توصيله +V وليس GND 2- المقاومة على التوالتى مع LDR غير موضحة بالرسم و أضفتها باللون الأحمر R3 مع أنها بالغة الأهمية فى هذه الدائرة والسبب أنها تحدد هل ستعمل الدائرة أم لا و أفضل وسيلة لحسابها هى استخدام آفو لقياس قيمة LDR فى الإضاءة والإظلام ثم احتيار هذه المقاومة بالقيمة التى تحقق أقل من نصف جهد التغذية و أعلى من نصف التغذية و الأفضل أن تكون متغيرة و طبعا نصف جهد التغذية لأن المقارن صمم يقارن بقيمة نصف التغذية من خلال R1,R2 3 - استخدام مكبر عمليات كمقارن تشوبة عدة مشاكل منها بطء الإستجابة و كان الأفضل استخدام Lm393 لكن هذا ليس هاما جدا و الأهم هو عدم إضافة تغذية بين الخرج و الطرف الموجب التى تحقق الإستقرار وهى R4 بدلا من 7414 و القيمة 1 ميجا تعطى 0.25 فولت نفس ما يعطيه 7414 كحد أدنى و بتقليلها حتى 220 ك تعطى 1.1 وهو نفس ما يعطيه 7414 كحد أقصى وهنا لا نحتاج 7414 4- يجب توصيل مقاومات 330 أوم بين اطراف المبين و خروج 7447 حماية لهما |
![]() |
![]() |
![]() |
