ممكن مساعدة يا شباب عن المكثف

[سعد عبد العزيز]

س/ كيف يمرر المكثف AC ويمنعDC ؟ وهل كل انواع المكثفات تقوم بهذا الدور ؟

[osama matar]

عندما يوضع المكثف في دائرة DC فإنه يمر تيار من المصدر بسبب شحن كلا لوحي المكثف ويستمر ذلك حتى إتمام عملية الشحن بعدها يتوقف مرور التيار
ولوقمت بقلب أطراف جهد المصدر على نفس المكثف المشحون فسيقوم المصدر بإعادة شحن المكثف مرة ثانية وهكذا
والجهد المتغير هو عملية قلب دائمة لجهد المصدر فيفسر ذلك على أنه إمرار للتيار
كل المكثفات تمتلك نفس الخاصية

[NOUR P.4]

المكثف لا يمرر تيار متناوب إنما تيار الشحن والتفريغ يجعل مثلا (المصباح في الدارة يضيئ)لذلك يؤخذ اصطلاحا أن المكثف يمرر تيار متناوب

[ahmed115]

المشاركة الأصلية كتبت بواسطة NOUR P.4

المكثف لا يمرر تيار متناوب إنما تيار الشحن والتفريغ يجعل مثلا (المصباح في الدارة يضيئ)لذلك يؤخذ اصطلاحا أن المكثف يمرر تيار متناوب

كلام سليم مية فى المية
التيار لايمر خلال المكثف لان بين الواح المكثف مادة عازلة ولكن تيار الشحن والتفريغ هو الموجود فى الدائرة

توضيحا لكلام اخونا اسامة بالصور

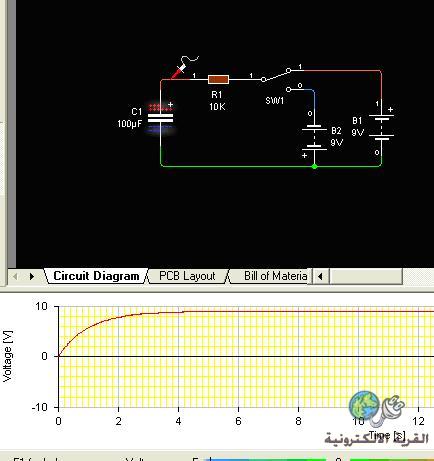

فى الصورة مع التيار المستمر يتوقف التيار عندما يكتمل شحن المكثف اى عندما يتساوى جهد المكثف مع جهد البطارية

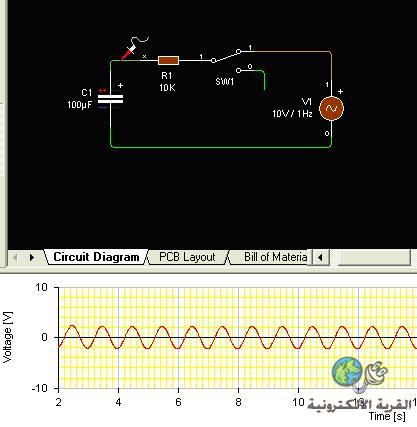

اما فى حالة التيار المتناوب او المتغير ماذا يحدث؟




فى الصورة توضيح للفكرة

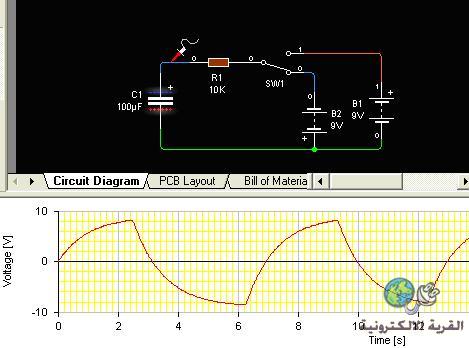

التيار المتغير عبارة عن اتنين بطارية مربوطتين على مفتاح ومعكوستى القطبية
فى الربع دورة الاولى للتيار المتغير يكون المفتاح ملامس القطب الموجب للبطارية
وعندما يصل الجهد على المكثف اعلى قيمة له وهو عند اعلى نقطة من المنحنى الجيبى يبدا الجهد فى النزول



..يماثلها هنا فى تصويرنا انتقال المفتاح يدويا الى البطارية الثانية حيث يبدا المكثف فى التفريغ وعندما يصل الى الصفر يبدا فى الشحن مرة اخرى من خلال الربع الثالث للموجة الجيبية للتيار المتغير والتى يماثلها هنا القطب السالب للبطارية
حتى اذا وصل قمة الموجة السالبة نحرك المفتاح ويبدا المكثف فى التفريغ مرة اخرى الى ان يصل الى الصفر وهكذا تستمر عملية الشحن والتفريغ ولاتتوقف
وهذا هو الحال مع الجهد المتغير
عبارة عن بطارتين مضادتين فى القطبية وتغير بينهما بمفتاح يدوى

[سعد عبد العزيز]

السلام عليكم ورحمة الله وبركاتة
الله يعطيكم العافية
هذه المعلومات ساهمة في فهم بعض الدوائر
