طلب دائرة لفصل الشحن

[doctor_20102010]

لوسمحتم انا عامل كشاف باستخدام ليدات اضاءة بيضاء ومستخدم فيه بطارية موبايل 3.7 فولت موصلها بشاحن نوكيا وعاوز دائرة تقوم بفصل الشحن عن البطارية (اوتوتشارج ) عند اكتمال الشحن واعادة الشحن عند تفريغ البطارية ممكن حد يساعدني

[doctor_20102010]

ايه يا شباب سؤال صعب ولا ايه؟؟؟؟؟؟؟

[ملاك طرطوس]

السلام عليكم أخي الكريم أنا أملك هذة الدارة سوف أقوم عن قريب بوضعها وشرحها أيضا

[hesham mohamed]

[ملاك طرطوس]

السلام عليكم

أخي الكريم قم بتجربة هذة الدارة لأني قمت بتصميمها وقد عملت بكفائة عالية جدا
هنا قمت برسم الدارة على برنامج Eagle وقمت بوضع تصميمين الأول دارة التغذية وثاني مخطط الدارة الرئيسي
1:دارة التغذية:

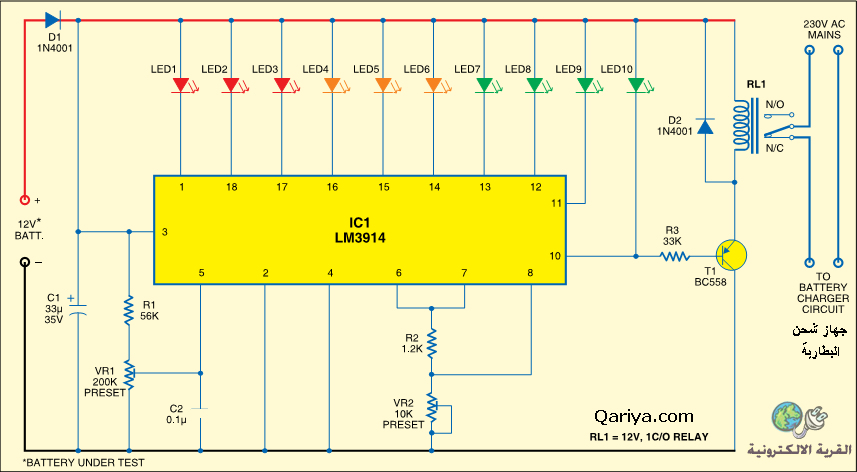

2:الدارة الرئيسية:

وأي سؤال بإذن الله سأكون من المجيبين علية

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة ملاك طرطوس

السلام عليكم

أخي الكريم قم بتجربة هذة الدارة لأني قمت بتصميمها وقد عملت بكفائة عالية جدا
هنا قمت برسم الدارة على برنامج Eagle وقمت بوضع تصميمين الأول دارة التغذية وثاني مخطط الدارة الرئيسي
1:دارة التغذية:

2:الدارة الرئيسية:

وأي سؤال بإذن الله سأكون من المجيبين علية

مجهود جميل ملاك=ولكن هل يمكن وضع الدائره الصيني الموجوده الان =وهي ليس بها icاو ريليه

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة السيد بدوى

مجهود جميل ملاك=ولكن هل يمكن وضع الدائره الصيني الموجوده الان =وهي ليس بها icاو ريليه

ارجو الرد علي طلبي

[ملاك طرطوس]

أخي الكريم ها تقصد بأن تكون الدارة لا توجد فيها Ic أو ريلية هل تقصد ذلك
إذا كنت تقصد ذلك سوف أقوم بوضع شرح للدارة لكي تتضح أكثر وسوف أجيب على سؤالك إذا كان كما فهمت أنا لا يمكنك إستغناء عن ic أو ريلية لأن الIc هي التي تقوم بالمقارنة جهد البطارية إذا هبط جهدها أو زاد وريلية سوف تقوم بفصل الشحن ووصلة وسوف تتضح أكثر عند لإرفاق الشرح
