[أبو ساندى]

السلام عليكم
إلى مهندسى المنتدى الرجاء توضيح طريقة تعريف الاسكنر الخاص بالماكينة وياريت بالصور بالتفصيل حيث أنى عندى شبكة داخلية ملعدة أجهزة مزود بسوتش 16 بورت حيث أنى اريد توصيلها بالوتش كيفية وضع الايبهات ip لتعمل اريد العريفات من فضلكم
اريد التوصيل كالاتى
الماكينة ----------- سوتش -------------------- كمبيوتر
الرجاء الرد فى أقرب فرصة

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة أبو ساندى السلام عليكم إلى مهندسى المنتدى الرجاء توضيح طريقة تعريف الاسكنر الخاص بالماكينة وياريت بالصور بالتفصيل حيث أنى عندى شبكة داخلية ملعدة أجهزة مزود بسوتش 16 بورت حيث أنى اريد توصيلها بالوتش كيفية وضع الايبهات ip لتعمل اريد العريفات من فضلكم اريد التوصيل كالاتى الماكينة ----------- سوتش -------------------- كمبيوتر الرجاء الرد فى أقرب فرصة

اولا تأكد من آلة التصوير انها يوجد بها اضافة Printer

وللتأكد عمل الاتي

اضغط علي زر مكتوب علية 123 وبعد ذلك سوف يظهر لك علي شاشة الماكينة عبارة والتأكد من خاصية Printer Future

تفرض انه يوجد لديك جهازين حاسوب متصلين بكابل شبكة نوعه
بنظام Straight-Through Cable

والماكينة تستعمل نفس الكابل بنظام Straight-Through Cable في حالة استخدام الربط بواسكة السوتش Switch أو الهاب HUB

لا بد من وضع IP Address للماكينة يختلف عن باقي الاجهزة

ول نفرضه انة

Computer1:

IP Address: 192.186.0.1

Computer2:

IP Address: 192.186.0.2

Photocopier:

IP Address: 192.186.0.3

الجزء الثاني يتم عمله علي جهاز الحاسوب

هذا موقع كتالوجات التشغيل / وتعريفات (Drivers) الماكينة حسب الموديل ورقمها باللغة الانجليزية

وحسب نوع نظام التشغيل لديك - وهل الماكينة أوان / أم ابيض واسود

لو كانت الآلة بها كارت LAN اي كارت شبكة داخلية يتم التعامل معها مثل اي جهاز موجود علي الشبكة

http://www.ricoh-usa.com/downloads/

عمل الاتي بالنسبة لماكينة التصوير

أدخل وعمل التالي لماكينة التصوير

1- IP Address New copier

وضع IP Address جديدة مختلفة لمجموعة الحاسبات الموجودة علي الشبكة الداخلية لك المسماه ( Local Aria Network ( LAN

2- Subnet Mask: 255.255.255.0

ضع Subnet Mask كما موجوده بحاسوبك

3- Default Gateway:

وضع Default Gateway كما موجود بحاسوبك أو غير أخر جزء بالأقام (الارقام الاخيره)



للحصول علي تعريف آلة التصوير من هنا

حسب نوع الآلة وهل هي ألوان أم أبيض واسود ونوع نظام التشغيل علي حاسوبك


2- بعد وضع اي بي للآلة اذهب علي حاسوبك ثم عمل التالي

الصور التوضيحية










Start - Printer & Faxes - Add printer - Next - Next - Next

ألغاء علامة الصح من المربع بالصورة الأولي

وفي الصورة الثانية أختر ما يظهر بها

وفي الصورة الثالثة أدخل الابي الذي اخترته لماكينة التصوير

اطبع صفحة الاختبار Photocopier Properties - Print Test Page

ملحوظة: عمل كل الخطوات السابقة الموضحة بالصور التوضيحية لكل حاسوب موجود علي الشبكة المحلية (الشبكة الداخلية) LAN

وهكذا اصبحت ما كينة التصوير عبارة عن طابعة كمبيوتر

أو زور تلك الصفحة 1

ولمزيد من المعلومات ادخل هنا 2




الموضوع له بقية في القريب العاجل باذن الله تعالي

فل تتابع

[أبو ساندى]

السلام عليكم
أشكرك أخى المهندس على ردكم الطيب واحب أن أوضح لسيادتكم أننى بالفعل قمت بتعريف الماكينة على الحاسب كطابعة عن طريق كابل lpt وبها كارت شبكة اريد ان أعرف الاسكنر الخاص بالماكينة فقط - وبالنسبة لشرحكم الكريم وكما فهمت أنا فإنه نتعامل مع الماكينة وكأنها حاسب على الشبكة وندخل لها ايبهات مختلفة عن الاجهزة الاخرى إذن كيف ادخل الايبهات إلى الماكينة ؟ وشكراً

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة أبو ساندى السلام عليكم أشكرك أخى المهندس على ردكم الطيب واحب أن أوضح لسيادتكم أننى بالفعل قمت بتعريف الماكينة على الحاسب كطابعة عن طريق كابل lpt وبها كارت شبكة اريد ان أعرف الاسكنر الخاص بالماكينة فقط - وبالنسبة لشرحكم الكريم وكما فهمت أنا فإنه نتعامل مع الماكينة وكأنها حاسب على الشبكة وندخل لها ايبهات مختلفة عن الاجهزة الاخرى إذن كيف ادخل الايبهات إلى الماكينة ؟ وشكراً

اخي العزيز الغاء كابل lpt1 وقم بعمل ما شرحته كي اكمل لك باقي الشرح في القريب

LAN Network كي تتمكن من الطباعة من خلال الشبكة وايضا لكي يتم المسح ابيض واسود من خلال الشبكة بنظام Twain Driver

ثم اختر IP Address للماكينة وضعه بها ثم ادخل هذا IP Address الذي سجلته علي الماكينة ضعة مرة ثانية إلي جهازك الحاسوب وسوف يطلب منك حاسوبك برنامج لتعريف الطابعة يمكنك الحصول عليه من هنا

http://www.ricoh-usa.com/downloads/

لتحميل كتالوجات التشغيل المستخدم هنا http://www.ricoh-usa.com/downloads/m...?tsn=Ricoh-USA

لتحميل التعريفات والبرامج هنا http://www.ricoh-usa.com/downloads/s...?tsn=Ricoh-USA

حدد كلا من:-

1- نوع الماكينة B&W ثم الموديل
2- تحدد نظام التشغيل علي حاسوبك اما 32bit أو احدث من ذلك 64bit
4- تحدد اللغة

[أبو ساندى]

طيب ممكن تعرفنى ازاى ادخل اى بى للماكينة فقط
اما الكمبيوتر فمعروف
وهل عن طريق اللان استطيع توصيل الطابعة والاسكنر معا
شكراً لاهتمامك
وبالنسبة لنظام التشغيل عندى xp فأى من هذه التعريفات أقوم بالتحميل

Microsoft Windows XP DescriptionVersionUpdateFile sizeDownloadPCL 6 DriverVer.3.1.0.007/17/20082,000 KBPCL 5e DriverVer.3.1.0.007/17/20082,105 KBPostScript3 DriverVer.3.0.012/02/20082,140 KBRPCS DriverVer.3.6011/06/20083,164 KBPCL Mini-DriverNew!Ver.2.0904/15/20106,320 KBNetwork TWAIN DriverVer.3.46a05/10/20073,476 KBLAN Fax DriverNew!Ver.1.4803/22/20101,534 KB

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة أبو ساندى طيب ممكن تعرفنى ازاى ادخل اى بى للماكينة فقط اما الكمبيوتر فمعروف وهل عن طريق اللان استطيع توصيل الطابعة والاسكنر معا شكراً لاهتمامك وبالنسبة لنظام التشغيل عندى xp فأى من هذه التعريفات أقوم بالتحميل Microsoft Windows XP DescriptionVersionUpdateFile sizeDownloadPCL 6 DriverVer.3.1.0.007/17/20082,000 KBPCL 5e DriverVer.3.1.0.007/17/20082,105 KBPostScript3 DriverVer.3.0.012/02/20082,140 KBRPCS DriverVer.3.6011/06/20083,164 KBPCL Mini-DriverNew!Ver.2.0904/15/20106,320 KBNetwork TWAIN DriverVer.3.46a05/10/20073,476 KBLAN Fax DriverNew!Ver.1.4803/22/20101,534 KB

Driver AF1035-1045


User Manual AF1045

http://www.ricoh-usa.com/downloads/m...aficio1045.pdf


بالنسبة لسؤالك الأول : ادخل اى بى للماكينة فقط ؟

سوف اشرحه لك بالقريب

ادخل علي يوجد بالالة زر مكتوب علية 123User Tools/Counter ثم اختر زر System Settings وبعد ذلك سوف تجد عدة قوائم ثم عدد من اليسار حتى اليمين من اعلي القوائم وهي تقريباً إما 4 باسم Interface Settings حتى تجد الابي باسم IP Address اختر تغيير Change وضع الرقم الجديد ثم اضغط زر الشباك للحفظ (#)

ووضع الرقم الذي اخترته وهو IP Address

ووضع رقم Default Gateway

وضع Default Gateway كما موجود بحاسوبك أو غير أخر جزء بالأقام (الارقام الاخيره)

وشبكة العمل موحدة كما في باقي اجهزة الشبكة (جميع الكمبيوترات لديك) وتسمي Workgroup

السؤال الثاني : اي التعريفات اختار لنظام التشغيل Windows XP ؟

الاجابة :

اختر احداها بحسب الترتيب التالي:

1- RPCS Driver

2- PCL 6 Driver

3- PCL 5 Driver

ولكي تعلم وتتضح لك الامور يمكنك معرفت ذلك بنفسك عن طريق غلي الماكينة من المفتاح الرئيسي للكهرباء ونزع كلامن سلك الشبكة LAN ونزع سلك الكهرباء (الفيشة) وانظر لوحدة الكنترولر Controller Bord Unit للماكينة توجد بالناحية اليسري للماكينة مربوطة بعدد 2 مسمار من ظهر الماكينة واخرج ووحدة الكنترولر لها يوجد بداخل لوحة المارزبورك من الجهه الخارجية للبردة كارت ذاكر مثل الذي يركب بجهاز التليفون المحمول في احد فتحات البوردة وله اتجاه بالتركيب فحافظ عليه ثم اقرأ الكتابة المدونة علية هل هو RPCS-PCL6-PCL5-...etc واكتبة في ورقة ثم اصقه علي الماكينة من الخارج وكما هو مدون يجب تنزيله من موقع الشركة واختفظ به علي الهارد ديسك لحاسوبك أو في اسطوانة خارجية. ثم اعد الكارت بالصورة الصحيحة بمكانة واحد وحدة الكنترولر لن بها الهارد ديسك Hard Disk Device للآلة التصوير والرامات Random Access Memory واربط المسمارين في خلف الماكينة .

وسم الله عزوجل وجرب الآلة

ويجب تعريف البرنامج بنفس الطريقة علي جميع الاجهزة الطرفية المشتركة في الطباعة من خلال الالة بنفس التعريف الذي حفظته علي حاسوبك

ويجب ان تعزرني لكي لم اتمكن من تحديد بالضبط علي مكان الابي بالآلة لأنني لا يوجد لدي الان آلة بها كارت كنترولر الآن

[Ghost 2003]

ملحوظة هامة جداً للغاية يجب تحديد نظام التشغيل لديك أولا وقبل تنزيل التعريف من الموقع

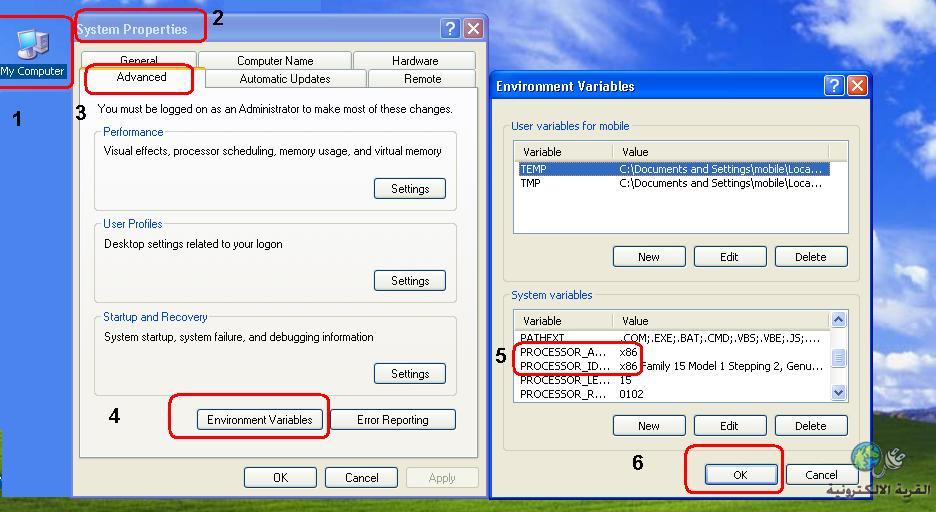

لتحديد التعريف المطلوب لسرعة حاسوبك (جهاز الكمبيوتر الذي تملكه)

بهذه الطريقة

حدد نظام التشغيل لديك أولاً

من الشكل التوضيحي لنظام التشغيل Microsoft Windows XP Service Pack 2



حدد نظام التشغيل لديك أولاً
Select your operating system:


Microsoft Windows XP (32bit)

أو

Microsoft Windows XP (64bit)

[أبو ساندى]

اشكرك اخى الكريم على تواصلك معى وأخبرك
أنى بالفعل قمت بإدخال الابى للماكينة ولكن هل أقوم أيضاً بتعير السابنت ماسك والجت واى ام اكتفى بالابى فقط وبالفعل قمت بإخراج بوردة التحكم من الماكينة حتى اعرف ما هو نوع التعريف الذى سأحمله للنظام لكنى لم اتوصل لنوعه حيث يوجد 2 رام تشبه ذاكرة الحاسب الالى وهارد ديسك فقمت بإدخاله مرة اخرى وجربت جميع التعريفات ولم تنفع
وشكراً
