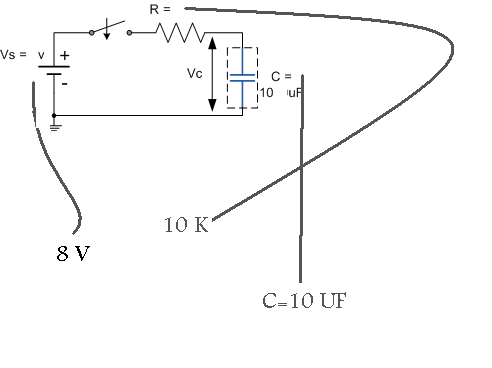

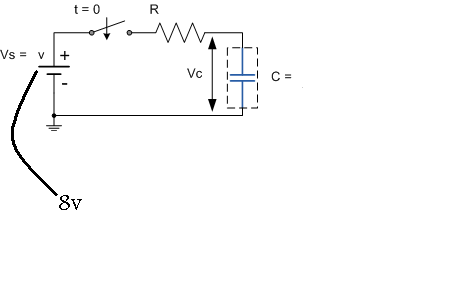

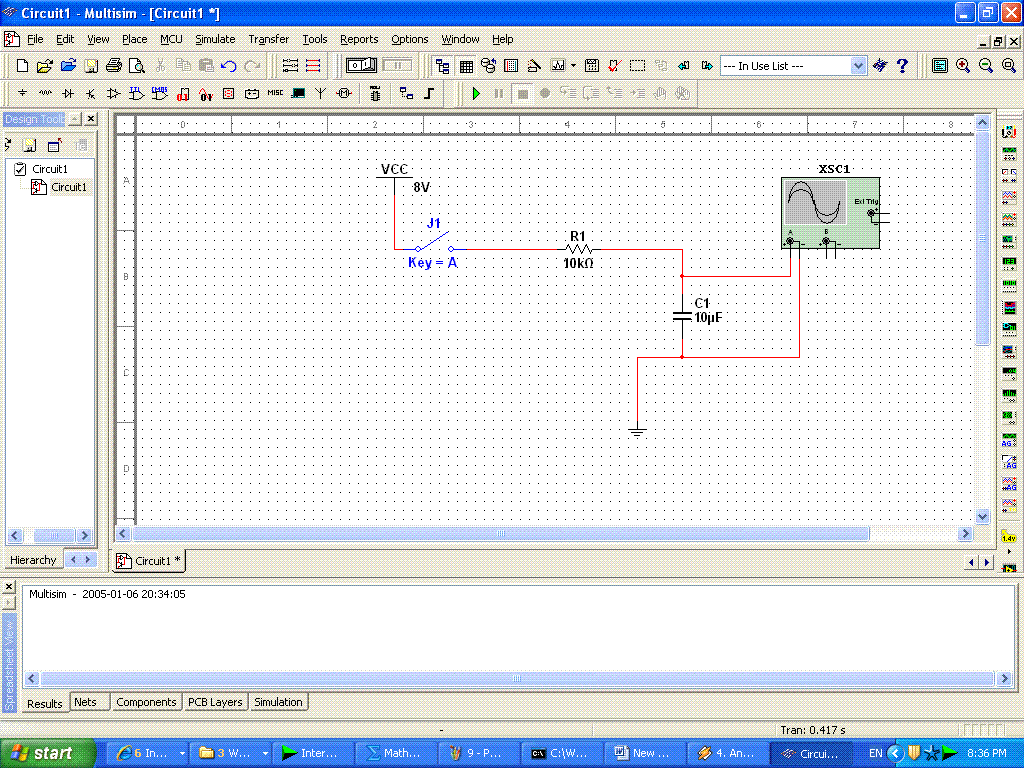

يا استا> ماجد انا بشكرك بشده على المتابعه ولانى اريد فهم الدايره لن اتركك ت>هب ببساطه انا لا>م ادوخك معايه شويه بس يارب تستحملنى بص يا بشمهندس على الصوره دى  احنا عندا المعطيات الاتيهvs=8v c=10uf r=10k المطلوب احسب الثابت الزمنى (تاو) احسب قيمه الجهد على المكثف فى الحالات التاليه عندما يتساوى الزمن مع تاو_عندما يكون الزمن=10ميلى ثانيه عندمايكون الزمن=20ميلى ثانيه عندمايكون الزمن=50ميلى ثانيه عندمايكون الزمن3tو4tو5t ثم بعد >الك ارسم منحنى الشحن للقيم الناتجه بدلاله النسبه الميئويه طيب يبقى التاو=r.c زى كده  يبقى التاو =  يعنى 100ميلى ثانيه طيب احنا بقى عندنا تاو ده اول مطلوب طيب ثانى مطلوب ايجاد قيمه الجهد على المكثف عندما يتساوى الزمن مع التاو يعنى التاو=100ميلى ثانيه نفرض بقى ان التى =100علشان نعرف الجهد عند ه>ا الزمن على المكثف =كام نعوض عن القيم المعطاه فى القانون ده  بعد التعويض هيكون به>ا الشكل  وبيكون الناتج=5.0 v طيب عندما يكون الزمن20 ميلى ثانيه يبقى القانون كما هو ولاكن نغير قيمه الزمن فيكون  يبقى vc=1.45v طيب عند10  ولاحظ هنا هيكون الجهد على المكثف =0.78فولت طيب عند50ميلى ثانيه  يكون الجهد على المكثف=3.14 فولت طيب عندما يكون الزمن عند 3تاو و4تاو و5تاو يبقى نضرب القيمه فى قيمه تاو 3×100=300 4×100=400 5×100=500 ونعوض فى القانون بنفس الطريقه السابقه نحصل على الاتى عند t =300 يكون الجهد على المكثف =7.601 عندt=400 يكون الجهد على المكثف=7.85 عند t=500يكون الجهد على المكثف =7.94 ه>ه صوره الدايره  ودى صوره الرسم البيانى  وبكده يكون انتهى تحليل الدائره طيب احنا لو عايزين اننا نصمم دايره بمواصفات معينه يعنى نحط قدامنا الدايره الاساسيه  وعايزين نحط القيم للمكثف والمقاومه الى عندهايصل الفولت على المكثفالى 0.78خلال زمن قدره 30ميلى ثانيه فهمتنى بقى يعنى انا موش عايز احلل الدايره انا عايز اصممهه لانى مبتدئ فى الالكترونيات Read more: http://www.qariya.com/vb/showthread....#ixzz2ALaL1JrR |
