مطلوب من مستخدمى 4017 التكرم الدخول

[wleed antar]

السلام عليكم

أثناء التجارب استطعت ربط قطعتان 4017 على التوالى والناتج النهائى 16 ليد خرج ، حيث أنى أريد الخرج يكون متسلسل وبعد انتهاء القطعة الأولى يبدأ الخرج متسلسل من القطعة الثانية ، يعنى ليد متنقل بالترتيب وليس كل 10 خطوات للقطعة الأولى ينتقل الخرج خطوة على القطعة الثانية بل الخطوات متسلسلة على جميع الأطراف ،

والمطلوب كيفية ربط 3 قطع بدون استخدام بوابات NOT ولكن باستخدام ترانزستورات ومقاومات فقط ؟ هل صادفت أحد هذه المشكلة ؟ ؟ وما الحل

ضيق الوقت هو العائق دوما ! ! والحلول كثيرة لكنى حاليا أبحث عن استخدام الترانزستورات والدايودات والمقاومات فى حل هذه الجزئية

[Alsenator Ali]

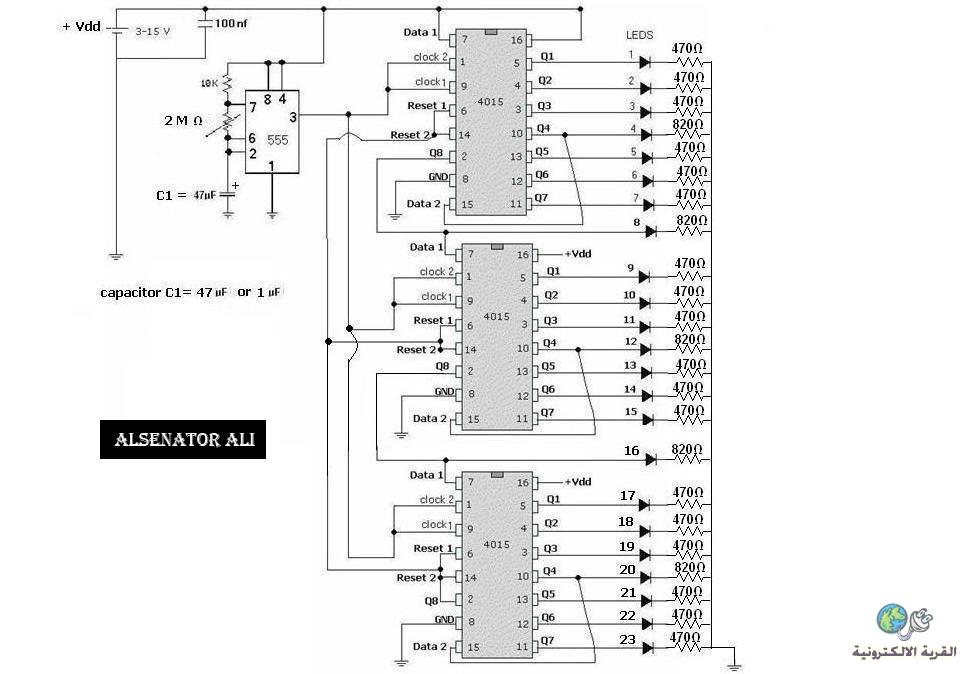

أخي العزيز هذه دائرة ربط 23 ليد على 3 أيسيهات من نوع 4015
ربما قد تجد ظالتك فيها .
وإذا لم أستطيع مساعدتك أرجو منك المعذرة .
http://upload.qariya.info/images/qariya-7dbaedb6ad.jpg

[osama matar]

المشاركة الأصلية كتبت بواسطة wleed antar

السلام عليكم

أثناء التجارب استطعت ربط قطعتان 4017 على التوالى والناتج النهائى 16 ليد خرج ، حيث أنى أريد الخرج يكون متسلسل وبعد انتهاء القطعة الأولى يبدأ الخرج متسلسل من القطعة الثانية ، يعنى ليد متنقل بالترتيب وليس كل 10 خطوات للقطعة الأولى ينتقل الخرج خطوة على القطعة الثانية بل الخطوات متسلسلة على جميع الأطراف ،

والمطلوب كيفية ربط 3 قطع بدون استخدام بوابات NOT ولكن باستخدام ترانزستورات ومقاومات فقط ؟ هل صادفت أحد هذه المشكلة ؟ ؟ وما الحل

ضيق الوقت هو العائق دوما ! ! والحلول كثيرة لكنى حاليا أبحث عن استخدام الترانزستورات والدايودات والمقاومات فى حل هذه الجزئية

السلام عليكم أخي وليد
ممنوع على الغزازوة التفكير هالأيام لأن مفيش كهرباء ....... بتيجي تلطيش
بس أنته ضع المخطط الذي عملته لتسهيل التفكير في الموضوع
وما أدراك لعل فرج الله قريب
تقبل مروري وبالتوفيق

[wleed antar]

المشاركة الأصلية كتبت بواسطة Alsenator Ali

أخي العزيز هذه دائرة ربط 23 ليد على 3 أيسيهات من نوع 4015
ربما قد تجد ظالتك فيها .
وإذا لم أستطيع مساعدتك أرجو منك المعذرة .
http://upload.qariya.info/images/qariya-7dbaedb6ad.jpg

أشكرك أخى على سرعة الرد ، وسأحاول بحث الأمر هل يمكن تطبيق الفكرة على 4017 وهل يمكن التوصل لطريقة متقاربة أم لا . وشكرا

المشاركة الأصلية كتبت بواسطة osama matar

السلام عليكم أخي وليد
ممنوع على الغزازوة التفكير هالأيام لأن مفيش كهرباء ....... بتيجي تلطيش
بس أنته ضع المخطط الذي عملته لتسهيل التفكير في الموضوع
وما أدراك لعل فرج الله قريب
تقبل مروري وبالتوفيق

عليكم السلام ورحمة الله وبركاته ، كيف حالك أستاذنا الغالى ، أعانك الله

أنا لا أريد أن أسبب تغيير فى أفكاركم بتوصيلاتى لهذه الدارة لأنى استخدمت فكرة مؤقته لحل اللغز ، يعنى جعل الطرف الأخير للقطعة ( آخر طرف فى الليدات ) يعمل على تشغيل القطعة التالية بعمل ( ريسيت ) وتجميد القطعة الأولى ( بوضع موجب على طرف 13 من نفس الخرج الأخير لنفس المتكاملة فإذا ما تم عمل ريسيت ، فيتم به رفع الموجب عن 13 وإعادة عملها ). ونفس الفكرة مع القطعة الثانية لكن باختلاف تام بين طريقة التوصيل الفعلية لكل قطعة عن الأخرى يعنى ممكن الفكرة تلخبطكم عن الطريقة الصحيحة سأرسمها وأرفعها لك ، لكن لا أظنها صحيحة أن نستخدمها لثلاث قطع وحيرتنى !

[5282]

استاذ وليد
اليك الدائرة بدون بوابات منطقية وهى بعد تجارب كثيرة حتى تعمل بأستقرار







ملحوظة مهمة

-المخارج تبدأ من طرف 1 حتى 8 اى 8 اطراف خرج لكل 4017 ابتداء من q1 حتى q8
-يجب ان تلاحظ ان اول مرحلة r1 مقاومة وفى باقى المراحل دايود والريسيت قم بتوصيلة بالميكروكنترولر او زر او عن طريق احد مخارج ال 4017

اليك ملف المحاكاة

http://www.gulfup.com/do.php?id=4171854

اى استفسار تحت امرك

[wleed antar]

جزاك الله خيرا أخى الحبيب ،
أفضل دعاء
تستحق التقييم على اهتمامك ومجهودك وسرعة ردك والأهم هو الدعاء

ربنا ييسر الأمور وتشتغل على الواقع لأنى سأستخدمها بدون متحكمات ، والفكرة النظرية أمامى واضحه ماشاء الله تسلم يدك ،
وسأحاول ربط المرحلة الثالثة بالأولى لأنى لن أستخدم مايكروكنترولر

بارك الله لك
وسأخبرك بالنتيجه

[5282]

المشاركة الأصلية كتبت بواسطة wleed antar

جزاك الله خيرا أخى الحبيب ،
أفضل دعاء
تستحق التقييم على اهتمامك ومجهودك وسرعة ردك والأهم هو الدعاء

ربنا ييسر الأمور وتشتغل على الواقع لأنى سأستخدمها بدون متحكمات ، والفكرة النظرية أمامى واضحه ماشاء الله تسلم يدك ،
وسأحاول ربط المرحلة الثالثة بالأولى لأنى لن أستخدم مايكروكنترولر

بارك الله لك
وسأخبرك بالنتيجه

شكراااااااااااااااااااااا على الدعاء وعلى الرد الجميل وعلى التقييم وانا تحت امرك ياباشا ومنتظر النتجية

على فكرة المقاومة R1 يمكن الاستغناء عنها
الثلاث مقاومات التى حول الترانزستور يمكن تغيرهم بأى قيم اخرى طبعا مع الحفاظ على النسب او الفرق الذى بينهم

[wleed antar]

كلامك واضح بالنسبة للمقاومات .
وأنا لم أستخدم هذا الرقم بالتحديد من قبل بالنسبة للمتكاملة لكن أفكر فى ربط الثلاث حلقات الأولى ، ولا يهمنى أيهم من تبدأ بالتشغيل وسؤالى هل ستبدأ تلقائية أم تحتاج لتدخل خاص كمفتاح بداية ؟ لأنى لا أثق فى البروتوس أم نبدأ تجاربنا ؟
