[صهيب البلال]

السلاو عليكم ورحمة الله وبركاته

لدي 7segment كبيرة من النوع common anode تحتاج الى 30 فولت لكي تعمل ولدي بورصبلاي يجهز 30 فولت
المشكلة أنني أريد تشغيل الـ 7segment عن طريق Pic
ما هي الدائرة الالكترونية التي يجب أن تتوفر بين الـ pic وال common
حوالت عدة محاولات ولم أتوصل الى نتيجة
ومن هذه المحاولات

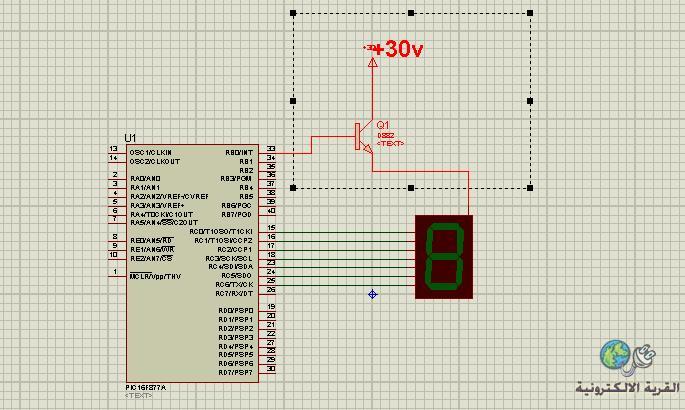

مشكلتي مع المرحلة التي جعلتها باللون الأحمر

أرجو المساعدة منكم إخوتي الكرام

وجزاكم الله خيرا

[5282]

اعتقد والله اعلم
1- ضع مقاومة لوضع الترنزستور فى وضع استقرار وضمان عدم اهتزازة وضع مقاومة فى حدود 1000 اوم بين الترانزستور والميكرو واستخدم ترانزستور يتحمل الحرارة انت لم تكتب كام ميللى امبير تسحب الشاشة

2- لا تقم بتوصيل اطراف الشاشة بالبيك مباشرة وانما عن طريق ترانزستورات
تتحمل الحرارة اذا كان هناك حرارة وقم بوضع مقاومات حماية لليدات اذا كانت الشاشة تحتاج لذلك

[صهيب البلال]

أشكرك اخي على سرعة ردك واهتمامك وجزاك الله خيرا
أنا لم أضع الرسم للدائرة الحقيقية التي تعمل بشكل صحيح عند وصل طرف common الى مصدر 30 فولت مباشرة
وإنما وضعت نموذج سريع للمشكلة
بالنسبة للأمور التي ذكرتها أخي الكريم فقد أخذتها مسبقا بنظر الاعتبار فقد وضعت المتكاملة uln2803 بين الـ pic واطراف السفن سكمنت
أما الترانزستور الذي استخدمته لتوصيل common فهو d882 وهو يتحمل حرارة عالية وتيار عالي (ضمن المواصفات المطلوبة ) لكن لم أتمكن من الحصول على المطلوب

والمطلوب هو : مفتاح الكتروني (ترانزستور أو ثايرستور ) سريع عندما تأتيه فولتية من ال pic يشغل لي المصدر 30 فولت على طرف common للسفن سكمنت علما أن المفاتيح الميكانيكية (relay) لاتخدمني حيث أن الاطفاء والتشغيل يحتاج الى سرعة كبيرة يعني باختصار (seven segment multiplexing)

أرجو التفكير في حل آخر وشكرا جزيلا

[5282]

اقتباس المشاركة الأصلية كتبت بواسطة صهيب البلال أشكرك اخي على سرعة ردك واهتمامك وجزاك الله خيرا أنا لم أضع الرسم للدائرة الحقيقية التي تعمل بشكل صحيح عند وصل طرف common الى مصدر 30 فولت مباشرة وإنما وضعت نموذج سريع للمشكلة بالنسبة للأمور التي ذكرتها أخي الكريم فقد أخذتها مسبقا بنظر الاعتبار فقد وضعت المتكاملة uln2803 بين الـ pic واطراف السفن سكمنت أما الترانزستور الذي استخدمته لتوصيل common فهو d882 وهو يتحمل حرارة عالية وتيار عالي (ضمن المواصفات المطلوبة ) لكن لم أتمكن من الحصول على المطلوب والمطلوب هو : مفتاح الكتروني (ترانزستور أو ثايرستور ) سريع عندما تأتيه فولتية من ال pic يشغل لي المصدر 30 فولت على طرف common للسفن سكمنت علما أن المفاتيح الميكانيكية (relay) لاتخدمني حيث أن الاطفاء والتشغيل يحتاج الى سرعة كبيرة يعني باختصار (seven segment multiplexing) أرجو التفكير في حل آخر وشكرا جزيلا

أنت حليت المشكلة بنفسك
ولماذا تفكر فى حل اخر وانت حلتها

[sharif]

السلام عليكم اما بخصوص شاشة الأظهار الكبيرة هذة الطريقة لا تصلح لقيادتها اذا كانت تغذيتها اكثر من 5 فولت لانه ليفتح ترانزسنور القيادة لابد ان يكون جهد القاعدة
أعلى من تغدية الشاشة 0,7 اي تغذية الشاشة+0.7 اذا لازم نعرف كم الجهد التي تعمل عنده الشاشة . ثانيا لا بد من وضع مقاومات لتحديد التيار لكل سيجمنت . ثالثا هل تريد ان توصل اكثر من وحدة أظهار . الحل موجود ان شاء الله.

شكرا...

[ماجد عباس محمد]

رجاء التوضيح
هل تريد توصيل و فصل 30 فولت على طرف Common Anode كما بالرسم أو على كل Segment منها فالدائرة تختلف كليا هنا
احترس قد تتلق الميكرو من 30 فولت عند توصيل خاطئ

[صهيب البلال]

اقتباس المشاركة الأصلية كتبت بواسطة 5282 أنت حليت المشكلة بنفسك ولماذا تفكر فى حل اخر وانت حلتها

أخي الكريم لك مني جزيل الشكر والامتنان وأرجو أن تعذرني لأني لم أجيد وصف المشكلة حتى يتسنى للآخرين مساعدتي
أخي أنا ذكرت بأن الدائرة تعمل عند توصيل commom Anode بالمصدر 30 فولت مباشرة وهذا لايخدمني لأني اريد أن أتحكم في تشغيل وقطع commom Anode عن طريق الـ pic (فقط commom Anode ) أرجو أن تكون المشكلة صارت واضحة بالنسبة لك وأكرر طلبي من حضرتك ومن جميع الإخوة الكرام التفكير في حل لهذا المشكلة وشكرا جزيلا على الاهتمام والمتابعة

السلام عليكم اما بخصوص شاشة الأظهار الكبيرة هذة الطريقة لا تصلح لقيادتها اذا كانت تغذيتها اكثر من 5 فولت لانه ليفتح ترانزسنور القيادة لابد ان يكون جهد القاعدة أعلى من تغدية الشاشة 0,7 اي تغذية الشاشة+0.7 اذا لازم نعرف كم الجهد التي تعمل عنده الشاشة . ثانيا لا بد من وضع مقاومات لتحديد التيار لكل سيجمنت . ثالثا هل تريد ان توصل اكثر من وحدة أظهار . الحل موجود ان شاء الله. شكرا...

رجاء التوضيح هل تريد توصيل و فصل 30 فولت على طرف Common Anode كما بالرسم أو على كل Segment منها فالدائرة تختلف كليا هنا احترس قد تتلق الميكرو من 30 فولت عند توصيل خاطئ

الاستاذ ماجد والاستاذ sharif أشكركما جزيل الشكر على الاهتمام والمتابغة وأسأل الله العظيم ان يجزيكما خير الجزاء
لكي تكون المشكلة واضحة للجميع
لدي سفن سكمنت تعمل بجهد 30 فولت على الـ common Anode وتستهلك حوالي 1 أمبير كحد أعلى
ربطت أربعة عارضات من هذا النوع كما في الشكل ()





أريد ان أشغل أول عارضة وأطفئ البقية ثم أشغل ثاني عارضة وأطفئ البقية وهكذا (تطبيق فكرة seven segment multiplexing)
لا مشكلة مع أطراف السفن سكمنت التي هي من (ِA الى G ) وأنما المشكلة في تغذية common Anode
أريد عندما أعطي فولتية على طرف D0 للـ pic تعمل العارضة الأولى وهكذا


انتظر حلولكم أخوتي الكرام وأرجو ان تتسع صدوركم لطلبي
بارك الله فيكم جيعا

[زكي شاكر]

السلام عليكم
أخي صهيب .. في الدائرة السابقة :
http://upload.qariya.info/images/qariya-231c3b0e58.jpg
لا يمكن لكل ترانستور ان يعطي أكثر من 5 فولت ..
لتقوية كل خرج من البورت "د" جرب التوصيلة التالية :
