بسم الله وعلى بركته نبدأ
هاذه صورة للكابل الجيتاج ولدي لايتعدى طوله بين 20 سنتيمتر
وهنا طريقة تلحيم المقاومات
متطلبات عمل الكابل الجيتاج
1) نحتاج 3 موقاومات من حجم 100 اوم
2) نحتاج 1 موقامة سعتها 33 اوم
3) نحتاج 1 موقاومة سعتها 1 كيلواوم ( او 900 اوم)
4) نحتاج ال prise male DB 25
5) نحتاج الى كابل يتألف من 6 موصلات
والان مع مخطط الكابل وهنا يجب الانتباه جيدا كي لا نقع في الخطئ وتكون
الطريقة ناجحة
انظر الطريقة لي prise male DB 25 فاسترى الارقام من 1 الى 25 رقم
و هي مضبوطة وصحيحة 100/100
اذن اذا تم تركب المقاومات بالختلاف ماهو في المخطط
فسيؤدي الى فشل التواصل PC مع الجهاز
الارقام التي تظهر على DB 25 هي مكان تلحيم الموقاومات
اما الرسم الجانبي للمخطط فذالك مدخل الجيتاج في الجهاز اي ( نيميريك )
وهو عبارة عن RST - TDI - TDO - TMS -TCK - GND
عندما نكتمل من تصنيع الكابل نمر الى مرحلت الجيتاج
اولا نفتح الجهاز وهو غير مشغل ونذهب ال مكان JP1 سلكان مفتوحان
نوصل الطرف الاول بالطرف الثاني كما هو موضح في الصورة
وبعد ذالك نركب فيش الكابل الجيتاج في مكانه في الجهاز
الذي يحتوي على 6 موصلات وهي
RST - TDI - TDO - TMS -TCK - GND
وهنا يتبين لنا في صورة مكان الطاقة الكهربائية
la fich d'alimentation de la carte mère
ستوصل لنا الكهرباء قوته 3V3 عبر المقاومة التي سعتها
1 كلو اوم عبر المدخل الجيتاج المسمى بي RST
وبعد ذالك وقبل فتح برنامج الجيتاج علينا باتنصيب برنامج inst giveio
وبعد ذالك نقوم بفتح برنامج الجيتاج
برنامج الجيتاج
يجب عليك التغير كما هو موضح في الصورة
وبعد ذالك شغل الجهاز من الخلف ويكون الجامبر
موصل ببعظه ثم اظغط على connect

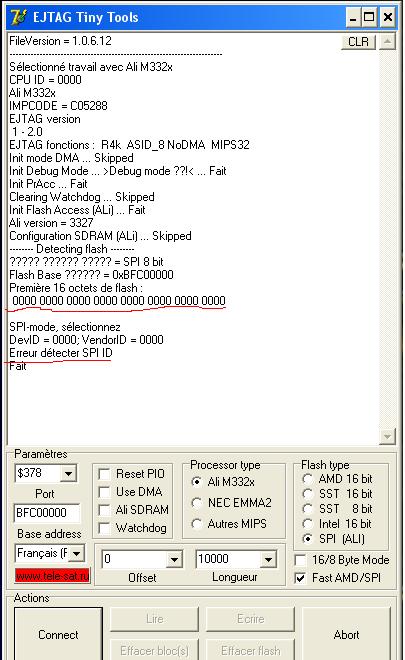

هنا يتعرف البرنامج على البروسيسور
هنا ادا اردت عمل نصخة احتياطية عليك بضغط على Lire
اما اذا اردت مسح الفلاش فعليك بالضغط على Effacer flash
اما اذا اردت مسح الكل فعليك بالضغط على Effacer bloc
اما اذا اردت تمرير البوت فعليك بالضغط على ecrire
بعد الضغط على ecrire اختر ملف البوت كما هو مبين في الصورة
ولا تلمس اي شيء فان برنامج الجتاج سيعمل تلقائيا وسيبدأ التمرير
كما ترون بدأ بتمرير البوت
لاتلمس البرنامج حتى يكتمل من التمرير
عند انتهائه اطفئ الجهاز من الخلف ونزع jp 1
ونزع الكابل الجيتاج ثم شغل الجهاز من الخلف

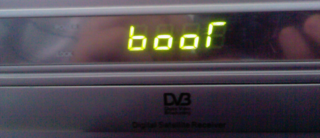

ملا حظة عند تشغيل الجهاز لن يكمل التشغيل
فعليك باتمرير الفلاش بالودر سترى ان اللودر يتجاوب مع الجهاز
عندما يكتمل التمرير اطفئه وشغله من الخلف فسترى انه يعمل
فامبروك عليك النجاح
مررنا بالجيتاج فقط البوت لانا البوت لايستغرق وقت
طويل فمدته تتراوح بين 10دقائق
اما اذا اردت تمرير الفلاش مباشرة عبر الجيتاج فهو يستغرق
حوالي 45 دقيقة
ناتي الان مع تحميل
EJTAG_Tiny_Tools
Bootloader_Ali_C_serie.abs
برنامج inst giveio
