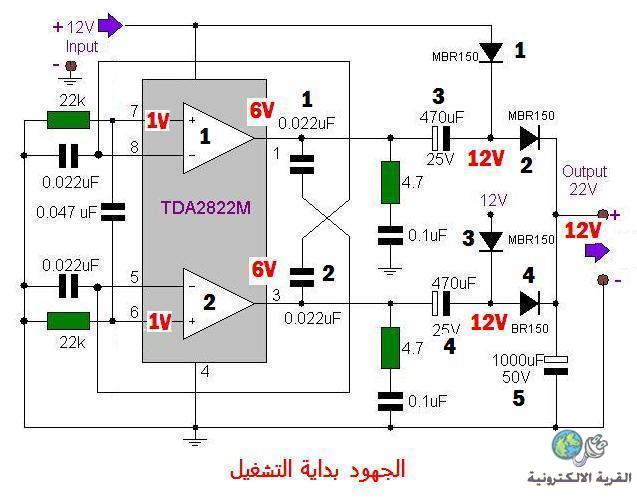

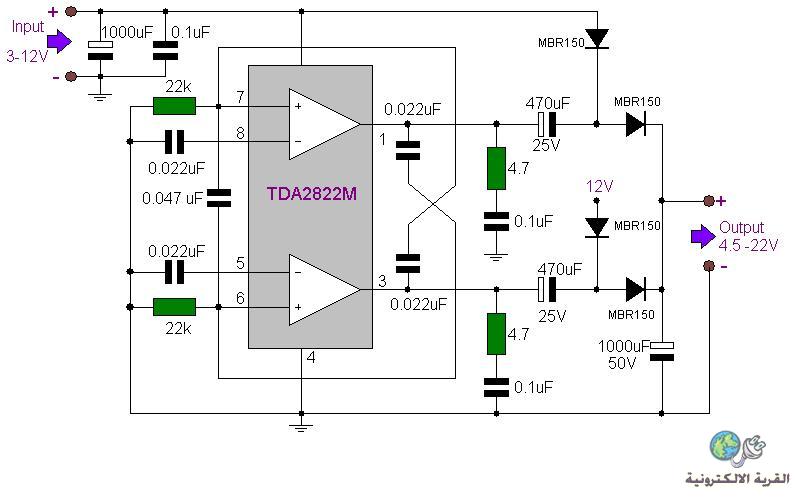

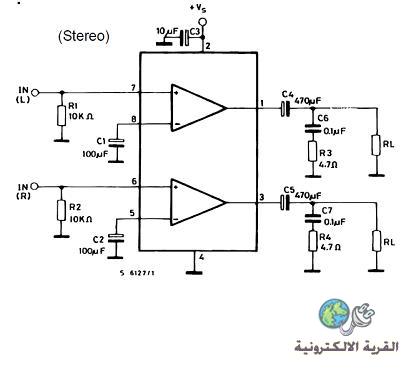

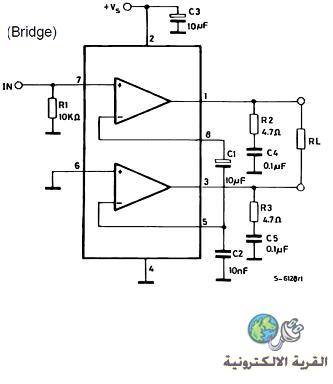

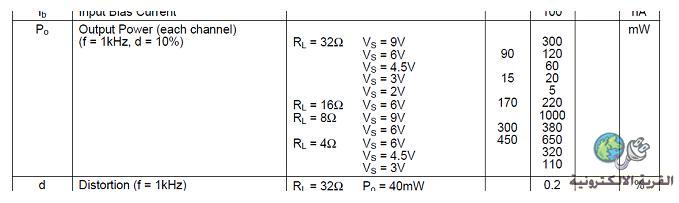

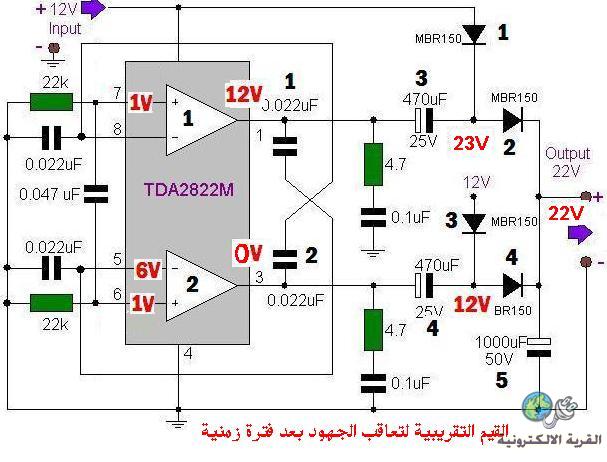

![]() بسم الله الرحمن الرحيم هذه الدائرة ترفع جهد DC من البطارية لضعف القيمة تقريباً ![]() الدائرة من الموقع http://www.guidecircuit.com/Circuit%20Power%20Supply%20DC-DC%20stepup%20convertor.htm بالعادة لو كان عندي مصباحين 100 وات للواحد ولكن أحدهما يعمل على 12 فولت والآخر على 220 فولت فيمكن أن أقول سيان شغلت هذا الجهد أو ذاك بغض النظر عن أمور أخرى ولكن ماذا لو كان أحدهما فلوريسنت؟ فلا يصبح الأمر سيان لأني سأحتاج جهداً أعلى بشكل إلزامي دوائر الذاكرة ودوائر الفاريكاب دايود تحتاج بالعادة إلى جهود مرتفعة ولا تحتاج إلى مزيد من التيار والأجهزة الإلكترونية تعمل على جهود DC فمثلاً يمكن لدوائر الذاكرة الاحتفاظ بالمعلومات لمدة عشرة سنوات بدون وصلها بالجهد الكهربي وهي قد اعتمدت في حفظ ذاكرتها على شحنة كهربية فأين التيار؟ طبعاً لا يكاد يظهر لمن يهتمون بأعمال الصيانة الديناميكية (المتفاعلة) يلاحظون وجود جهود أعلى من جهد المصدر وأحياناً جهوداً سالبة فمن أين تأتي هذه الجهود؟ ودائرة كالمطروحة بالتأكيد ستجيب على بعض هذه التساؤلات أو ستوسع مدارك الدارس والعامل تستخدم TDA2822A كمكبر صوتي واشتهر تركيبها في السماعات الخاصة بالكمبيوتر بقدرة كليه 1W لكلا القناتين ويمكن تشغيلها لتكبير قناتين استيريو(Stereo) ![]() أو جمع القناتين في واحدة (Bridge) والحصول على مكبر واحد وات ![]() تتميز هذه المتكاملة باتساع جهد تشغيلها حيت يمكنها العمل من 1.8 فولت حتى 15 فولت وطبعاً قدرتها ستختلف باختلاف الجهد المشغل لها وكذلك مقاومة الحمل كما يلي: ![]() عمل الدائرة: (يعتبر هذا الشرح مبدئي ) بمجرد وصل الدائرة بالجهد الكهربي والذي افترضته 12 فولت سوف يتواجد على كل من الطرفين (1) و (3) جهد منصف لجهد التغذية أي 6 فولت شاهد القياسات على هذه الدائرة ![]() مضاعفة الجهد بالتحميل CARRY كلمة التحميل هنا لا تعني الحمل Load وإنما تعني تحميل شيء على شيء بمعنى CARRY لو قمت بتنفيذ الدائرة هذه ![]() وبداية كان التوصيل بين A وواحد (1) فمن الطبيعي أن يشحن المكثف C8 (الشحنة عكس القطبية للمكثف) ![]() وعند وصل A ب (2) ويتم وضع جهد المصدر 12 فولت حسب قطبية المكثف فإن شحنة المكثف السابقة سيتم تفريغها عبر مصدر الجهد نفسه ولن يظهر لنا شيء ولكن عندما نضيف ثنائي كما بالشكل ونعيد نفس العمل ونقوم بشحن المكثف ![]() ثم نقوم بتوصيل الجهد السالب على المكثف مع جهد المصدر 12 فسيمنع الثنائي D1 تفريغ المكثف عبر جهد المصدر وسيضيف هذا الجهد للجهد الموجود أصلاً على المكثف C10 بمعنى يحمل CARRY وكأننا جعلنا الأرضي من الصفر إلى ناقص 12 فولت شاهد النتيجة عند قلب الأطراف ![]() زمن شحن المكثف وقيمته وتردد المصدر جميعها ذات علاقة مشتركة في تحديد قيمة الجهد المحمل كاري ويجب الاستمرار في عملية قلب المكثف للحصول على جهد متواصل انظر الشكل الثنائي D2 يمنع تفريغ الجهد المحمل عبر المكثف C8 ![]() ودائرة TDA2822A تقوم بنفس العمل ولكن بما يشبه تقويم الموجة الكاملة وذلك يؤدي لزيادة التيار حول الدائرة TDA2822A آلية عمل الدائرة: (يعتبر هذا الشرح مبدئي لحين توفر فهم أوسع للدائرة) بمجرد وصل الدائرة بالجهد الكهربي والذي افترضته 12 فولت سوف يتواجد على كل من الطرفين (1) و (3) جهد منصف لجهد التغذية أي 6 فولت ![]() يظهر لنا الشكل السابق الجهود الممكنة والتقريبية المتوقع وجودها على الدائرة عند لحظة التشغيل الأولى حيث وجود الجهد على دخل الطرفين 6 و7 يكون بسبب التغذية الخلفية الداخلية للمكبرات نفسها أو المقاومات التشغيلية للترانزيستور التغذية الخلفية السالبة التي يؤمنها كلا المكثفين C1 & C2 وضعت بشكل تبادلي مع كلا المكبرين 1و2 حتى عندما يكون خرج أحدهما عالي يصبح خرج الآخر منخفض مع تأخير زمني بينهما يتناسب وسعة المكثف وتكون ألية عملهما كما يلي: على افتراض أن المكبر (1) بدأ العمل أولاً يمرر المكثف C1 الجهد الموجب للمدخل العاكس في المكبر (2) فيحدث قلب لإشارة الدخل ويصبح الجهد على خرجه النقطة (3) مقارب للصفر حتى انتهاء شحنة المكثف وهذا يؤمن 6 فولت فقط تنتهي شحنة المكثف C1 ليعود المكبر (2) لإخراج جهداً على خرجه (3) وهنا يتدخل المكثف Cin حيث شحنته تزيد من زمن الجهد الموجب على المدخل الموجب لترفع الجهد للحد الأعلى وأفترضه 1 فولت مما يجعل المكبر (3) يخرج أعلى جهد ممكن ويكون أقل من 12 فولت وهذا لن يستمر كثيراً من الوقت حيث ستأتي نبضة ثانية من المكثف C1 على مدخله العاكس لتوقفه من جديد ويستمر هكذا ![]() المكبر (2) افترضنا أنه التالي في العمل سيعمل هذا المكبر بشكل تلقائي وقد افترضته الثاني في العمل ويخرج على خرجه الجهد 6 فولت يمرر المكثف C2 هذا الجهد على المدخل العاكس للمكبر (1) فيجعل خرجه صفراً أو قريباً من ذلك وفي الدورة الثانية ويعود جهده للارتفاع حيث المكثف Cin يزيد من الزمن ويكون خرجه في هذه الدورة الثانية 12 فولت ليصبح الخرج هكذا بالتبادل ويضخ الجهد عن طريق التحميل Carry بين الثنائيين 1و2 ثم 3و4 كما سبق التوضيح في الرسومات الأولى التعديل الأخير تم بواسطة : osama matar بتاريخ 07-07-2010 الساعة 04:16 PM. |
![]() |
![]() |
اعلانات |
![]() |
#2 |
عضو ذهبي
الدولة: مصر- الاسكندرية
المشاركات: 1,630
معدل تقييم المستوى: 112
|
![]() السلام عليكم

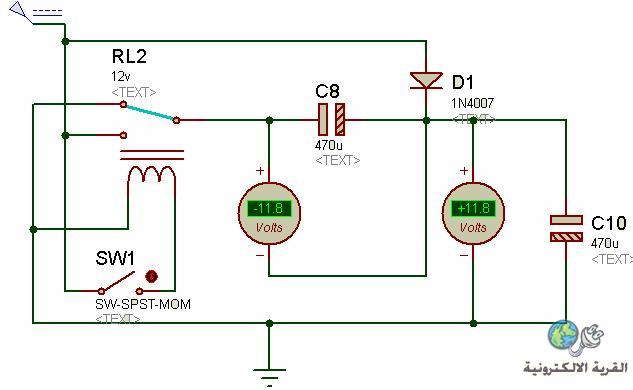

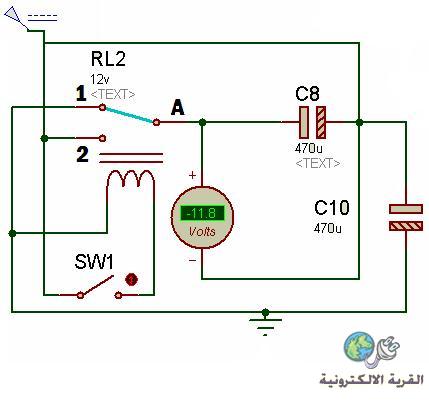

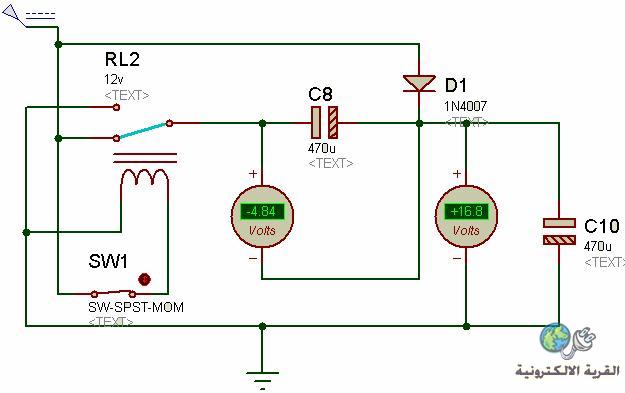

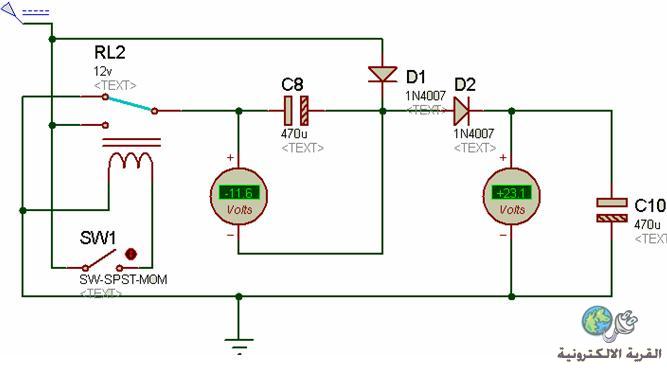

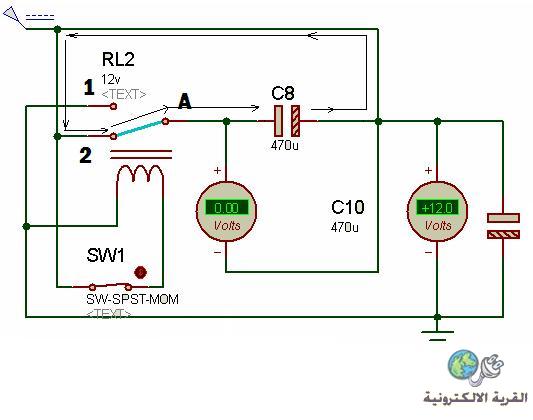

شكرا استاذ اسامة على الدائرة لقد قمت بتصميم واحدة من قبل ولكن بأستخدام القلابات او النطاط ال flip flop وكان مظهر الدائرة بسيط جداا وكان يتم مضاعفة الجهد عن طريق اضافة مكثفين ودايودين وكلما ذاد عدد مراحلهم كلما كان الفولت يضاعف اكثر فأكثر التعديل الأخير تم بواسطة : 5282 بتاريخ 30-06-2010 الساعة 04:29 PM. |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 | |
عضو
الدولة: مصر /المنصورة
المشاركات: 2,099
معدل تقييم المستوى: 0
|
![]() اقتباس:
|
|
![]() |
![]() |
![]() |
#4 |
عضو ماسي
الدولة: غزة هاشم/فلسطين
المشاركات: 2,772
معدل تقييم المستوى: 220
|
![]() الموضوع بحاجة إلى شيئ من التركيز
وستة ساعات كهرباء في اليوم تشوش التفكير عموماً أخي 5282 (والذي أتمنى أن يعدل اسمه) يبدو أنه يعرف الفكرة والموضوع تحت المجهر شكراً لمروركم |
![]() |
![]() |
![]() |
#5 |
عضو فضي
الدولة: مصر
المشاركات: 1,274
معدل تقييم المستوى: 100
|
![]() أعتقد أن المتكاملة تعمل مذبذب عالى التردد و بعد توحيد نصف الموجة تقوم الدايودات بإمرار التيار المتقطع الى المكثفات التى تشحن بفعل الذبذبة العالية
و نقوم إستقبال الجهد النهائى من المكثف النهائى و رفع الفولت على حساب الأمبير أى تشبه مضاعف الجهد الذى ذكره الأخ 5282 |
![]() |
![]() |
![]() |
#6 | |
عضو
الدولة: مصر /المنصورة
المشاركات: 2,099
معدل تقييم المستوى: 0
|
![]() اقتباس:
احنا عاوزين نمسك الدائرة ونفصصها جزء جزء ونشرح دور كل قطعة فى الدائرة حتى مداخل المتكاملة تنشرح بطريقة بسيطة لو انتم فعلا عاوزين تعلموا ناس مبتدئين مثلى حتى اختيار قيم العناصر لماذا اختيرت بتلك القيم ولو غيرنا قيم المكثف مثلا او المقاومات او ازلنا دايود هيحصل ايه؟ ياريت تشرحوها كما كان يشرح اخونا وليد الفرا الدوائر ويحللها تحليل بسيط انا الله وكيل مانى فاهم فيها شيئ |
|
![]() |
![]() |
![]() |
#7 |
مهندس متميز
![]()
المشاركات: 499
معدل تقييم المستوى: 0
|
![]() مشكور بشمهندس أسامه مطر على الدائرة وهى من الدوائر الجديدة على موقع القرية ( غير مكررة )
مشكور بشمهندس أسامه مأمون على التحليل ولكن من رسم المتكاملة فهى dual operation amplifier وليست مذبذب وان كانت الفكرة اساسا تعتمد على تشغيل مكبر واطفاء الاخر ثم التبديل فبالتاكيد المسئول عن ذلك هى مجموعة المكونات الملحقة بالدائرة والمكبران هنا وظيفتهم ليست التكبير ولكن هو عكس القطبية السالبة وتحويلها الى موجبة ليتم جمعها مع الجهد الموجب القادم من المصدر مباشرة ليكون الخرج ضعف الدخل وذلك على ما اعتقد |
![]() |
![]() |
![]() |
#8 |
عضو فضي
الدولة: مصر
المشاركات: 1,274
معدل تقييم المستوى: 100
|
![]() مشكور أخى astra على ردك التحليلى و كلامك صحيح
|
![]() |
![]() |
![]() |
