من فضلكم كدة الدائرة صح ولا غلط

[eltohamy]

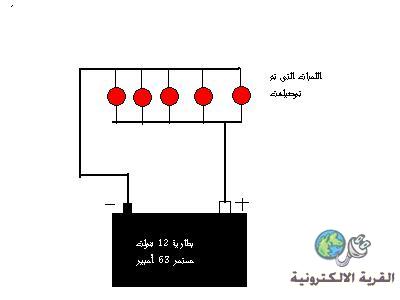

من فضل حضراتكم كدة الدايرة سليمة وما فيهاش مشكلة ولا فى حاجة نللقصها عشان ما تعملش مشكلة أو تحرق اللمبات الرسم مرفق وفى أنتظار ردكم المحترم[IMG][/IMG]

[فهد المنصور]

رسم الدائرة صحيح ..

لكنك لم تذكر قدرة وجهد اللمبات ..؟

[eltohamy]

الجهد 12 فولت مستمر على بطارية 75 أمبير

[Glory Maker]

نوع التوصيل مش مشكلة

لكن المهم فى التوصيلة دى انك تعرف أقصى تيار يتحمله الليد

وبالنسبة لعدد الليدات لازم يزيد لأن 75 أمبير على 0.5 أمبير (مثلا) = 150 لمبة

[مازن علي حاجي]

المشاركة الأصلية كتبت بواسطة Glory Maker

نوع التوصيل مش مشكلة

لكن المهم فى التوصيلة دى انك تعرف أقصى تيار يتحمله الليد

وبالنسبة لعدد الليدات لازم يزيد لأن 75 أمبير على 0.5 أمبير (مثلا) = 150 لمبة

______________________________

اخي الكريم
الدارة المرسومة في الاعلى لو كانت لاستخدام مصابيح 12 فولت فهي صحيحة 100% كما تفضل اخي فهد :
ولكن اذا كانت لتوصيل ليدات فهي خطأ ولا يمكن وصل ليدات على التوازي مع جهد 12 فولت 63 امبير لانها ستحترق وهي مبتسمة ؟
لذلك اوؤكد على كلام اخي فهد في سؤاله حول نوع وجهد اللمبات المستخدمة فاذا كانت 12 فولت فالدارة سليمة كما قلنا اما اذا كانت ليدات فيجب وصلها على التوالي وكل 5 ليدات كافية لتشكل نقطة معينة

[ahmed115]

المشاركة الأصلية كتبت بواسطة Glory Maker

نوع التوصيل مش مشكلة

لكن المهم فى التوصيلة دى انك تعرف أقصى تيار يتحمله الليد

وبالنسبة لعدد الليدات لازم يزيد لأن 75 أمبير على 0.5 أمبير (مثلا) = 150 لمبة

معنى ان بطارية 75 امبير معناها انها سوف تعطيك 75 امبير لو شغلتها بكامل طاقتها لمدة ساعة سوف تنتهى
يعنى لو كان الحمل عندك فعلا بيسحب 75 امبير سوف تفرغ البطارية بعد ساعة
ولو عندك حمل 0.5 امبير سوف تفرغ البطارية بعد 38 ساعة تقريبا وهكذا

عندما تركب الليد سوف يسحب الليد التيار الذى يحتاجه فقط يعنى لو الليد 20 مللى امبير سوف يكون الحمل 20 مللى فقط
اما الفولت فيسلط كله على الليد وهذا خطا طبعا

[sanouber]

المشاركة الأصلية كتبت بواسطة eltohamy

الجهد 12 فولت مستمر على بطارية 75 أمبير

السلام عليكم

75 امبير ساعة (75AH) هكذا تكون الكتابة كاملة ، وهي كمية الكهرباء
التي تحتويها البطارية :
1 امبيرساعة يساوي 3600 كولومب.
