[emadshaaban]

السلأم عليكم ورحمه الله
أخوتي الرجاء الي من يستطيع مسعدتي في مشروع التخرج المتوقفز
أنا عملت مشروع حول التحكم في مجموعه أقفال كهربائيه با ستحدام pic16f877
ودللك با تحتار رقم القفل تم الكود الخاص بكل قفل وهنلك كود ماسترزحيت عند ادخال الكود الصحصح سوف تضهر علي lcdترحيب ب صاحب القفل ويعمل الريل الخاص بالقفل

لقد صمصت الدائره ب flowcod تم عملت تشبيه باستخدام proteus واشتغلت الدائره تمام زلكن عند التنزيل علي icاشتغلت الدائره لكن بدون الضغط علي لوحه المفاتيح تاخد الدائره قيم لوحدهاز وحتي عند فك وصلات لوحه المفاتيح و أحيانا تقبل أرقام غير صحيحه
الرجاء ممن يستطيع مسعدتي ان يفعل فانا في امس الحاجه لدلك جزاءكم الله عني كل خير

عنواني البريديemad_alssadk*علي الياهو
وانا علي استعداد ان ارسل كل المطلوب للتشخيص
والسلأم عليكم ورحمه الله


Read more: http://www.qariya.com/vb/showthread....#ixzz0tTHckcKW

[robota]

اخى من الافضل ان تضع الدائرة هنا.حتى نتمكن من المساعدة

[emadshaaban]

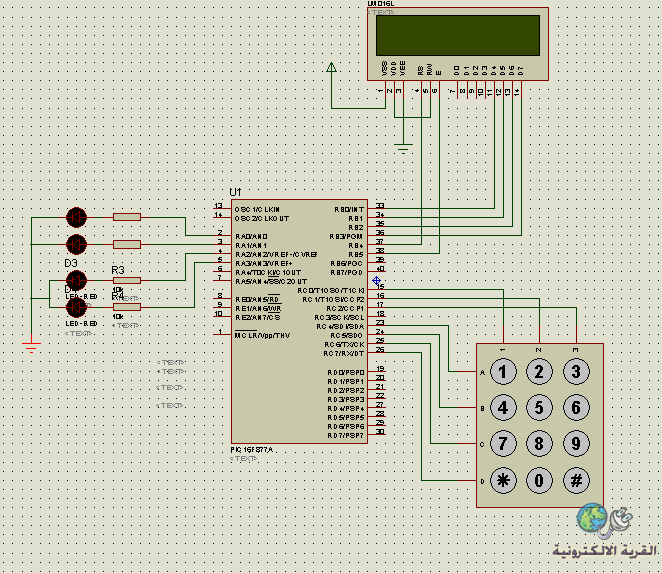

this the circuit

[emadshaaban]

اقتباس المشاركة الأصلية كتبت بواسطة robota اخى من الافضل ان تضع الدائرة هنا.حتى نتمكن من المساعدة

http://upload.qariya.info/images/qariya-a66669be3b.png

[مروان نابلسي]

السلام عليكم
المشكلة هي انك لم تضع reference resistors لمداخل المعالج من جهة لوحة المفاتيح ,
فمن المعلوم ان ارجل المعالج ممكن ان تقرء صفر او واحد في حال كانت معرفة ك مداخل وهي متروكة في الهواء , لذلك فان المعالج يقوم بتحليل المداخل الاربعة وتفهم بطريقة غير منتظمة على انها ارقام
لذلك عليك ان تطع مقاومة بقيمة 10k على كل المداخل موصولة الى الارضي من جهة و من جهة اخرة موصولة الى المدخل
و السلام عليكم و رحة الله و بركاته

[emadshaaban]

الله يرحم والديك اخي مروان وجزاك الله عني كل خير وتبت الله خطاء
سوف اجرب ما اخبرنتي وارد عليكم

[robota]

بالاضافة الى ما ذكره الاخ مروان النابلسى اذا كان الكيباد الاساسى 4*4 ولا يوجد 3*4 فى الفلوكود وانت استخدمت 3*4 يتوجب عليك تاريض البين رقم 18 . حتى لا يكون هناك اخطاء فى عملية scaning.
بالتوفيق

[emadshaaban]

السلأم عليكم ورحمه الله وبركاته
لقد نجح ما أخبرتموني به
جزاكم الله كل خير وجعله في ميزانيكم ونفع بكم الأمه و الدين
