ماهو نوع transisor لتوصيل مع pic و relay صغير

[emadshaaban]

السلأم علبكم ورحمه الله
أخوتي اريد المساعده في اختيار transistor المناسب لتوصيل مع relay صغير من احدي مخارج pic16f877 ونوع وقيم وطريقه توصيل المقاومات مه transistor
والله ليضيع أجر المحسنين

[abnidal]

المشاركة الأصلية كتبت بواسطة emadshaaban

السلأم علبكم ورحمه الله
أخوتي اريد المساعده في اختيار transistor المناسب لتوصيل مع relay صغير من احدي مخارج pic16f877 ونوع وقيم وطريقه توصيل المقاومات مه transistor
والله ليضيع أجر المحسنين

الترانزستور 2N2222
مقاومة 100 كيلو واخرى 10 كيلو
وتحتاج ايضا الى ديود ذو الرقم 1N4004 / 1N4007
او بالاحرى انصحك ان تذهب الى دورة الاستاذ احمد الفايد وانشاء الله ستجد ضالتك واكثر ....
وان تعذر عليك شئ انشاء الله ساكون معك واضع لك رابط لكيفية الوصل

[Abdulla873]

يمكن ان تستخدم الترانزستور الذي اشار الية الاخ, لكن الافضل هو استعمال ال
الترانستور من نوع ال FET مثلا VN66 لان هذا الترانزستور هو VC وليس CC

عبدالله

[emadshaaban]

السلأم عليكم أخوي وبارك الله فيكم
أوكي فهمت أني سوف أستخدم 2n2222 او vn66 مع مقاومات 100كيلو و 10 كيلو اوم مع دايد لكن طريق التوصيل هي commen emitter واي سوف اضع diode


أخي ارجوك دوره الستاد احمد الفايد اي توجد هل في هده القريه؟
ارجو منكم سرعه الرد لان هد االموضوع ل مشروع تخرجي والله الموفق

[زكي شاكر]

المشاركة الأصلية كتبت بواسطة emadshaaban

السلأم عليكم أخوي وبارك الله فيكم
أوكي فهمت أني سوف أستخدم 2n2222 او vn66 مع مقاومات 100كيلو و 10 كيلو اوم مع دايد لكن طريق التوصيل هي commen emitter واي سوف اضع diode
أخي ارجوك دوره الستاد احمد الفايد اي توجد هل في هده القريه؟
ارجو منكم سرعه الرد لان هد االموضوع ل مشروع تخرجي والله الموفق

وعليكم السلام ..

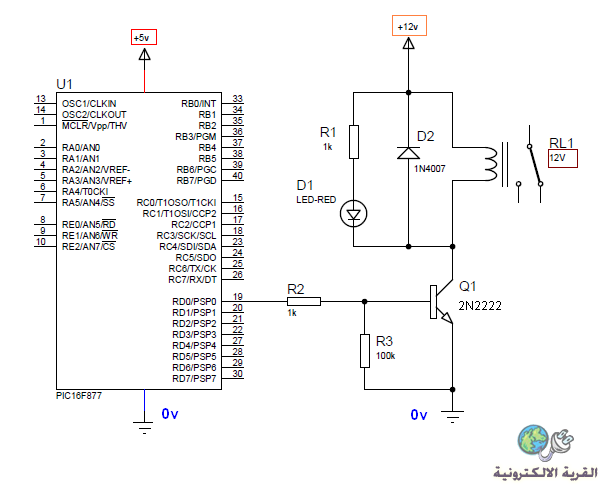

1-صورة تترجم لك كلام اخي abnidal الى مخطط الكتروني :

2- المقصود هو دورة الميكروسي التي بذل فيها الاستاذ أحمد سمير الكثير من الجهد والوقت جازاه الله خيرا:
http://www.qariya.com/vb/showthread.php?t=40760

[emadshaaban]

السلأم عليكم ورحمه الله وبركاته
جزاكم الله كل خير ونفع بكم الامه والدين

[abnidal]

السلام عليكم
ارجو ان تكون وصلت المعلومة ولكن انتبه لقد اخطأت انا بقيمة احدى المقاومتين والصحيحة هي واحد كيلو وليست 10 كيلو لذا وجب التصحيح

على كل حال :

التزم بمشاركة الاستاذ زكي شاكر حرفيا والتزم بالصورة المرفقة وانشاء الله فيها الحل كاملا (على فكرة انا مجربها وتعمل 100%)

سامحني ....

[emadshaaban]

المشاركة الأصلية كتبت بواسطة abnidal

السلام عليكم
ارجو ان تكون وصلت المعلومة ولكن انتبه لقد اخطأت انا بقيمة احدى المقاومتين والصحيحة هي واحد كيلو وليست 10 كيلو لذا وجب التصحيح

على كل حال :

التزم بمشاركة الاستاذ زكي شاكر حرفيا والتزم بالصورة المرفقة وانشاء الله فيها الحل كاملا (على فكرة انا مجربها وتعمل 100%)

سامحني ....

السلأم عليكم ورحمه الله وبركاته
بارك الله فيكم أخوتي abindal و زكي وعبد الله واكل الاخوه في هده القريه
وجزاكم الله عني كل الخير


أخوتي كرمكم جعلني أطمع و ادي طلب أخر

أريد قيم ل diodes و المكتفات اللزمه لتصميم دائره توحيد او رقم ل reactifeir block مناسبه وهل تكفي دائره توحيد عاديه ولا احتاج ل زينر أو تنضيم علما اني أوريد ان اغدي ال ( relays 5v) عدد 4 من هده الدائره

استحميلوني ارجوكم والسلم عليكم
