[meroo0202]

السلام عليكم ورحمة الله وبركاتة

يوجد دائرة للتحكم فى 64 بورت على الموقع وليس لا ملف الهكس

انا عاوز دائرة تتحكم من السريال بورت اكتر من 60 بورت او 60 رالية
وفى سؤال ان علشان افتح اكتر من رالية واكتر من بورت ولا هواواحد الى يشتغلوبعدين اكتب رقم الرالية الى عايز اشغلة


انا بشتغل على لغة برمجة الديلفى فكرة انى افتح بورت للسريال الى انا عيزو

[فهد المنصور]

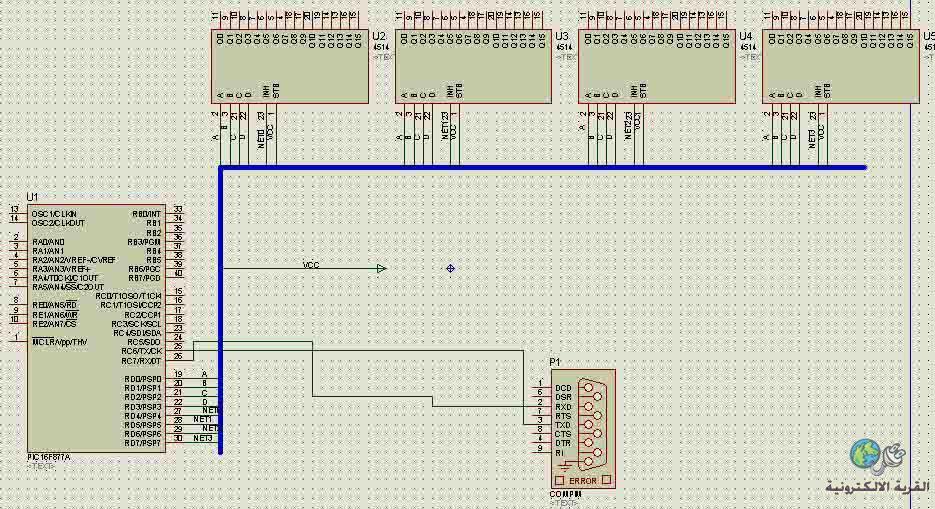

ضع دائرة التحكم التى ينقصها ملف البرمجه ..

[meroo0202]

اقتباس المشاركة الأصلية كتبت بواسطة Fahad ضع دائرة التحكم التى ينقصها ملف البرمجه ..

متشكر جدا على ردة يا استاذ فهد


هل هقدر اشتغل من على الديلفى

[the lion]

السلام عليكم ورحمه الله
كيف حالك اخي meroo0202
كنت منذ فتره كتبت برنامج للتحكم باكثر من 60 ريلي
باستخدام pic16f628a
وبه طريقتين للتحكم طريقه عن طريق السريال بورت والاخري مانيوال باستخدام شاشه 3310
عدد الريلي اللذي يمكن التحكم بها يصل الي 640 ريلي
الدائره لم انهيها بعد ولكن هذا هو رابط
التحميل
http://www.mediafire.com/?mtydzi2wz1dvnjn
ملحوظه لكي يعمل ملف المحاكاه يجب اضافه مكتبه الشاشه الي ملفات البروتس
رابط التحميل
http://www.mediafire.com/?2re2mmtgdqomdzy
يجب فك الضغط واضافه محتوي الملف LIBRARY
الي المسار التالي
C:\Program Files\Labcenter Electronics\Proteus 7 Professional\LIBRARY
وايضا اضافه محتوي الملف MODELS
الي المسار التالي
C:\Program Files\Labcenter Electronics\Proteus 7 Professional\MODELS

اتمني ان تجد بها ماتريد

[meroo0202]

اقتباس المشاركة الأصلية كتبت بواسطة the lion السلام عليكم ورحمه الله

اقتباس المشاركة الأصلية كتبت بواسطة the lion كيف حالك اخي meroo0202 كنت منذ فتره كتبت برنامج للتحكم باكثر من 60 ريلي باستخدام pic16f628a وبه طريقتين للتحكم طريقه عن طريق السريال بورت والاخري مانيوال باستخدام شاشه 3310 عدد الريلي اللذي يمكن التحكم بها يصل الي 640 ريلي الدائره لم انهيها بعد ولكن هذا هو رابط التحميل http://www.mediafire.com/?mtydzi2wz1dvnjn ملحوظه لكي يعمل ملف المحاكاه يجب اضافه مكتبه الشاشه الي ملفات البروتس رابط التحميل http://www.mediafire.com/?2re2mmtgdqomdzy يجب فك الضغط واضافه محتوي الملف LIBRARY الي المسار التالي C:\Program Files\Labcenter Electronics\Proteus 7 Professional\LIBRARY وايضا اضافه محتوي الملف MODELS الي المسار التالي C:\Program Files\Labcenter Electronics\Proteus 7 Professional\MODELS اتمني ان تجد بها ماتريد

اولا قبل اى شى الف شكر

االحمد لله

انا نزلت الملف ولقيتو انو مبيتعملش مع السريال بورت
او USB
لسة مجهزش ممكن ترفعها لما تكمل لو مش هضايء حضرتك

وسؤالى التانى انا بشتغل بلغه الدلفى اتعامل معها ازاى فى البورتات
مشكور كتيرا

[AndreAhmed]

اخي الموضوع سهل جداً .

تستطيع توصيل المتحكم مع السريال بورت مع جهاز الكومبيوتر و لكن لاحظ ان دائرتك فيها خطاً فادح حيث ان البيك يتعامل مع 5 و 0 فولت و الكومبيوتر و السريال بورت خاصاً يتعامل مع -12فولت و 12 فولت لذا تحتاج إلي Level shifter مثل MAX232 تستطيع شراء دائرة مثل هذا من رام للاكترونيات.

و من ثم تستطيع ارسال اوامر للبيك عن طريق برنامج الدلفي الذي سيتعامل مع السيريال بورت مع البيك بحيث ان البيك حينما يتم ارسال له الحرف A مثلا يعني الريلاي رقم 1 يقوم بتشغيله و B للريلاي الاخر ..إلخ و هنا الكثير من الافكار في كيفية المخاطبة مع الميكروكنترول لقفل و فتح ريلاي .

[the lion]

اولا قبل اى شى الف شكر

االحمد لله


انا نزلت الملف ولقيتو انو مبيتعملش مع السريال بورت
او USB
لسة مجهزش ممكن ترفعها لما تكمل لو مش هضايء حضرتك


انا بعتذر يا اخي عن هذا الخطا لقد رفعت ملف هيكس غير المقصود ولم الحظ هذا غير الان
ملف السميوليشن وملف الهيكس الصحيح موجود بالرابط ده
http://www.mediafire.com/?migm4jy4w4lmtgz

البرنامج يستخدم السريال ولكن انا مستخدم virtual terminal اللي موجود بالبروتس ولم استخدم انترفيس خارجي
يمكن ازاله virtual terminal ووضع سوكت السريال والتعامل مع البيك باستخدام برامج خارجيه

[sheimy]

اقتباس المشاركة الأصلية كتبت بواسطة meroo0202 السلام عليكم ورحمة الله وبركاتة يوجد دائرة للتحكم فى 64 بورت على الموقع وليس لا ملف الهكس انا عاوز دائرة تتحكم من السريال بورت اكتر من 60 بورت او 60 رالية وفى سؤال ان علشان افتح اكتر من رالية واكتر من بورت ولا هواواحد الى يشتغلوبعدين اكتب رقم الرالية الى عايز اشغلة انا بشتغل على لغة برمجة الديلفى فكرة انى افتح بورت للسريال الى انا عيزو

انه هنا
http://www.mediafire.com/?dwowinxyjo24lny
