أحتاج رقم reactifer لتكوين دائره تغديه ل مكيروكنترولر ةريلي

[emadshaaban]

السلام عليكم ورحمه الله
أخواتي ابحت عن نوعbridge reactifer ,مكتف لتكوين دائره تغديه لل ميكروكنترولر و أربع relay
وهل يكفي الموحد ,ولا أحتاج ل zener او أي نكونات أخري

ولكم جزيل الشكر

[مازن علي حاجي]

المشاركة الأصلية كتبت بواسطة emadshaaban

السلام عليكم ورحمه الله
أخواتي ابحت عن نوعbridge reactifer ,مكتف لتكوين دائره تغديه لل ميكروكنترولر و أربع relay
وهل يكفي الموحد ,ولا أحتاج ل zener او أي نكونات أخري

ولكم جزيل الشكر

__________________________
وعليكم السلام
اخي الكريم المكروكونترولر يحتاج في تغذيته الى جهد منظم ( 5 فولت ) وهذا الجهد يمكنك الحصول عليه من منظة جهد 7805 طبعا يتم تركيبها بعد عملية توحيد الجهد ولا يهم سواء كانت عملية التوحيد مكونة من بريدج او من اربع ديودات النتيجة واحدة

[emadshaaban]

السلأم عليكم ورحمه الله
بارك الله فيك أخي مازن وجزاك الله كل خير

أحتاج ل لشويه توضيح في هده الدائره ويا ريت مخطط يبين ارقام الدايد؟
وباك الله فيكم,

[مازن علي حاجي]

المشاركة الأصلية كتبت بواسطة emadshaaban

السلأم عليكم ورحمه الله
بارك الله فيك أخي مازن وجزاك الله كل خير

أحتاج ل لشويه توضيح في هده الدائره ويا ريت مخطط يبين ارقام الدايد؟
وباك الله فيكم,

__________________________________

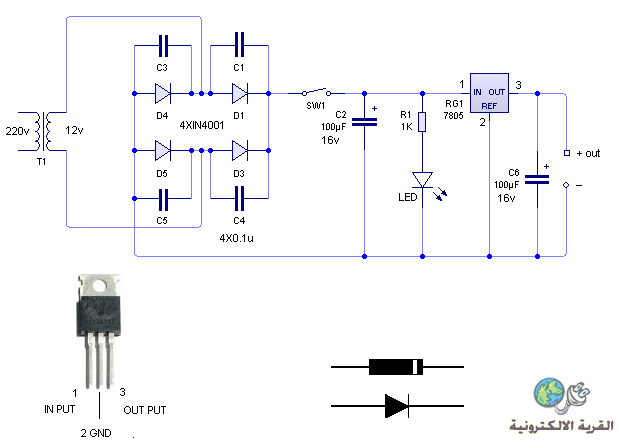

هذه دارة التغذية كاملة ولاحظ ان الديودات هي عدد 4 نوع IN4001 وقد تم الاشاره لها ب 4XIN4001 والمكثفات العدسية ايضا هم اربعة وقد اشرت لها ب 4X0.1U وطبعا المحولة ممكن ان تكون ذات خرج 9 فولت مترد او 12 فولت والدخل 220 فولت او 110 حسب تيار بلدك والباقي اعتقد انه واضح ومنظمة الجهد من عائلة 7805 اي 5 فولت

[emadshaaban]

المشاركة الأصلية كتبت بواسطة mazen42

__________________________________
هذه دارة التغذية كاملة ولاحظ ان الديودات هي عدد 4 نوع IN4001 وقد تم الاشاره لها ب 4XIN4001 والمكثفات العدسية ايضا هم اربعة وقد اشرت لها ب 4X0.1U وطبعا المحولة ممكن ان تكون ذات خرج 9 فولت مترد او 12 فولت والدخل 220 فولت او 110 حسب تيار بلدك والباقي اعتقد انه واضح ومنظمة الجهد من عائلة 7805 اي 5 فولت

يارك الله فيك يا اخي ورحم واليدك وجزاك الله عني كل خير
