اللمبه الذكيه

[السيد بدوى]

ظهرت مؤخرا لمبه تسمي اللمبه الذكيه= تتكون من 13 ليد ابيض= وبها بطاريه شحن بسيطه وتشحن وعندما تنقطع الكهرباء تضيء هذه اللمبه ارجو وضع دائره هذه اللمبه او من يعرف معلومات عن هذه اللمبه ان يشرحها

[حيدر علاج حسن]

هذه تعمل من خلال ريلي فيه نقطة غالقة توصل اللمبة الى البطارية .
ونقطة مفتوحة توصل البطارية الى دائرة الشحن .
و هناك طرق اخرى في بعضها ابسطها هذه الطريقة .
ملف الريلي يوصل الى المصدر 220 فولت من خلال مكثف و قنطرة دايودات .

[السيد بدوى]

شكرا اخي حيدر علي ردك=وارجو وضع دائره لهذه اللمبه وهل يوجد دائره تؤدي الغرض ولكن بدون ريليه

[حيدر علاج حسن]

هذا ملف تطبيقي يعمل على برنامج البروتوس النسخة 7 .
قيمة المكثف تعتمد على مقاومة و جهد ملف الريلي .

http://www.4shared.com/file/MUfHWTmx/lighting.html

[حيدر علاج حسن]

عند توصيل تيار الشيكة من خلال المفتاح ينطفي المصباح . و يبدأ بشحن البطارية .
و عند قطع تيار الشبكة يتوهج المصباح .و تنفصل البطارية عن الشبكة .

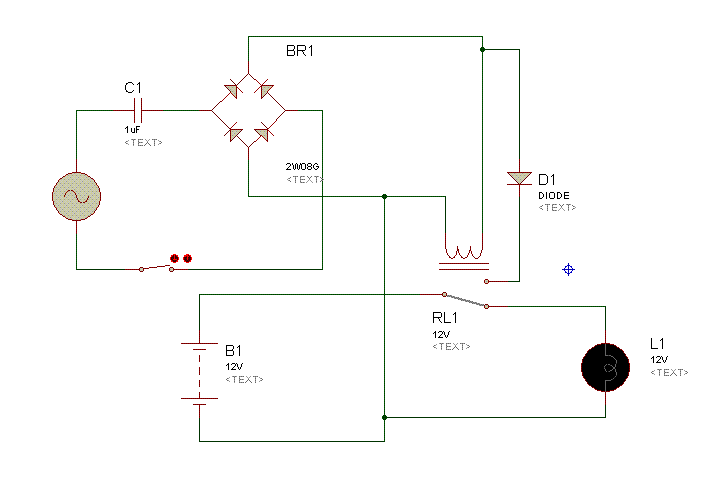

مخطط الدائرة

[elgafary]

ريلاى اية بس يا عم حيدر

عفوا على الاسلوب
اللمبة تعتمد على الترانزستور كمفتاح ومنها ايضا بالريموت
وانا اتحدث عن بينة فأنا مولع بكل جديد فى الاضائة ابتداء من الموفرة الناطقة الى اضائة اليدات بأنواعها

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة elgafary

ريلاى اية بس يا عم حيدر

عفوا على الاسلوب
اللمبة تعتمد على الترانزستور كمفتاح ومنها ايضا بالريموت
وانا اتحدث عن بينة فأنا مولع بكل جديد فى الاضائة ابتداء من الموفرة الناطقة الى اضائة اليدات بأنواعها

ممكن اخي الكريم تضع الدائره التي تعتمد علي الترانزستور

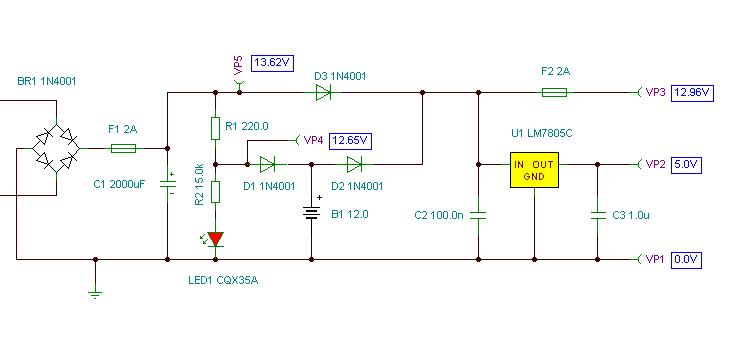

[hesham mohamed]

تفضل أخى الكريم
