تاثير سعة مكثف التنعيم على شكل الموجة

[ahmed115]

السلام عليكم

السلام عليكم

لاخوننا المبتدئين بعض الصور تبين تاثير سعة مكثف التنعيم المستخدم فى دوائر التوحيد على جودة التنعيم وشكل الموجة


التوحيد بدون مكثف وشكل انصاف الموجة كامل





الموجة بها تموج واضح عند تركيب مكثف 100 ميكرو

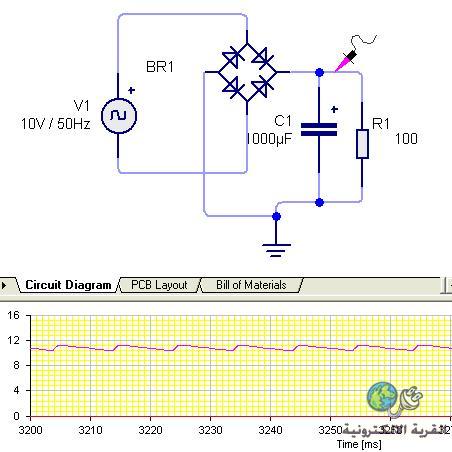

التموج او التعرج اصبح خفيف عند تبديل المكثف ب 1000 ميكرو





شكل الموجة يكاد يقترب من الخط المستقيم وكانها خارجة من بطارية عند وضع المكثف 4700 ميكرو



طبعا بيحكم انسب مكثف الحجم والسعر فكلما زادت سعة المكثف زاد حجمه وهذا مايشكل عائق فى دوائر الباور الصغيرة

[حيدر علاج حسن]

و كلما زاد تيار الحمل سنحتاج الى زيادة سعة المكثف .
مجهود رائع .
شكرا جزيلا .

[iiirrr]

مشكور شرح اكثر من رائع.
و لا غنى عن اسخدام الزنر دايود في مثل هذه الدوائر .

[ahmed115]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

و كلما زاد تيار الحمل سنحتاج الى زيادة سعة المكثف .
مجهود رائع .
شكرا جزيلا .

جزاك الله خير يااخ حيدر على مرورك الطيب
كنت عاوز اسالك لماذا لاتشترك معنا انا والاخ اسامة فى مشروع تصميم الدوائر الالكترونية لان معظم الاخوة جالهم حالة كسل
وانا بشرح الان فى تصميم الترانزستور للعمل كمكبر ياريت تشاركنا بخبرتك

مشكور شرح اكثر من رائع.
و لا غنى عن اسخدام الزنر دايود في مثل هذه الدوائر .

العفو اخى عمار
وشرفنى مرورك الطيب
