قديم 24-07-2010, 12:19 AM المشاركة 1
افتراضي اول طلب ليا : توصيل ارضى الالوان والارضى Twitter FaceBook Google+



ترتيب سوكت ألوان شاشه samsung 793df الأبيض فى اسود
1- أحمر
2- اخضر
3- أزرق
4و5 أرضى
6و7و8 أرضى الألوان
9 - الأسود
10- البنفسجى أو الموف
11- الأبيض
12- الأصفر
13- الشفاف
14- البرتقالى
15 - أرضى



ايه هى الارضى فى السلك
يعنى اوصلهم بسلك لونه ايه

وبرضه ارضى الالوان
اوصلهم بسلك لونه ايه

الحم 4+5 وكمان 15 و لا لأ ؟

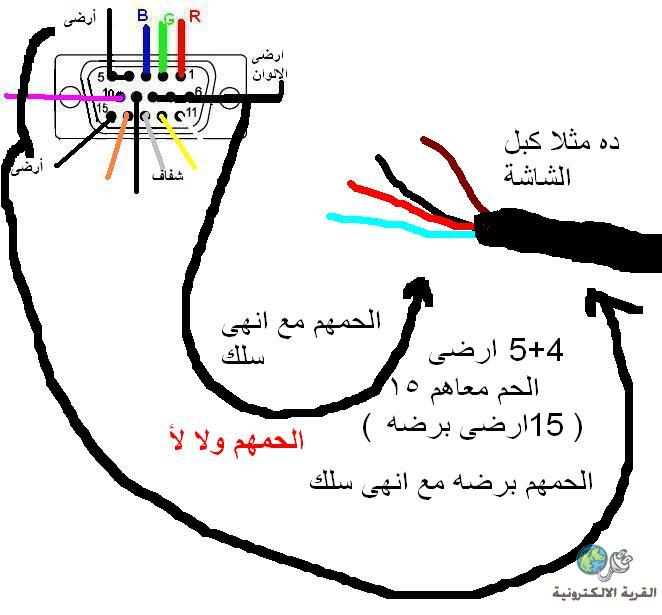

زى الصورة دى

اعلانات

الصورة الرمزية إبراهيم جاد
إبراهيم جاد
:: عضو ماسى ::
تاريخ التسجيل: Aug 2007
الدولة: مصر --الفاهره
المشاركات: 1,821
نشاط [ إبراهيم جاد ]
قوة السمعة:161
قديم 24-07-2010, 08:08 AM المشاركة 2
sun


بسم الله الرحمن الرحيم

مرحبا بك أخى العزيز / inte 5
فى منتداك منتدى القريه الالكترونيه وإزداد نور المنتدى بتواجدك بيننا

سؤالك الاول
ايه هى الارضى فى السلك

عند إزالة الجراب البلاستيك لكابل الداتا الخاص بالشاشه سوف تجد سلك مجدول حول جميع الأسلاك (شيلد) هو أرضى الكابل
نفكه كى نكشف باقى الاسلاك الداخليه ثم نجمعه كى نلحم فيه أرضى الالوان وباقى الاسلاك المتصله بالارضى وإليك التفاصيل

وأرضى الالوان هو

سوف تجد ثلاثة أسلاك أيضا شيلد وهم خاصين بالالوان أحمر وأخضر وأزرق
عند كشف الجراب البلاستيك لكل سلك سوف تجده مكون من أرضى وسلك إشاره داخله
نجمع الأرضى للألوان الثلاثه ثم نلحمهم مع أرضى كابل الداتا

ويوجد فى الصوره الأطراف 4و5 و15 متصلين بالارضى
نلحم بهم أسلاك ثم نلحم هذه الاسلاك مع أرضى كابل الشاشه أيضا

ونلحم سلك واحد فى الاطراف 6و7و8 الخاصين بأرضى الالوان ثم نلحمه مع أرضى الكابل

وفى هذا السوكت الذى بالمشاركه خاصة
سوف تجد سلك شيلد رابع بكشفه سوف تجد سلك أرضى حول سلك إشاره شفاف
نلحم هذا الارضىمع أرضى كابل الداتا أيضا
والسلك الشفاف مع البن ال 13
أتمنى أن تكون هذه الاجابه كافيه للرد على سؤالك

وتابع معنا لنتابع معك جميعا ان شاء الله
لك منى كل الاحترام والتقدير

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


inte5
:: مهندس ::
تاريخ التسجيل: Jul 2010
المشاركات: 5
نشاط [ inte5 ]
قوة السمعة:0
قديم 24-07-2010, 01:13 PM المشاركة 3
افتراضي


الف مليون شكر وتقدير
الى أخى العزيز /إبراهيم جاد


انا مفهمتش شوية حاجات من اللى انت كتبه
لانى بفهم الحاجات دى عن طريق صور او فيديو

وده فيديو لقيته شوفه حضرتك كده
تركيبه للارضى وارضى الالوان مظبوط ولا فيه خطأ


http://www.youtube.com/watch?v=Veua1...ext=1&index=39


ومعنى من كلامك اوصل البن 13 باضافته للارضى (مش لارضى الالوان) ?





الصورة الرمزية إبراهيم جاد
إبراهيم جاد
:: عضو ماسى ::
تاريخ التسجيل: Aug 2007
الدولة: مصر --الفاهره
المشاركات: 1,821
نشاط [ إبراهيم جاد ]
قوة السمعة:161
قديم 25-07-2010, 05:45 AM المشاركة 4
sun


بسم الله الرحمن الرحيم

أخى العزيز
أنت تقول

ومعنى من كلامك اوصل البن 13 باضافته للارضى (مش لارضى الالوان) ?

أولا لقد ذكرت لك فى مشاركتى اننا نجمع جميع أطراف الأرضى مع بعض
(أرضى كابل الداتا وارضى الالوان وكل طرف متصل بالرضى )
ولقد تم جمع الارضى مع ارضى الالوان فى الفيديو
أى ليس هناك فرق بين الارضى وارضى الالوان طالما تم جمعها مع بعض

ثانيا هذا كلامى فى المشاركه

وفى هذا السوكت الذى بالمشاركه خاصة
سوف تجد سلك شيلد رابع بكشفه سوف تجد سلك أرضى حول سلك إشاره شفاف

نلحم هذا الارضىمع أرضى كابل الداتا أيضا
والسلك الشفاف مع البن ال 13


الطرف الرابع هذا شكله وتركيبه مثل أطراف الالوان مكون من طرفين
أرضى (شيلد) وهذا نصله بالارضى
والطرف الثانى عباره عن سلك مغلف ببلاستيك شفاف وهذا نصله ب البن ال 13
ملحوظه
البن ال 13 هو طرف الافقى لا يمكن اتصاله بالارضى

ونتابع معك جميعا ان شاء الله
