ممكن مساعده في طريق صناعة لف المحولات

[noor1144]

ماهو اسهل انواع المحولات التي من الممكن ان يعملها الهاوي في المنزل
لان من الصعب توفير الحديد او الفرايت وستكون التكلفة اكثر من سعرة جديد

شفت هذا النوع من المحولات


ان امكن لو يوضح لنا احد الاخوه طريقة لف هذا المحول اظن والله اعلم انه الحلقات
من الحديد متوفره واسهل وارخص من غيرها ( هل توافقوني ) الراي

يعني انا فتحت الموضوع لترشدوني على طريقة لعمل محولات بعيده عن الشكل المعتاد ( المكلف )
لان بعضها مفقود من السوق ولا اجد بعض المواصفات
وانا ان وجدتها اريد ان اتعلم

فكره عمل المحول سهلة بالنسبة لي وفاهمها مزبوط
ولكن اواجه مشكله في القلب الحديدي او الفرايت
فاتمنى لو يبسط احد الاخوه القوانين حبه حبه على نار هادئة
انا اطلعت على مواضيع بعض الاخوه في عمل المحولات ولكن الان اسال عن طريقة متناوله باليد وطريقة حساب محولات ذات الحلقات الدائرية والطريقة المثلى لذلك
وهل يجوز ان احصر حلقة من حديد دائرية والف عليها الملف الابتدائي والثانوي
يرجى التبسيط وعدم اختصار الاجابة
وشكرا

[حيدر علاج حسن]

نعم اخي ممكن . واذا كان حديد المحولات يصعب شراءة فبامكانك ان تستخدم القلب الحديدي لضاغط مكيف الهواء او الثلاجة .
نتكلم عن القلب الحديدي الذي في الصورة .
اولا نحسب القدرة التي يمكن الحصول عليها من هذا القلب .
نحسب مساحة المقطع للقلب = العرض * الارتفاع بالسنتم
مربع المساحة يعطينا القدرة .
عدد اللفات لكل فولت =45 ÷ المساحة .
عدد اللفات لجهد معين =عدد اللفات لكل فولت* مقدار الجهد المطلوب

هذه هي كل القوانين تقريبا
اذا حبيت ناخذ مثال انا حاضر

[noor1144]

جزاك الله خيرا مهندسنا الغالي حيدر
دائما مداخلاتك هادفة وتعطي الباحث امل

فبامكانك ان تستخدم القلب الحديدي لضاغط مكيف الهواء او الثلاجة

عفوا .... كيف يكون شكله .. اكيد انا عارفة اذا شفت صورته

هذه هي كل القوانين تقريبا
اذا حبيت ناخذ مثال انا حاضر

نسال الله ان يحضر لك كل خير
ياريت والله لو بمداخلة او مداخليتين منك توضح لنا بعض الامور
القوانين الحمد لله ليست معقدة
ولكن اشكل علي القلب الحديدي ( الدائري ) كيف يتم حسابه
وماذا عن سمك الحديده
قد يكون حجم الدائرة واحد وسمك الحديده غير
وكيف يتم لف السلك هل الملف الابتدائي بجانب الثانوي ( بالنسبة لهذا النوع من القوالب ) ام الاثنين فوق بعض ام ماذا

انا بفكر اذهب لمحل بيع القطع الحديديه واطلب منه (( وشرة )) بحسب القدرة المطلوبه ..تنفع صح

وآسف للاطاله ولكن بقي قطر السلك
فقط لاغير
ان امكن مداخلة توضيحية واذا يوجد رسم على الحلقة الدائرية بكون ممنونك
وجزاكم الله خييييير الجزاء
وسامحونا

[حيدر علاج حسن]

قلب الضاغط هو حديد دائري ولكنه مسنن لان فيه المجاري التي يلف بها السلك . نحن نستغني عن هذه المجاري في حساباتنا . لان طريقة اللف سوف تختلف بين محرك الضاغط و المحولة .
مساحة المقطع حسابها سهل . اذا رجعنا الى الحلقة الدائرية في الصورة كم بعد فيها ؟ المحيط و السمك و العرض .
مساحة المقطع = السمك * العرض (المحيط لا يدخل في الحسابات )
اما اذا استخدمت حديد المحولات فسوف تكون عملية اللف اسهل و اسرع بكثير .
حديد المحولات يباع على اساس مساحة المقطع اي (القدرة ).

اما مساحة مقطع السلك فهي 1ملم لكل 7 امبير . ويجب الانتباه الى اننا نتكلم عن مساحة و ليس القطر . و المساحة موجود في جدول الاسلاك .

اما بالنسبة لطريقة اللف . فالملفات توضع الواحد جنب الاخر او الواحد فوق الاخر ليس هناك مشكلة . المهم ان يكون القلب يستوعب عدد اللفات لكلا الملفين و لا تنغلق الفتحة الداخلية باسلاك اللف .

[noor1144]

طيب اعيد مافهمته وانتا صلح لي

يعني الان انا سابحث عن حلقة حديدية دائرية ( لانه من الصعب اجد غيرها )
وانا ابحث عن اقل التكاليف

احسب سمك هذه الحلقة وليكن 4 سم وعرضها وليكن 6
واضرب 6* 4 ويساوي المساحة = 24
وبعديم تقسيم 42 على حسب القانون
42تقسيم 24
=
1.75
للفولت الواحد
وبعدين اضرب على حسب حاجته للفولت مثلا اذا اردت 230 فولت
اضرب
1.75*230
واذا اردت
12
1.75*12
والناتج يكون عدد اللفات

هل صحيح الى هنا

والمساحة والسلك انا مافهمتها من الجدول بصراحة اقولك

وايضا حساب قدرة المحول مافهمتنا
الي فهمته قلته لك
يرجى التوضيح
والتصحيح

ملاحظة هذه حلقة دائرية طولها يساوي عرضها
وشكرا لكم

[حيدر علاج حسن]

دعنا ناخذ مثالك و نحله .

مساحة مقطع القلب الحديدي =السمك* العرض
=6*4= 24 سم
قدرة المحولة = مربع المساحة =(24) = 576 واط
عدد اللفات لكل فولت = 45 ÷ المساحة =45÷24 =1,875 لفة لكل فولت .
ملف 220 فولت عدد لفاته =1,875 *220=413 لفة . و هكذا لاي جهد
التيار لاي ملف=اقدرة المحولة ÷ جهد الملف =576 ÷220 =2,62 امبير .
مساحة مقطع السلك لملف 220 =2,62 ÷ 7 =0,374 ملم

ملاحظة : القلب الحديدي يجب ان يتكون من مجموعة صفائح لكي لا يسخن .

[astra]

مشكور اخى حيدر
ولو ممكن توضيح بالصور اين الطول والعرض بالنسبة للقلب الدائرى والقلب العادى للمحول
وهل هذة القوانين تنطبق ايضا على القلب الفيرايت

[حيدر علاج حسن]

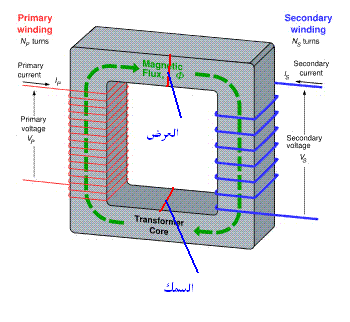

اذا كانت المحولة بهذا الشكل فيمكن ان ناخذ الابعاد من اي مكان فيها و هي مؤشرة بالخط الاحمر .



واذا كانت بهذا الشكل فيجب اخذ الابعاد من العمود الوسطي الذي يحمل كلا الملفين

اما محولات الفرايت فهي بالتاكيد تختلف في مقدار الثابت . هذا مقدار الثابت تم حسابه على اساس المقاومة المغناطيسية للقلب و بالتاكيد و هي تختلف من معدن الى اخر
