دارة تعرض كلمات في الهواء عند تحريكها بسرعة
السلام عليكم.... اخواني الكرام منذ فترة طويلة وانا اصادف اثناء تجوالي على النت مثل هذه الدارات .يطلقون عليها العبارة التالية POV وهي عبارة عن دارة فيها عدد من الليدات LED تضيئ وتنطفئ بشكل متقطع وعند تحريك الدارة بسرعة تتشكل كلمات مضيئة واحيانا صور وشعارات و.......... وبسبب قلة خبرتي ببرمجة المتحكمات كنت اتجاهلها . لكن في احد المرات شاهدت احدى هذه الدارات وكانت بسيطة للغاية فقررت صنعها . وبالفعل صنعتها وكانت النتيجة جيدة . لكني لم اكتفي بذلك . فحاولت قراءة الكود المكتوب بلغة الاسمبلي على ما اعتقد ومع اني لم افهم شيئ من الكود . الا انني عرفت كيفية تشكيل الكلمات وعدلت على الكود قليلا وحصلت على النتيجة التي اريدها . حيث جعلتها تكتب كلمات عربية. وسأوافيكم بالشرح والدارة بالتفصيل إنشاء الله.
|
| اعلانات |
|
||||||
|
حيدر علاج حسن
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
|||||
|

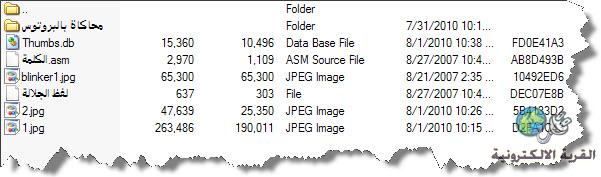

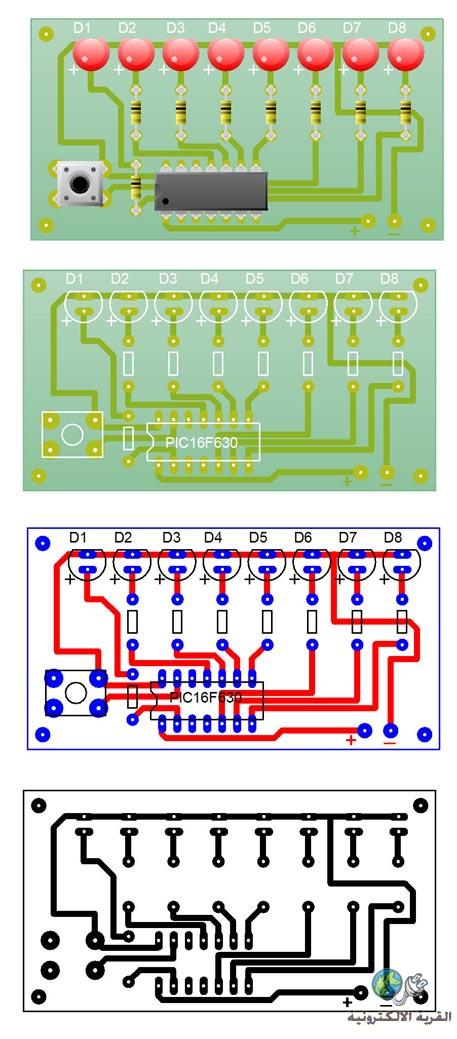

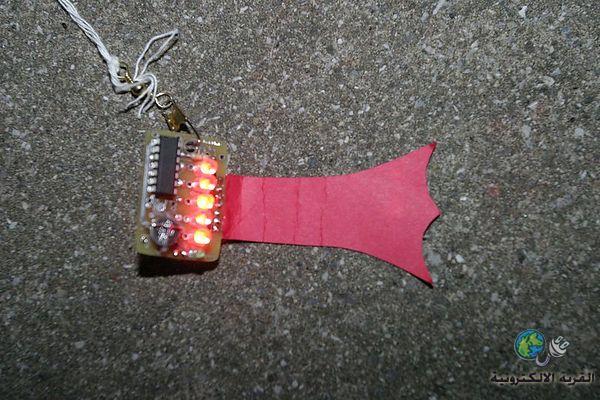

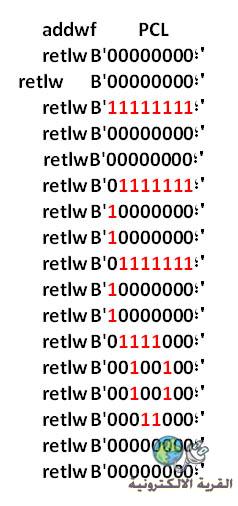

السلام عليكم.. اليكم اخواني الدارة .وهي تستخدم المتحكم PIC16F630 نستخدم فيها 8 ليدات LED جميع المقاومات لها نفس القيمة وهي 100  جهد التغذية للدارة DC 3V  بعد تنفيذ الدارة تربط بخيط قوي ونضيف لها ذيل من القماش او الورق المقوى من اجل ضمان دورانها بشكل مستوي دون اهتزازات . كما في الصورة التالية:  بقي لنا ان نحدد الكلمة التي سوف تظهر اثناء الدوران . سوف نجد بالملفات المرفقة ملف البرنامج بصيغة ASM . نفتح الملف وهو عبارة عن ملف نص وننزل حتى الاسطر الاخيرة في الملف .لنلاحظ وجود عدة اسطر واعمدة من الاصفار . والكلمة التي سوف تعرض نشكلها ببقلب الصفر إلى واحد في المكان المناسب . بالنسبة لي قمت بكتابة كلمة (الله) . كما في الشكل ثم حولت الملف اى صيغة HEX وحرقته على المتحكم . وظهرت الكلمة بكل وضوح .وبأمكانكم كتابة اي كلمة تريدونها كما في الصورة التالية:  لتحميل المرفقات http://www.4shared.com/file/8byI8zjA/11200.html اتمنى من الاساتذة الكرام ان يشرحوا لنا الكود المستخدم . لان الفكرة بسيطة ومفهومة . ومنذ مدة نفذت دارة مشابهة بأستخدام المتحكم PIC16F84A وكانت تعرض عند دورانها ساعة رقمية . لكن المشكلة انني لا اجيد لغات البرمجة المستخدمة مع المتحكمات .لذلك يقتصر عملي على التنفيذ فقط. تحياتي للجميع. التعديل الأخير تم بواسطة : mared83 بتاريخ 01-08-2010 الساعة 08:05 AM |
|
||||||
|
حيدر علاج حسن
|
|
|||||
|
|
|
||||||
|
حيدر علاج حسن
|
|
||||||
|
فعلا الملف غير موجود ارجو التاكد منها  |
