حسناً فكره ممتازه
أولاً شرح دائرة العكس أو NOT
وهي في حالة صفر أو بمعنى أن الداخل لها هو الطرف سالب
فإذا تم إدخال سالب لهذه الدائرة أعطت موجب
وإذا تم إدخال موجب لهذه الدائرة أعطت سالب
عند توصيل الطرف السالب للدائرة من المفترض أن يتجه التيار ناحية الطريق الأسرع للعودة للبطارية مرة آخرى

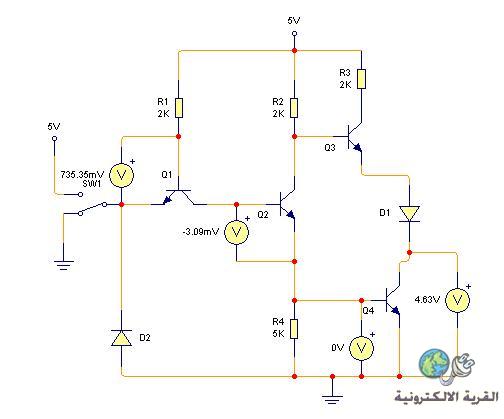

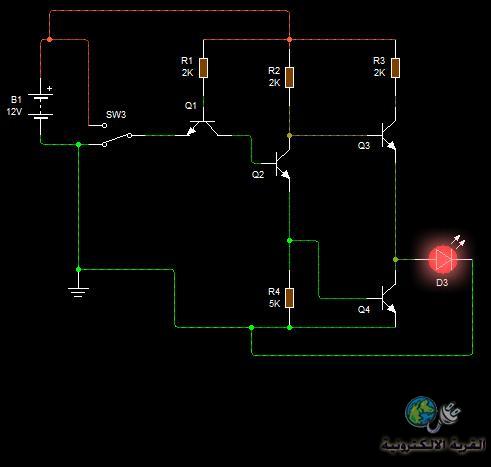

وكما تلاحظ أعلى الصوره ، عند خروج التيار من البطاريه فإنه يوجه أمامه ثلاث مقاومات كل منها 2 كيلوأوم
لكن التيار يختار المقاومة الثالثه للمرور عبرها بكثافة .
لقد إكتشفت خطأ الآن في أن المقاومة رثم ثلاثة كانت 2 أوم

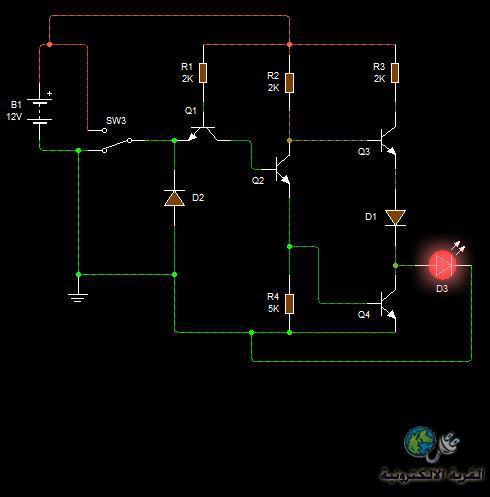

لذلك أعدت رسم الدائره
سأكمل بعد قليل ،،، إنشاء الله
--------------------------------
عدت والعود أحمد

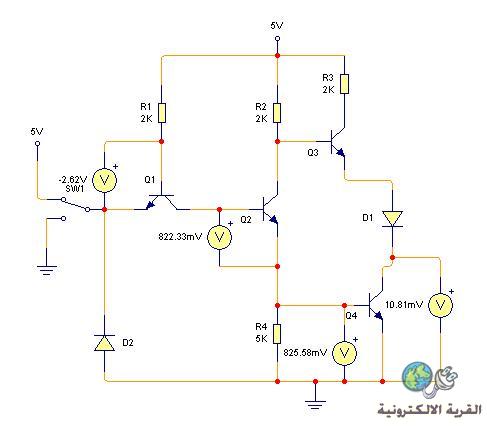

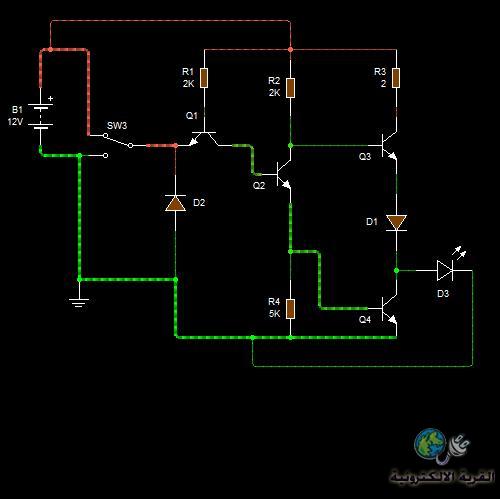

عندما يتحرك التيار بإتجاه المقاومات الثلاث الموصوله بالتوازي
سيجد أن المقاومة الأولى المربوطه بقاعدة الترانزستور الأول ومن المفترض أن يجد الطريق أمامه سالكاً للعودة مرة آخرى للبطارية عن طريق المرور من قاعدة الترانستور الأول والخروج من المشع لنفس هذا الترازستور للعودة مرة آخرى للبطارية
وفعلاً يحصل هذا لجزء بسيط من التيار
إذا ما الذي يمنع التيار من المرور بالكامل من مقاومة رقم 1 عن طرق قاعدة الترانستور الأول بإتجاه البطاريه.
مع أن الترانستور في هذه الحاله يشبه عمله عمل موصل عادي!!!
ألا أنه التيار يتوجه جزء منه ناحية المقاومة رقم 2 والمقاومة رقم 3

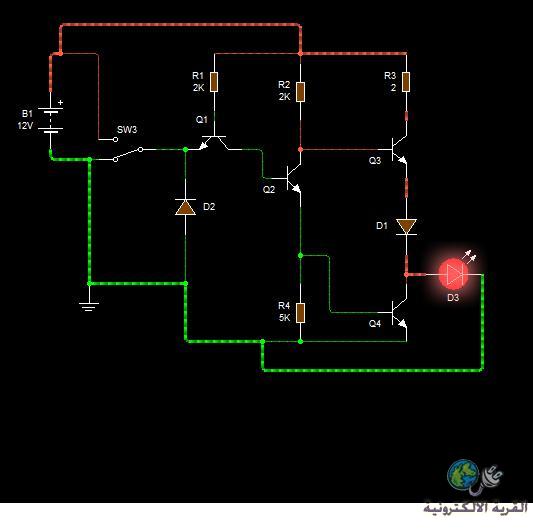

بل ومقدار التيار هذا (المار عبر المقاومة 2) كافي لكي يشغل الترانستور رقم 3 ليفتح الطريق أمام التيار ليضي الـ LED عابراً كل من المقاومة والترانستور والدايود.
ومن ثم العوده للطرف السالب
والسبب في ظني (لا أرجح صحة هذا السبب كثيراً)
والسبب هو أولاً أن الترانستور رقم 1 عند مرور التيار من قاعدته إلى مشعه فإنه لا يسمح بمرور التيار عن طريق مجمعه بإتجاه قاعدة الترانستور رقم 2
وهذا الأمر يعني أن التيار لن يمر من المقاومة 2 عن طريق مجمع الترانزستور 2 وبالتالي لن يتم قدح الترانستور رقم 4 ولن يمر تيار أيضاً من المقاومة 4
لذلك سيجد التيار نفسه أمام خيارين إما المرور عبر الترانستور رقم 1
أو المرور عبر الترانستور رقم 3
لأن الترانستور رقم 2 لم يتم قد شرارته
والبتالي سيتوزع التيار بين ترانستور رقم 1 وترانستور رقم 3 الذي تم قدح شرارته من التيار المار من المقاومة رقم 2
مع أن التيار منطقياً يمر من المكانين الصحيحين حسب فهمي
لكني لم افهم لماذا لم يتوجه بالكامل إلى الطريق الأسهل عن طريق المقاومة رقم 1
فهل هناك عامل جذب للتيار يجذبه بعد عبوره للترانستور رقم 3 حيث أن بعد تخطي الدايود والـ LED يتوجه مباشرة للطرف السالب
فهذه النقطة لم أفهمها جيداً ،،،
المهم أنه يعبر من الترانستورين رقم واحد ليعود لسالب البطاريه
ويعبر الترانستور رقم 3 ليضيئ بعدها الـ LED ليعود أيضاً لسالب البطاريه
وشكراً
