سؤال من جديد حول mono و stereo

[noor1144]

الان عندي مايك ستيريو جاك المايك له ثلاثة اطراف
ودائرة المكبر الاولي لها طرفان
كيف اوصل المايك لاحصل على افضل صوت
هل لازم دائرة تحويل من ستيريو الى مونو ( وماهي هذه الدائرة )
وهل دائرة التحويل هامه ام يجب الاستغناء عنها بجاك او توصيل خاص للاسلاك
لانني اريد ان احصل على افضل واجود صوووووووووت ممكن
يرجى اقتراح ووضع اكثر من دائرة واقتراح لان الموضوع هام بالنسبة لي

وايضا عند مخرج المكبر الاولي اريده يكون نخرج ستيريو وليس طرفان مونو ما الحل
؟؟
سامحونااا

[wleed antar]

المشاركة الأصلية كتبت بواسطة noor1144

الان عندي مايك ستيريو جاك المايك له ثلاثة اطراف
ودائرة المكبر الاولي لها طرفان
كيف اوصل المايك لاحصل على افضل صوت
هل لازم دائرة تحويل من ستيريو الى مونو ( وماهي هذه الدائرة )
وهل دائرة التحويل هامه ام يجب الاستغناء عنها بجاك او توصيل خاص للاسلاك
لانني اريد ان احصل على افضل واجود صوووووووووت ممكن
يرجى اقتراح ووضع اكثر من دائرة واقتراح لان الموضوع هام بالنسبة لي

وايضا عند مخرج المكبر الاولي اريده يكون نخرج ستيريو وليس طرفان مونو ما الحل
؟؟
سامحونااا

أولا لازم تعرف نوع المايك الموجود عندك سعوى أم ديناميكى ؟
وأظنك تقصد مايك الكمبيوتر العادى وهو بيكون من النوع السعوى ، وغالبا لن يصلح مع دائرة مكبر أولى عادية لأن هذا النوع يحتاج لفولت مع دارة المايك

على أى حال هو ليس استيريو لو كان مايك كمبيوتر ( سعوى ) والأطراف المستخدمة الأول والأخير فقط يعنى ليس الطرف الأوسط ، وبالنسبة لأن المكبر الأولى ليس استيريو فإن خرجة لن يكون استيريو طبعا ،
ومعنى استيريو أى 2 دخل (يمين وشمال ) وهى لن تفيد إلا أن يكون لديك دارة صدى صوت .

ويوجد فى هذا القسم دارات لهذا النوع من المايك .

وبالتوفيق.

[wleed antar]

ممكن ترفع صورة المايك ، ومخطط دائرة المكبر الأولى ربما أقدر أفيدك أكثر .

[noor1144]

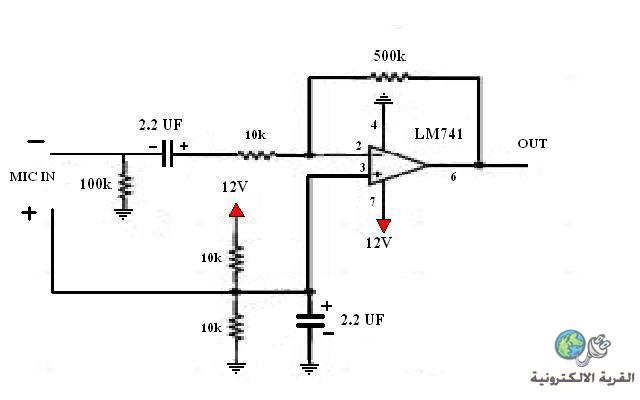

تفضل هذه دائرة المكبر الاولي المستخدمه

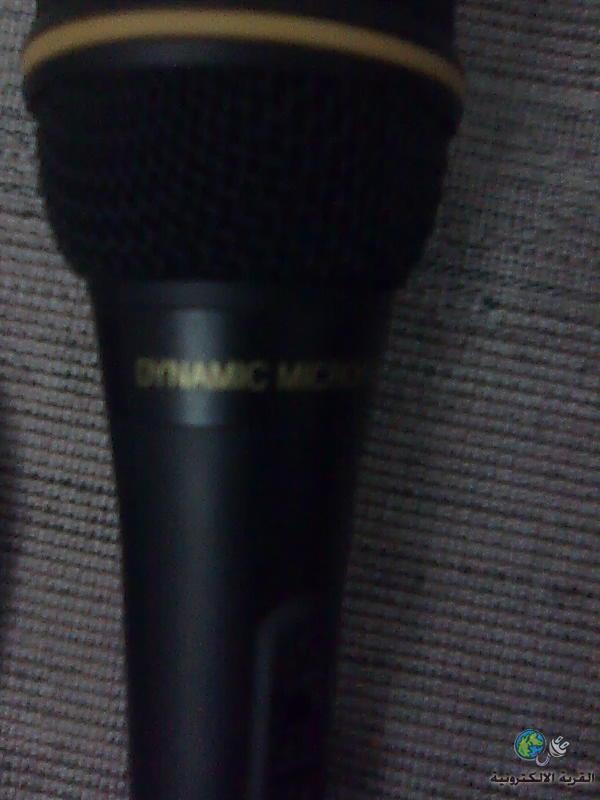

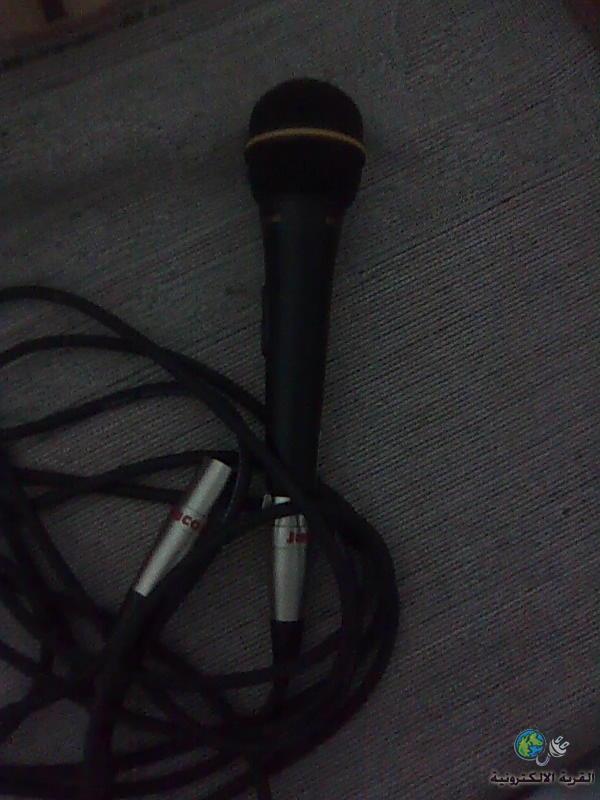

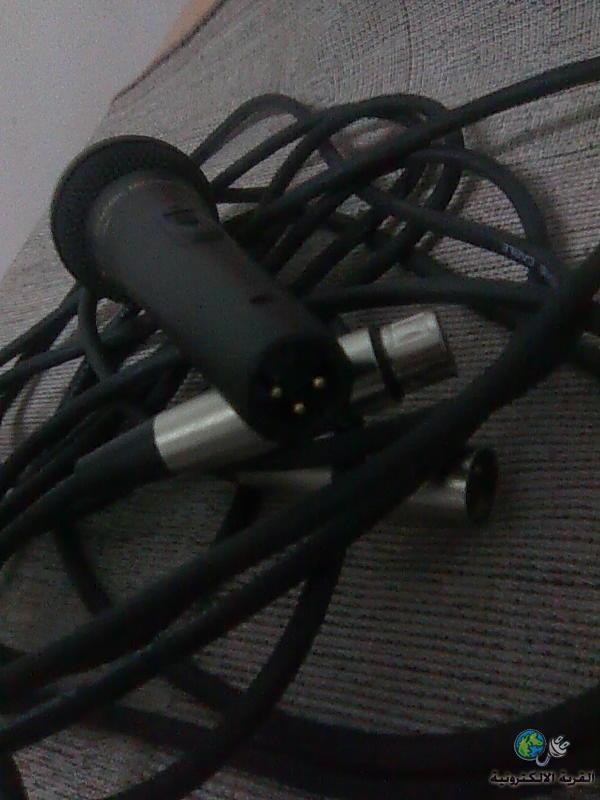

وهذه صور للمايك الديناميكي











المايك كما هو واضح هو ديناميكي له ثلاثة اطراف واريد ان يكون الصوت ستيريو
المدخل والمخرج بجوده خياليه
مع العلم انني عندي دائرة صدى صوت الموجوده في المنتدى
باستخدام pt2399
وشغاله تمام
يرجى شرج طريقة التوصيل جميعا
لان لها ايضا طرفين دخل وطرفين خرج

[wleed antar]

السلام عليكم

كيف الحال أخ نور

نعم المايك دايناميكى كما ذكرت حضرتك تمام لكن كان لازم أشوف الصورة عشان نكون على نور يا عم نور ،

وعلى فكرة أنا لسة الآن فاتح جهازى الكمبيوتر وقبلها بثوانى كنت باقفل دايرة أمبليفاير مع صدى صوت داخل علبة مشاريع خاصة بى للإستخدام المنزلى كى أقرأ فيها بإستخدام مايك من النوع السعوى كما فى الشكل التالى :

النوع السعوى ( الكوندنسر ):-

============
وأما هذان المايكان فهما من النوع الديناميكى ولكن لكل نوع خاصية من حيث الحساسية وزاوية الإلتقاط وهناك أنواع عديدة منهم ولكل نوع أهميته واستخدامه الخاص

والمشروع الذى عملته يصلح لإستخدام كلا النوعان الكندنسر والدايناميك تلقائيا والغرض هو القراءة فى المنزل يمكن استخدام السعوى بحرية ومن على بعد أما عندما أحتاج أن أسجل صوتى أو أتكلم على برامج محادثة على النت ففى هذه الحالة يهمنا أن لا يلتقط المايك أى صوت آخر فى المنزل مثل صوت مروحة أو تكييف أو أصوات خارجية مرتفعة أو أحد يتكلم بجوارك وفى هذه الحالة نلجأ لإستخدام المايك الدايناميكى .

لى موضوع مفتوح عن هذا الأمر وسيتم تكملته لاحقا إن شاء الله ،

---------------

بالنسبة لطلبك فمادمت تستخدم دارة صدى الصوت الموجودة فى المنتدى وبما أنك تستخدم لها مايك دايناميكى فقط فاتبع الآتى كما فعلت أنا منذ قليل ، وهو تقليل مقاومة الدخل ذات ال 510 كيلو المتصلة بطرف الدخل ( طرف رقم 6 للمتكاملة ) اجعلها تساوى 1 كيلو وبعد المكثف يمكنك وضع مقاومة فوليوم حوالى 22 كيلو ، وفى هذه الحالة يمكنك استخدام المايك الدايناميكى بحرية وبكفائة عالية ، مع العلم أن الأطراف المستخدمه هما قاعدتى المثلث ولن نستخدم الطرف الثالث مطلقا فهو له استخدام فى بعض الأنواع الأخرى وليس هنا فى هذا المايك رغم وجوده .

بالنسبة لخرج الدارة يمكنك توصيله مباشر على دارة بيز وتريبل إن أحببت ثم إلى دارة مكبر القدرة ويمكنك استخدام مكبر قدرة أرفقته فى إحدى المشاركات باستخدام TDA2030 ستجده فى هذا القسم وإن لم تجده سأبحث لك عنه إن شاء الله أو أعيد رفعه ،

وهذا ما قمت بعمله اليوم بالحرف الواحد فى مشروعى مضيفا عليه ، إمكانية التوصيل للمايك الكندنسرى كخاصية إضافية ، إن إحتجتها سأرسمها لك .

ملحوظة هامة جدا !

يجب أن تكون أسلاك الإشارة قصيرة قدر الإمكان داخل علبة المشروع وإلا فيجب استخدام سلك شيلد ضرورى جدا جدا لأن حساسية الدارة ستجعلها تلتقط إذاعة وضوضاء بمجرد إقتراب يدك من الدارة .


الآن أنت لست بحاجة لإستخدام الدارة التى رفعتها لى هنا والتى تستخدم فيها LM741 وهى ليست هنا بكفائة وأرى فيها ملاحظات فى التوصيل ليست سليمة لأن المتكاملة تحتاج لموجب وسالب وأرضى والدارة معك فيها ملاحظات ، على أى حال دعك منها ووصل كما ذكرت لك على دارة صدى الصوت بعد التعديل فى مقاومة المكبر الأولى كما اتفقنا .
وبالتوفيق

[noor1144]

جزاك الله خيرا
لقد عملت الي قلت عليه استغنيت عن دائرة المكبر الاولي وخفضت المقاومة 510
وبالفعل اشتغل المايك ولكن حساسيته مزعجة جدا لازم ابعد السماعة عني عشرة كيلو عشان اقدر اعلي الصوت
حاولت اغير بقيمه المقاومة ولكن من الصعب ضبط الصوت كما تريد فاذا بزيد قيمه المقاومة لايكون الصوت جميلا وبعدين مع قيمه 1 كيلو يوجد صوت هوا وصوت عالي كمان
مافهمت عليك هنا في هذه الفقرة

اجعلها تساوى 1 كيلو وبعد المكثف يمكنك وضع مقاومة فوليوم حوالى 22 كيلو

انا غيرت المقاومة فقط ومش عارف وين تقصد المقاومة المتغيرة بعد المكثف


وشيء مهم جدا بخصوص دائرة صدى الصوت

وجدت فيديو على يوتيوب فنبهرت بدائرة صدى الصوت
فقمت بمراسلته وارسل لي الدائرة
هذه هي الدائرة التي على يوتيوب
وهذا رابط للدائرة بملف pdf
رابط مباشر
http://tonepad.com/getFile.asp?id=98
واذا مافتح الرابط المباشر ادخل هذا الرابط
واضغط على To Download File... Click Here
http://tonepad.com/getFileInfo.asp?id=98
لما عملت الدائرة نفسها التي بالفيديو والملف المرفق هي جميله بصراحة
وهي ليست الموجوده في المنتدى 2 delay
انما
2.5 delay
يرجى المشاهده واخباري ماذا اعدل بها
لاني تعبت لما عملتها
وتعبت من ضبط المقاومات والصوت المزعج عند زياده التكرار
اريد ان يكون الصوت جميلا من غير اي ازعاج

ووجدت افضل ضبط هو بالمكبر الاولي 741 ووصلتها بدائرة صدى الصوت بنفس قيمة المقاومة 510 كان الصوت مقبول لحد ما والصدى رائع ولكن ماتجرات ازيد التكرار خوفا
من صوت الهليكوبتر الذي سيحصل

ومافهمت عليك كيف تريد دائرة المكبر الاولي التعديل
ياريت رسمها بعد التعديل لانها تهمني جدا وهي رائعة ايضا
وشكرا

[wleed antar]

إذن المايك لديك يلتقط من على بعد وهذا ليس للإستخدام الفردى بل يستخدم للكورال أى لمجموعة من الناس ويتم إستخدامه بأن يكون معلقا وسط المجموعة كما فى الصورة التالية :-

ويقف المتحدثون حوله وهذا النوع يلتقط من جميع الزوايا بنفس القوة وبحساسية أعلى من الداينميك المعتاد الفردى

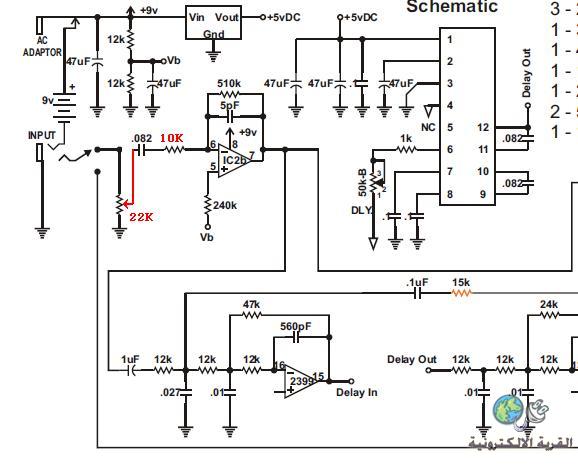

وعلى أى حال فإنك يمكن أن تقوم بعمل التعديل ذى اللون الأحمر الذى أضفته لك هذا :-

[noor1144]

إذن المايك لديك يلتقط من على بعد وهذا ليس للإستخدام الفردى بل يستخدم للكورال أى لمجموعة من الناس ويتم إستخدامه بأن يكون معلقا وسط المجموعة كما فى الصورة التالية

على ما اعتقد ان عندي مشكله في اختيار المايكات
كل ما اجيب واحد بيطلع فيه مشكله
والسوق اصلا تعبان كله بضاعة صينيه ولاتعرف تختار ايه ولا ايه
فماذا تنصح باستخدام مايك ديناميكي لحل المشكله
ماهي مواصفاته ؟

وماذا عن دائرتك التي صممتها صدى صوت -كيف جودتها -
ممكن توضح لنا اي دائرة استخدمت هل 2 ديلي ام 2.5
ام الموجوده في الداتا شيت
وماذا اضفت عليها من اضافات وهل اخترت ال tda في دائرة تكبير الصوت ؟؟

انا بفكر اعمل دائرة صدى الصوت الموجوده في الداتا شيت لانها دائما الاصح
ولكن السؤال هل تحتاج الى دائرة مكبر اولي
؟؟؟
