تحديد تيارت المصادر

[ibrahim hatim]

بسم الله الرحمن الرحيم

السلام عليكم

لى سؤال للاخوان فى المنتدى

كيف احسب اقصى تيار لمصارد الامداد المختلفه

بطاريات - مولدات - الواح طاقه شمسيه .................الخ

[a7mad 3abdo]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

بسم الله الرحمن الرحيم

السلام عليكم

لى سؤال للاخوان فى المنتدى

كيف احسب اقصى تيار لمصارد الامداد المختلفه

بطاريات - مولدات - الواح طاقه شمسيه .................الخ

اعتقد انه بيكون من قدرة المصدر المقدره بالواط
يعني مثلا قدرة المصدر = اقصي تيار * فرق الجهد
فيكون اقصي تيار = قدرة المصدر بالواط / فرق جهد المصدر بالفولت

[فهد المنصور]

كما ذكر المهنس a7mad 3abdo ..
من خلال قراءة القدرة المكتوب على جسم البطارية او المولد او اي مصدر اخر للكهرباء .. يمكن التوصل الى قيمة اقصى تيار تستطيع اعطاءه ..

[ibrahim hatim]

المشاركة الأصلية كتبت بواسطة Fahad

كما ذكر المهنس a7mad 3abdo ..
من خلال قراءة القدرة المكتوب على جسم البطارية او المولد او اي مصدر اخر للكهرباء .. يمكن التوصل الى قيمة اقصى تيار تستطيع اعطاءه ..

ولكن اخى فى البطاريات الصغيره (نسبيا) 1.5 و 9 لايوجد شئ يدل على القدره

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

ولكن اخى فى البطاريات الصغيره (نسبيا) 1.5 و 9 لايوجد شئ يدل على القدره

هنا ممكن عمل تجربة بسيطة و هي ان توصل المصدر الى مقاومة 1 كيلو متغيرة و نوصل الفولتميتر على التوازي مع المقاومة . نبدأ بزيادة التيار من خلال انقاص المقاومة تدريجيا الى ان يصبح هبوط الجهد يعادل 2,5% من جهد المصدر في حالة عدم التحميل .فيكون عندها اقصى تيار للبطارية اما نقيسة او نحسبه من قانون اوم .

[فهد المنصور]

ولكن اخى فى البطاريات الصغيره (نسبيا) 1.5 و 9 لايوجد شئ يدل على القدره

كتابة القدرة على البطاريات الصغير سيمكن المستخدمين المقارنة بين شركات البطاريات المختلفة ..
وأظن ان لهذا السبب لا تضاف مثل هذه المعلومات على جسم البطاريات الصغيرة .

[ibrahim hatim]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

هنا ممكن عمل تجربة بسيطة و هي ان توصل المصدر الى مقاومة 1 كيلو متغيرة و نوصل الفولتميتر على التوازي مع المقاومة . نبدأ بزيادة التيار من خلال انقاص المقاومة تدريجيا الى ان يصبح هبوط الجهد يعادل 2,5% من جهد المصدر في حالة عدم التحميل .فيكون عندها اقصى تيار للبطارية اما نقيسة او نحسبه من قانون اوم .

شكرا على الردود اخوانى

ولكن
اخ حيدر

صراحه لم استوعب الفكره جيدا

هل يمكنك شرحا تفصيلا ببطاريه 9 فولت فضلا

[حيدر علاج حسن]

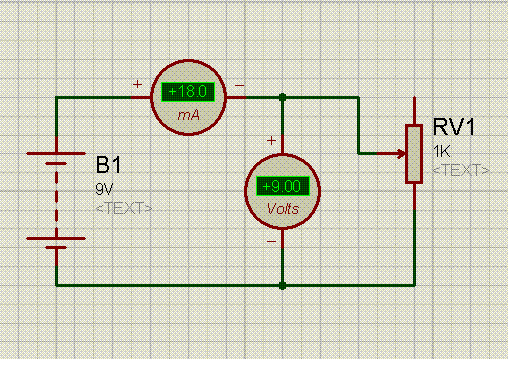

اوصل الدائرة كما في المخطط . مع وضع المقاومة المتغيرة على 1 كيلو . ثم ابدأ بانقاص المقاومة تدريجيا الى ان يصبح الجهد 8,775 فولت . عندها ستكون قراءة الاميتر هي اقصى تيار تعطيه البطارية .



اختيار المقاومة المتغيرة يجب ان يكون ملائم لسعة البطارية . و هذا تقديره متروك لنا من خلال التوقع المسبق لاقصى تيار تعطيه البطارية .
