[akbaman]

حمل ذو ثلاثة ملفات متساوية ربطت على شكل دلتا الى مصدر للتيار المتناوب ضغطه (380) فولت , قيست قدرة الحمل بواسطة جهازين لقياس القدرة فكانت قراءة كل منهما (30) كيلوواط , احسب قيمة التيار الذي يسحبه الحمل .

انا اعلم ان قانون القدرة هو

ثيتا p = 1,73 * I *V *cos
P = w1+w2 = 30 +30 =60

وهنا المطلوب هو التيار ولكن جيب تمام الزاوية مفقود كيف استخرج جيب تمام الزاوية (cos) لكي استخرج التيار ؟
ارجو الرد سريعا
مع الشكر والتقدير

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الحبيب طرح هذا السؤال بهذا الاسلوب يدل دلاله كافيه بان طارحه واحد

استاذ ويفهم جيدا فى قانون القدره ويريد الاستعراض او اختبار لقدرات الاخرين

شىء مدهش للغايه عندما يكون هناك اناس لديها هذا الكم الهائل من المعلومات

وتبخل بعدم طرحها على ارضية هذا المنتدى الموقر حتى يستفيد منها الاخرين

مثلى حيث اننى مبتدىء فى مجال الكهرباء ولااعرف عنها شىء .

طيب يااخى طالما عندك هذا الكم من هذه المعلومات افض علينا علشان خاطر

ربنا وخاطر شهر رمضان الكريم من هذه المعلومات حتى تفيدنا كمبتدئين فى هذا المجال

على فكره انا بكون زعلان اوى اوى وبسخط سخط جامد على الناس اللى

بتعمل كده لان فى موضوع تحت عنوان سؤال وجواب على ارضية هذا المنتدى

الموقر يجب طرح هذه الاسئله فيه والاجابه عليها حيث ان هذا الموضوع

بمثابة ارض وقف لله تعالى وعلما ينتفع به فاحرص جيدا على هذه الصدقه

الجاريه

على العموم معلهش كله بخاطره ويعوضنا خيرا واليك الاتى :

على فكره نسيت اقول لك بان سؤالك هذا مش ملاحظ بانه فيه لفه شويه

وفيه كمان ؟ ولااقولك بلاش خلينا فى المضمون

اضف الى جهازك الواتميتر

جهاز امبيروميتر وجهاز فولتميتر ودن قراءة الجهازين ولتكن قراءة

الامبير 98.68 امبير لكل وجه من مستويات الطاقه R وا S طبعا التوصيل دلتا

وقراءة الفولتميتر 380 فولت طيب لماذا انا عملت كده علشان احصل على مثلث

القدره وبعد كده احصل على معامل القدره POWER FACTOR ( )

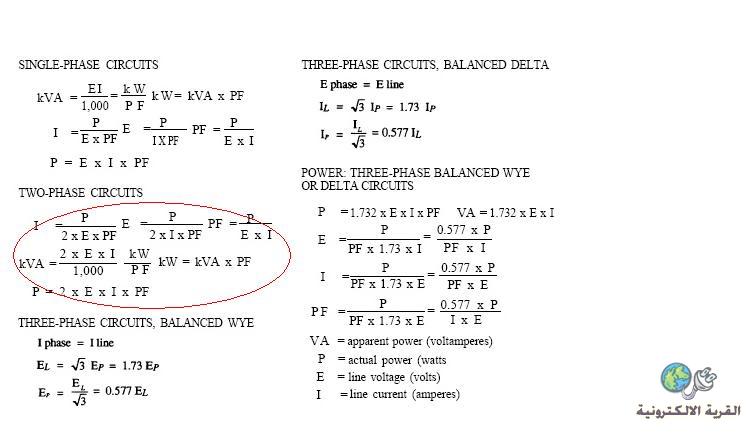

وبعد كده عليك الباقى فى تطبيق القانون ادناه وانا مؤشر عليه فى دائره

بالون الاحمر

على فكره من خلال هذه القوانين طبق براحتك كيف تشاء تجيبها من هنا تجيلك من هنا

شكرا حبيبى وكل سنه وانت طيب

[عوني73]

السلام عليكم ورحمة الله وبركاته

طيب اذا ممكن توضح ماهو الحمل او ماهي الملفات الثلاث هل هي لمحول او شيء اخر
اذا كانت لمحول فالمحولات تقاس بالفولت امبير لعدم معرفتنا للحمل المراد تغذيته
نرجو التوضيح اذا ممكن

[ابوقشه]

النتائج السابقه فى حال اذا توافرة الاجهزة التى تم الذكر عنها

اما فى حالة عدم توافر الاجهزه تكون الحسابات كالاتى :

للتيار المتردد ذى الوجهين معامل للدائره قدره 2 = 1.414

ومن هنا يكون الامبير الحقيقى الخالى من السعه والحث يكون كالاتى :

P/380* 2= 537.4

60KW*1000/537.4= 111.6

اذا الامبير الحقيقى على كل مستوى من مستويين الطاقه L1 وا L2 = 111.6 امبير

ولايجاد معامل القدره اللى هو ضائع على حد قولك يمكن حسابه كالاتى :

60000 وات / 1.414 × 380 × 111.6 = 1.00043

اى PF = واحد صحيح

شكرا حبيبى

[NSRMSR]

اقتباس المشاركة الأصلية كتبت بواسطة ابوقشه النتائج السابقه فى حال اذا توافرة الاجهزة التى تم الذكر عنها اما فى حالة عدم توافر الاجهزه تكون الحسابات كالاتى : للتيار المتردد ذى الوجهين معامل للدائره قدره 2 = 1.414 ومن هنا يكون الامبير الحقيقى الخالى من السعه والحث يكون كالاتى : P/380* 2= 537.4 60KW*1000/537.4= 111.6 اذا الامبير الحقيقى على كل مستوى من مستويين الطاقه L1 وا L2 = 111.6 امبير ولايجاد معامل القدره اللى هو ضائع على حد قولك يمكن حسابه كالاتى : 60000 وات / 1.414 × 380 × 111.6 = 1.00043 اى PF = واحد صحيح شكرا حبيبى

اخى الحبيب م ابو قشه
سلام الله عليك
كل سنه وانت بالف صحه وعافيه وكل المسلمين

بالنسبه للمعادلات فهى صحيحه ولكن لدى تعليق على طريقة استخدامها

لانك عوضت عن معامل القدرة فى معادلة القدرة ب 1
فطبيعى جدا ان معامل القدرة فى الاخر يطلع ب 1

وده مخالف للعقل والمنطق كيف يكون معامل القدرة لحمل حثى ب 1

ارجوا مراجعة المعادله P=1.14 *E*I*PF
60000=1.14*380*I*PF

[ابوقشه]

اقتباس المشاركة الأصلية كتبت بواسطة NSRMSR اخى الحبيب م ابو قشه

اقتباس المشاركة الأصلية كتبت بواسطة NSRMSR سلام الله عليك كل سنه وانت بالف صحه وعافيه وكل المسلمين بالنسبه للمعادلات فهى صحيحه ولكن لدى تعليق على طريقة استخدامها لانك عوضت عن معامل القدرة فى معادلة القدرة ب 1 فطبيعى جدا ان معامل القدرة فى الاخر يطلع ب 1 وده مخالف للعقل والمنطق كيف يكون معامل القدرة لحمل حثى ب 1 ارجوا مراجعة المعادله P=1.14 *E*I*PF 60000=1.14*380*I*PF

ــــــــــــــــــــــــــ

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الحبيب ومهندسنا الغالى / نســـــــــــر مصر

كل سنه وحضرتك طيب بمناسبة شهر رمضان الكريم

اما بالنسبه : لانك عوضت عن معامل القدرة فى معادلة القدرة ب 1
فطبيعى جدا ان معامل القدرة فى الاخر يطلع ب 1

انا ليسى عوضت ولكن النتائج هى التى فرضت نفسها

على حسب ماورد فى قانون القدره

p/s=pf

اما بالنسبه : وده مخالف للعقل والمنطق كيف يكون معامل القدرة لحمل حثى ب 1

تعليق جميل ورائع ولكن من الذى قال ان هذا الحمل حثى

ياسيدى الفاضل هذا الحمل مجهول فى بداية المشاركه

ليسى معروف حمل حثى او مادى ارجو ان تددقق جيدا

فيما ذكره اخى الكريم فى بداية المشاركه

مع انه اخى الكريم اللى وضع هذا السؤال دخل على النت

ولاعبرنا باى تعليق او مشاركه فماذا تسمى هذا ؟

ولكن انت اشكرك كل الشكر والتقدير على تعليقك الجميل

ومشاركتك الطيبه وكل سنه وحضرتك طيب

وشكرا حبيبى

[حيدر علاج حسن]

اقتباس المشاركة الأصلية كتبت بواسطة akbaman حمل ذو ثلاثة ملفات متساوية ربطت على شكل دلتا الى مصدر للتيار المتناوب ضغطه (380) فولت , قيست قدرة الحمل بواسطة جهازين لقياس القدرة فكانت قراءة كل منهما (30) كيلوواط , احسب قيمة التيار الذي يسحبه الحمل . انا اعلم ان قانون القدرة هو ثيتا p = 1,73 * I *V *cos P = w1+w2 = 30 +30 =60 وهنا المطلوب هو التيار ولكن جيب تمام الزاوية مفقود كيف استخرج جيب تمام الزاوية (cos) لكي استخرج التيار ؟ ارجو الرد سريعا مع الشكر والتقدير

السلام عليكم
اخي العزيز . المعادلة فيها مجهولين التيار و معامل القدرة . فلحساب احدهما لا بد من قياس الاخر عمليا او الحصول عليه من لوحة البيانات المسجلة على الحمل . وبما ان الحمل حثي بات من الضروري معرفة معامل القدرة . لانه اكيد اصغر من الواحد .
المعادلة الثانية التي ذكرتها غير صحيحة . لان القدرة الكلية ليست حاصل جمع قدرتين بل حاصل جمع 3 قدرات .

[akbaman]

اشكر جميع الاخوان الذين شاركوا بالرد ومحاولات الحلول وبارك الله

فيكم ولكن لم يتوصل احد منكم الى حل صحيح ولقد ارسلت اكثر من رد

ولم يظهر لا ادري لماذا ولكن بالنسبة للاخ ابو قشة المحترم اعتب عليك

كثيرا لانك تسئ الظن واتهمتني باني اضع السؤال لاختبار الاخرين ولكن

هذه ليس من اخلاقي فانا جاد بالموضوع واني لساعات طوال احاول

وضع قانون ايجاد معامل القدرة وفي وضعه صعوبة لوجود فيه جذر

وتربيع واقواس فقد اتعبني ولكني سانزله لكم باذن الله مضيفا معلومات

اخرى للفائدة ولتسهيل الحل وقد اشكل علية تطبيق القانون لان القدرتين

متساوية وطرح واحدة من الاخرة حسب القانون يساوي صفرا والحقيقة

احتاج لمتخصص في الرياضيات اكثر من احتياجي لمتخصص في

الكهرباء لعدم اقتناعي برد اي احد من الاخوان وللاسف ولكني اشكر

الجميع جدا لتعاونهم ومحاولاتهم وساتابع معكم ولي عودة وبارك الله فيكم

جميعا
