ممكن تحويل الموجه المربعة

[abdullah1200]

السلام عليكم ورحمة الله وبركاته
اريد مكنم اذا احد يعرف يحول الموجة المربعة الى موجه جيبية يدلني على الطريقة

انا قدرت احولها باستخدام المقارن بس معروف المقارن ما يتحمل تيار سحب عالى
ياريت اذا في احد يعرف طريقة تحويل الموجة المربعة الى موجة جيبية وتتحمل تيار عالي شوية يدلني على الطريقة

والف الف شكر مقدما

[iiirrr]

انا لدي الحل (لكن قد يكون غير عملي) .

[abdullah1200]

بليييييييييييز الحل
ممكن يطور ويصير عملي
بليييييييييييز iiirrr

[iiirrr]

اسف على تاخري بسبب مشاكل بالنت .

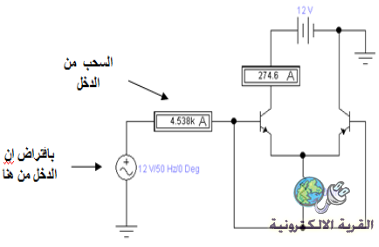

هذه الدائرة تمكنك من سحب تيار عالي من ال OPAM .
تحصل على Positive Voltage وذلك بتحويل الموجة المربعة الى ديسي موجب .
تحصل على Negative Voltage وذلك بتحويل الموجة المربعة الى ديسي سالب.

[IMG]http://up.**********/files/1evsw5dzocnch058ap3h.jpg[/IMG]

طعبا هذا على اعتبار انك تستطيع توليد موجة جيبية من OPAM

[abdullah1200]

المشاركة الأصلية كتبت بواسطة iiirrr

اسف على تاخري بسبب مشاكل بالنت .

هذه الدائرة تمكنك من سحب تيار عالي من ال OPAM .
تحصل على Positive Voltage وذلك بتحويل الموجة المربعة الى ديسي موجب .
تحصل على Negative Voltage وذلك بتحويل الموجة المربعة الى ديسي سالب.

[IMG]http://up.**********/files/1evsw5dzocnch058ap3h.jpg[/IMG]

طعبا هذا على اعتبار انك تستطيع توليد موجة جيبية من OPAM

معليش بس ما عرفت فين الخرج الجديد من الدائرة

[أسامة مأمون]

ركب ملف و مكثف على التوالى على حسب التردد إحسبه من قانون الرنين
و إنشاء الله تنفع

[iiirrr]

الخرج الجديد على المقاومة Load .

[abdullah1200]

المشاركة الأصلية كتبت بواسطة iiirrr

الخرج الجديد على المقاومة Load .

شكرا لك على الرد على سؤالي الغريب
ما كنت شايف مقاومة LOAD

طبقت الدائرة على البرنامج بس كان السحب من الدخل (OPAM) كبير جدا

ممكن تتأكد من توصيلي قد يكون فيه خطأ






وشكرا جزيلا لك على المتابعة
