سؤال عن الريليه

[علاء الراشد]

السلام عليكم
ممكن صور للريليه
وا طرق تركيبة وانواعه وماهو رمزه
وشكرا

[abdullah1200]

بصراحة مالقيت عندي صورة حقيقية واضحة وبسيطة

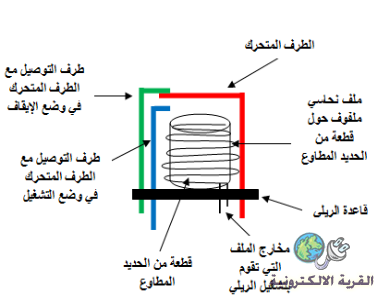

رسمتلك صورة تكفي بالغرض واضحة وسهلة وهي كالتالي




فالريلي عبارة عن مفتاح ميكانيكي

يعتمد على المغناطيس الكهربائي
فكرة عمله
عندما لا يوجد جهد مطبق على أطراف الملف فان الطرف المتحرك (الاحمر) يكون متصل مع الطرف الثابت (الاخضر)
كما في الشكل السابق

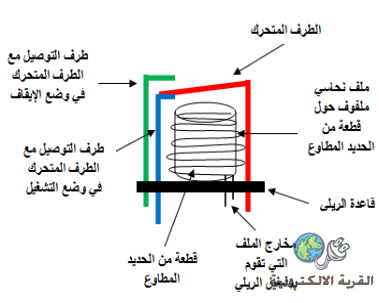

وعند تطبيق جهد على اطراف الملف يؤدي ذلك الى مغنطة القلب الحديدي وبدوره يسحب العضو المتحرك (الاحمر) ويقوم بتوصيله مع العضو الثابت (الازرق)

والشكل التالي يوضح ذلك

[فهد المنصور]

شكراً للمهندس عبدالله على التوضيح والرسم ..

بخصوص انواع الريلي ..

هناك انواع كثيرة للريلي وهي تختلف بحسب الحجم والقدرة وعدد الاطراف وحتى سرعة الاستجابة ..

في هذه الصفحة ستجد اهم الانواع
http://www.qariya.com/electronics/relay.htm

[علاء الراشد]

شكرا على سرعة الرد
ماهو اقصى تيار يتحمله الريليه

[حيدر علاج حسن]

كل ريلي مكتوب عليه جهد الملف . واقصى تيار و جهد يتحمله مفتاح الريلي .
