دوائر إحساس بمستوى : الضوء - المياه – الحرارة ......

[F.Abdelaziz]

دوائر إحساس بمستوى : الضوء - المياه – الحرارة ......

1- دائرة الاحساس بالإظلام باستخدام ترانسزتور واحد كمفتاح
عندما ينخفض مستوى الضوء عن حد معين يضىء الليد .
يمكن ضبط المستوى الذى يضىء عنده الليد بالمقاومة المتغيرة .

الدائرة الكهربية : كما فى الشكل
المكونات او العناصر :

SW1 = Toggle switch
R1 = 470 ohm
R2 = 2200 ohm
R3 = 1k ohm
R4 = LDR
VR1 = 47k ohm
Transistor BC108
LED = 5mm standard

طريقة العمل:
هذه الدائرة تستخدمالترانزستور (BC108) كمفتاح الكترونى .
عملالترانزستور:
عندما يكون الجهد على قاعدة الترانزستور أقل من 0.6 Vيكون الترانزستور فى حالة عدم توصيل أى يكون off , ومن ثم لا يمر تيار منخلال الترانزستور من الجمع إلى المشع , ولا يمر تيار خلال R1 ولا خلال الليدوالنتيجة لا يضىء الليد .
yاذا وصل جهد القاعدة الى اكبر من 0.6 Vيصبح الترانزستور فى حالة توصيل أى on , فى هذه الحالة يمرالتيار من المجمع إلى المشع قادما من الطرف الموجب للبطارية مارا بالمقاومة والليدوعائدا إلى طرف البطارية السالب, الان يضىء الليد .
المقاومة المتغيرة (VR1) والمقاومة المعتمدة على الضوء LDR (R4) على التوالى (معإهمال المقاومة R3 لإنها صغيرة بالمقارنة بالمقاومة( VR1 وهما يشكلان ما يعرفبدائرة "تقسيم الجهد"للتحكم بجهد القاعدة ومن ثم مستوىتشغيل الدائرة .





2- دائرة الإحساس بسطوع الضوء (طلوع النهار) باستخدام ترانزستور واحدفقط كمفتاح

[ahmed115]

جزاك الله خير اخى فتح الله على مجهودك المثمر
واسمح لى باضافة بسيطة كزيادة فى توضيح عمل الدائرة للمبتدئين

نظرا لوجود المقاومة الضوئية فى الناحية السفلى من مجزئ الجهد والذى يتكون من المقاومة المتغيرة والمقومة الضوئية فان جهد البطارية يتوزع بينهما
وفى حالة تسليط الضوء على المقاومة الضوئية او طلوع النهار فان قيمتها تقل لتصل فى بعض الانواع الى 100 اوم
فى تلك الحالة فان 100 اوم سيكون نصيبها من جهد البطارية قليل جدا لدرجة انه لن يستطيع توفير 0.6 فولت اللازمة لتشغيل وصلة القاعدة / مشع
وعليه لن يعمل الترانزستور فى بزوغ النهار لعدم مرور تيار كافى فى قاعدة الترانزستور

فى حالة دخول الليل او الاظلام سيعاد توزيع جهد البطارية من جديد نظرا لتغير المقاومة الداخلية للمقاومة الضوئية وعليه ستصبح قيمتها حوالى واحد ميجا او اكثر حسب النوعية وعليه سيكون نصيبها من جهد البطارية كبير جدا لدرجة تجعله كافى لتوفير جهد انحياز اكثر من 0.6 فولت للوصلة قاعدة / مشع وعليه سيبدا تيار القاعدة بالمرور اولا ثم يليه تيار المجمع / مشع وبذلك يضيئ الليد

وطريقة ضبط حساسية المقاومة الضوئية للضوء تتم على البرنامج بوضع معيارها فى المنتصف وتحريك مؤشر المقاومة المتغيرة الى ان يضيئ الليد عندها نعرف قيمة المقاومة المطلوبة للعمل كمقاومة مجزئ الجهد العلوية
اما فى الواقع فيتم تغيير المقاومة المتغيرة لاعلى واسفل الى ان يتم ضبط الدقة التى نريدها لحساسية المقاومة الضوئية حسب شدة الضوء سواء شديد او ضعيف كما نرغب

المقاومة الصغيرة R3 ليس لها اى فائدة تذكر فى الدائرة طالما هناك مقاومة على قاعدة الترانزستور لحمايته فهى بديله عنها
وتوضع R3 بقيمة 2 كيلو او اقل حسب جهد البطارية عندما يكون هناك خوف على الترانزستور لحظة ضبط معيار المقاومة المتغيرة ان يصل الى الصفر فيمر تيار كبير على قاعدة الترانزستور فيحترق

[سعيد قادر]

طب ممكن صورة توضيحية استاذ احمد؟؟

[ahmed115]

المشاركة الأصلية كتبت بواسطة سعيد قادر

طب ممكن صورة توضيحية استاذ احمد؟؟

ازيك ياحج سعيد
كويس انك عارف اسمى والله
اول مرة تطلب منى شيئ او تدخل فى حوار معايا
ياراجل سيبك من الاشاعة اللى مطلعنها عليا بانى مستفز ههههههه
كلمة مستفز كانوا بيطلقوها عليا زمان لانى انى كنت داخل متحمس وعاوز افهم
ياراجل انت ناسى حقوق الجيرة نهائى ولا مرة طليت عليا وقلت عامل ايه ياجارى
كل سنة وانت طيب ياحج سعيد
وان شاء الله هنزل لك الصورة

[ahmed115]

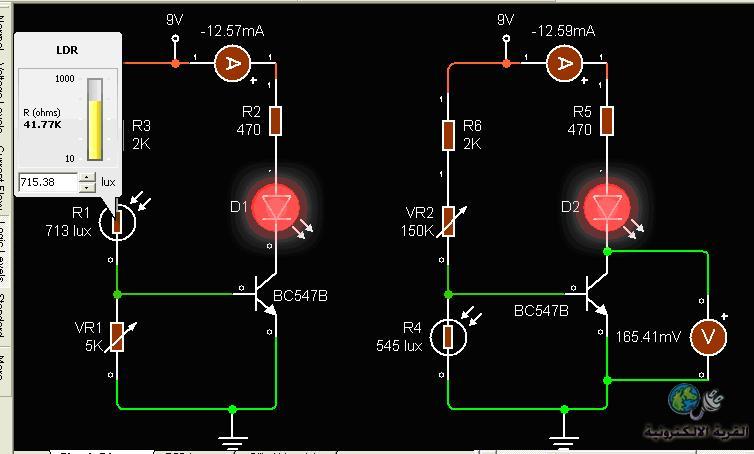

اهم مافى الموضوع عند تشغيل الترانزستور كمفتاح اننا ندخله فى التشبع وذلك بجعل الجهد بين المجمع والمشع تقريبا 0.2 فوت حتى لايسخن الترانزستور لان ممكن الترانزستور يولع الليد وهو شغال مكبر وده هيخليه يسخن وهو غير مطلوب

المهم بالنسبة للخلية الضوئية عند وضعها فى الاعلى يكفى مقاومة متغيرة عشرة كيلو تحت نضبط منها حساسية الخلية للضوء وايضا بنضبط منها شدة تيار الليد
وانا مضبطها على الوضع ده وقيمتها خمسة كيلو اوم وهى تضيئ الليد لاقل كمية من الضوء يسقط عليها



بالنسبة لوضعها فى الاسفل حتى تضيئ بالليل بنحتاج الى مقاومة كبيرة فى الاعلى حتى نستطيع التحكم فى جهد القاعدة لان المقاومة الضوئية فى الظلام بيكون قيمتها عالية وعشان نقدر نقسم الجهد لازم نزيد المقاومة العلوية حتى يحدث توازن ونستطيع التحكم فى تيار القاعدة وبالتالى تيار المجمع
حطيت انا مقاومة متغيرة نصف ميحا وضبطت الوضع على 150 كيلو للمقاومة المتغيرة وتقريبا حساسية المقاومة الضوئية فى المنتصف ولاحظ انها على البرنامج عندى قيمتها 10 ميجا يعنى لو واحد ميجا هيكون ضبط حساسيتها اسهل
بالنسبة للمقاومة 2 كيلة لحماية الترانزستور وضعها فوق احسن لان وجودها على القاعدة مباشرة بيخلى صعب التحكم فى تيار القاعدة عن طريق مجزئ الجهد او لنقل لايكون هناك حساسية للتغير فى قيم المقاومات عشان كده نقلتها فوق حتى اذا وصلت قيمة المقاومة الضوئية لقيمة صغيرة لايحترق الترانزستور وكذلك فى حالة المقاومة المتغيرة ربما اثناء التغيير تصل قيمتها الى الصفر غصب عنك ويحترق الترانزستور

[anmar_ae]

السلام عليكم اخوان انا عضو جديد وارجو مساعدتي في فهم الفرق بين المقاو ntc ptc[/]

[غزة 1]

ممكن حد يقلي طريقة توصيل المقاونة المتغيرة لانها لها ثلاث اقطاب
مثل الصور هذه
