ارجو اقتراح بور سبلاي لهذه الدائرة

[حيدر علاج حسن]

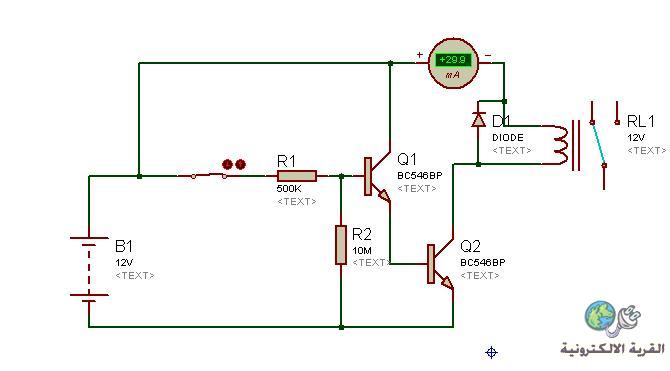

ارجو ممن لدية الخبرة اقتراح مخطط لتجهيز هذه الدائرة بجهد 12 فولت بدل البطارية حيث انني اريد تشغيلها على جهد 220 فولت 50 هيرتز .
افضل استخدام مكثف سيراميك و زينر دايود

[abdullah1200]

اسمحلي أخ حيدر علاج حسن

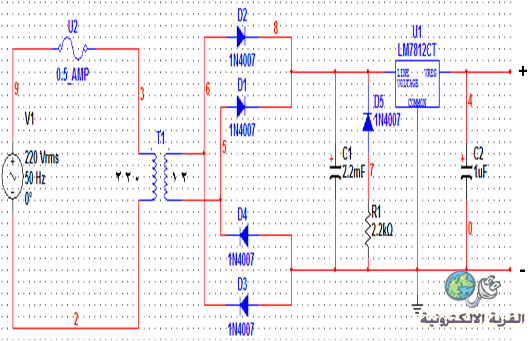

ممكن تستخدم هذه الدائرة فهي جيدة جدا
وتتحمل تيار 1 امبير
يعني تشتغل معاك 100%
وهي اكثر الدوائر استخدام تقريبا




رمضان كريم

[سعيد قادر]

بس هو يريدها بمكثف سيراميك وزينردايود وليست بمحولة ؟

[abdullah1200]

عفوا لم اقرا الاخير

ان شاء الله الدائرة جايه

بس هل تريد استخدام المتكامله 7800 ام تريد بدون المتكاملة (باستخدام ترانزستور)

وطبعا اي دائرة بدون المحول تكون خطرة في الاستخدام

ارجو الرد

[astra]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

ارجو ممن لدية الخبرة اقتراح مخطط لتجهيز هذه الدائرة بجهد 12 فولت بدل البطارية حيث انني اريد تشغيلها على جهد 220 فولت 50 هيرتز .
افضل استخدام مكثف سيراميك و زينر دايود

أخى حيدر اولا كل سنة وانت طيب
ثانياالدائرة تحتوى على ترانزستورين اى انها بحاجة الى مكثف كيميائى كبير نسبيا ليقوم بعملية تنعيم مناسبة ( بالميكرو ) ومن المعروف ان مكثفات السيراميك عادة تكون بقيم صغيرة بالنانو والبيكو
ثالثا اذا كنت ستسخدم المكونات التى ذكرتها فقط بدون محول فاعتقد ان قيمة مكثف السيراميك بالحسابات ستكون حوالى 460 نانو فاراد اما الدائرة نفسها فقد تم نشرها مرارا بالمنتدى وطبعا انت عارف الكلام ده علشان كدة حاسس بان الموضوع فيه تكه هههههه ]

[ahmed115]

ارجو ممن لدية الخبرة اقتراح مخطط لتجهيز هذه الدائرة بجهد 12 فولت بدل البطارية حيث انني اريد تشغيلها على جهد 220 فولت 50 هيرتز .
افضل استخدام مكثف سيراميك و زينر دايود

بالنسبة لدائرتك ليا استفسار :

هل الريلاى يعمل فعلا على 30 مللى ؟
ليه بتستخدم اتنين ترانزستور مع ان ترانزستور واحد يقدر يعطيك نفس التيار بسهولة
ايه فايد المقاومة 10 ميجا ؟ لو رفعتها ولاهيحصل شيئ
المقاومة 500 كيلو حاططها عشان تضعف تيار القاعدة يبقى ليه ماتستخدم ترانزستور واحد وتريح نفسك او ترانزستور اخر يعمل على تيار قاعدة صغير ؟


بالنسبة لدائرة الباور عندنا فى المنتدى دوائر كتير مثل دائرة عصفور الكنارى والتيار عندك ضعيف جدا يعنى هتستخدم مكثف مع مقاومة على التوازى بعديهم الزينر

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة abdullah1200

اسمحلي أخ حيدر علاج حسن
ممكن تستخدم هذه الدائرة فهي جيدة جدا
وتتحمل تيار 1 امبير
يعني تشتغل معاك 100%
وهي اكثر الدوائر استخدام تقريبا




رمضان كريم

اشكرك كثيرا اخي عبد الله على الاهتمام .
كما تفضل اخونا سعيد . الدائرة صغيرة و لا تستحق المحولة بحجمها .

انتظرك

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة astra

أخى حيدر اولا كل سنة وانت طيب
ثانياالدائرة تحتوى على ترانزستورين اى انها بحاجة الى مكثف كيميائى كبير نسبيا ليقوم بعملية تنعيم مناسبة ( بالميكرو ) ومن المعروف ان مكثفات السيراميك عادة تكون بقيم صغيرة بالنانو والبيكو
ثالثا اذا كنت ستسخدم المكونات التى ذكرتها فقط بدون محول فاعتقد ان قيمة مكثف السيراميك بالحسابات ستكون حوالى 460 نانو فاراد اما الدائرة نفسها فقد تم نشرها مرارا بالمنتدى وطبعا انت عارف الكلام ده علشان كدة حاسس بان الموضوع فيه تكه هههههه ]

رمضان كريم عليك اخي astra .
المكثف الكيميائي نستخدمه في كل الاحوال . انا ذكرت مكثف السيراميك كطريقة لتخفيض الجهد بدل المحولة .
اما عن نشر الدائرة فصدقني لا اعرف عنه شيء انما الدائرة انا صممتها و طبقتها عمليا و اشتغلت بنفس البيانات .
