كيفية وضع الترانزستور البلاستيكي

[رضوان حلاق]

مرحبا شباب

السلام عليكم ورحمة الله وبركاته

لدي استفسار بخصوص تركيب الترانزستور البلاستيكي

اي مثلا في PNP

كيف اضع الترازستور اي النصف دائرة بتاع الترانزستور كيف اتجاها يكون

يمين ولا يسار

تبعا للمخطط

كما في NPN

كذالك الامر كيف اضعه ---- الله لا يئمر عليكم ظالم -----


واكيد الاجابة على السؤال سيفيد جميع المبتدئين

[م/محمود حمدى]

المشاركة الأصلية كتبت بواسطة رضوان حلاق

مرحبا شباب

السلام عليكم ورحمة الله وبركاته

لدي استفسار بخصوص تركيب الترانزستور البلاستيكي

اي مثلا في PNP

كيف اضع الترازستور اي النصف دائرة بتاع الترانزستور كيف اتجاها يكون

يمين ولا يسار

تبعا للمخطط

كما في NPN

كذالك الامر كيف اضعه ---- الله لا يئمر عليكم ظالم -----


واكيد الاجابة على السؤال سيفيد جميع المبتدئين

اهلا وسهلا باخى الكريم
ارجو ان تكون اجابتى ذات فائده
ومن الافضل ان تذكر ارقام الترانزيستورات المراد معرفة اتجاه توصيلاتها
وتوجد مواضيع كثيره بالمنتدى تشرح هذا الامر

[IMG]http://img105.***********/2010/08/11/137031834.gif[/IMG]

[رضوان حلاق]

مشكور اخي محمود بس ياريت توضحلي من خلال صورة

رمز الترانزستور

[abdullah1200]

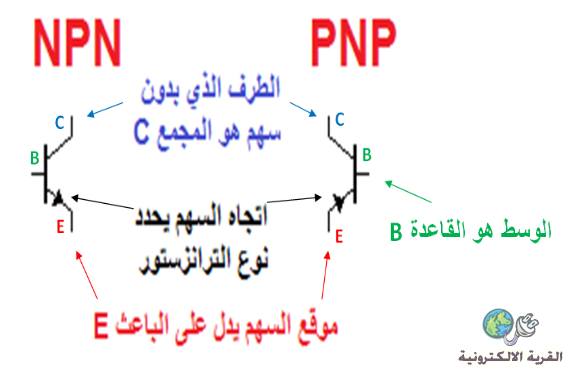

أعتقد هذا ماتبحث عنه أخي الكريم







واما عن الترانزستور في الحقيقة
يجب أن تعرف اسماء ارجله لان كل ترانزستور يختلف بأسماءها وذلك عن طريق الداتاشيب



تقبل تحياتي

[فهد المنصور]

يمكن لهذه الصفحة أن تفيدك ..
http://www.qariya.com/electronics/t_...et_reading.htm

[رضوان حلاق]

اشكر كل من المهندس محمود وعبد الله والاستاذ فهد
اظن انني فهمت الموضوع جيدا كل واحد عطاني فكرة

واظنها اكتملت مشكووووووورين
