مناقشة دوائر المؤقت 555

[abdullah1200]

بسم الله الرحمن الرحيم

السلام عليكم ورحمة الله وبركاته


ان شاء الله في هذا الموضوع سنتناقش عن اي دائرة تستخدم فيها المؤقت 555 صديق الجميع

لذلك ارجو من جميع الاعضاء والمشرفين ان يشاركو معنا

ومن لديه اي دائرة ارجو منه ان يضعها هنا لكي نتناقش فيها ونتعرف عليها عنصر عنصر

وهذا لتعم الفائدة ويمكن الجميع ان يبتكرو الدائرة التي يحتاجونها ونستطيع صيانة اي دائرة تحتوي على اخطاء او حدث فيها خطأ وبكل سهولة

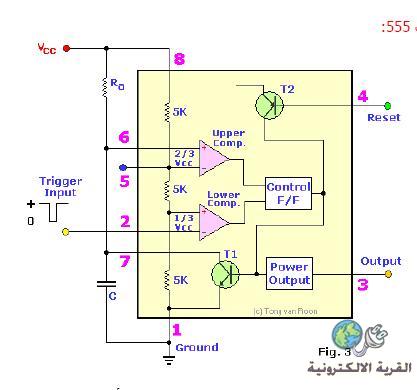

المؤقت 555 من الداخل

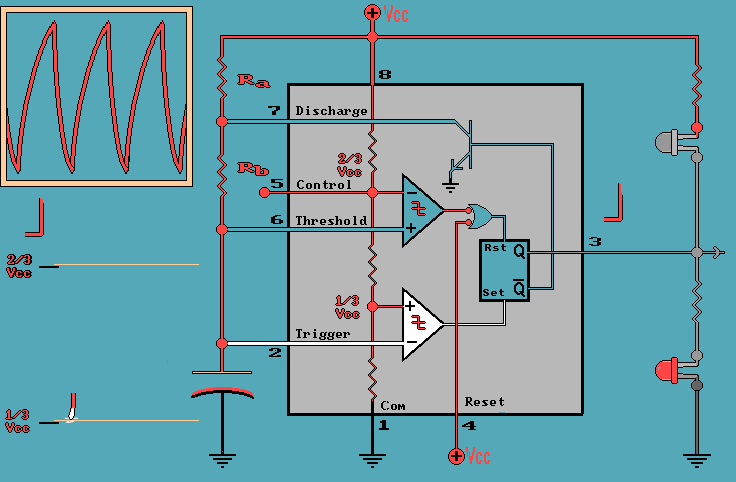

صورة توضح عمل المؤقت 555 في حالة عديم الاستقرار






ولكم جزيل الشكر لتعاونكم معنا

وفي هذه المنطقة سأضع أي ملفات تم رفعها في الموضوع وتخص المؤقت 555 (متجدد باستمرار)
1- كتاب يشرح المؤقت 555 وفيه كثير من الدوائر الخاصة بالمؤقت من رفع الأستاذahmed115 على الرابط التالي
http://www.4shared.com/document/KGSmyK8a/555.html

2- كتاب يشرح مكبر العمليات والمؤقت 555 المنهج السعودي للمعاهد التقنية على الرابط التالي
http://www.4shared.com/file/pmLwk9Dn/__online.html


3- برنامج جميل جدا لحساب قيم المقاومات والمكثف والزمن وغيرها الكثير من الاشياء المهمة للمؤقت 555 على الرابط التالي
http://www.4shared.com/file/9kn4xxMW/__555.html


4- كل مايخص المؤقت 555 في ملف ورد من رفع الاستاذ ahmed115 على الرابط التالي
http://www.4shared.com/document/UJK0SH1v/___555.html

وانتضرو منا كل جديد

[ahmed115]

المشاركة الأصلية كتبت بواسطة abdullah1200

بسم الله الرحمن الرحيم

السلام عليكم ورحمة الله وبركاته


ان شاء الله في هذا الموضوع سنتناقش عن اي دائرة تستخدم فيها المؤقت 555 صديق الجميع

لذلك ارجو من جميع الاعضاء والشرفين ان يشاركو معنا

ومن لديه اي دائرة ارجو منه ان يضعها هنا لكي نتناقش فيها ونتعرف عليها عنصر عنصر

وهذا لتعم الفائدة ويمكن الجميع ان يبتكرو الدائرة التي يحتاجونها ونستطيع صيانة اي دائرة تحتوي على اخطاء او حدث فيها خطأ وبكل سهولة


ولكم جزيل الشكر لتعاونكم معنا

مبادرة طيبة منك اخى عبد الله وارجو ان تجد التفاعل من الاعضاء لان فرصة نتعلم فهم تصميم دوائر ال 555 خصوصا انها كما قلت صديق الجميع
وان شاء الله نبدا بمعرفة مكوناتها الداخلية حتى نفهم ماذا يحدث

ياريت تعطينا فكرة عن المذبذب فليب فلوب اولا ومتى يعمل ومتى يتوقف وكيف يخرج موجة مربعة وليس موجة جيبية مثلا

[علاء الراشد]

السلام عليكم
مبارك عليكم الشهر
هل توجد دائرة متكاملة تستخدم كامؤقت غير 555
وهل تستخدم الدائرة في اجهزة الحماية

[abdullah1200]

المشاركة الأصلية كتبت بواسطة ahmed115

مبادرة طيبة منك اخى عبد الله وارجو ان تجد التفاعل من الاعضاء لان فرصة نتعلم فهم تصميم دوائر ال 555 خصوصا انها كما قلت صديق الجميع
وان شاء الله نبدا بمعرفة مكوناتها الداخلية حتى نفهم ماذا يحدث

ياريت تعطينا فكرة عن المذبذب فليب فلوب اولا ومتى يعمل ومتى يتوقف وكيف يخرج موجة مربعة وليس موجة جيبية مثلا

أشكرك أخ أحمد لمشاركتك هنا

الفليب فلوب
البعض يسمي الفليب فلوب باسم المساك والبعض الاخر يسميه بالقلاب وأيظا البعض يسميه النطاط وكلها أسماء صحيحة
واختصارا لاسم الفليب فلوب نكتب F/F



أنواع الفليب فلوب F/F
1- فليب فلوب ذو المدخلات الفعالة العالية
2- فليب فلوب ذو المدخلات الفعالة المنخفضة

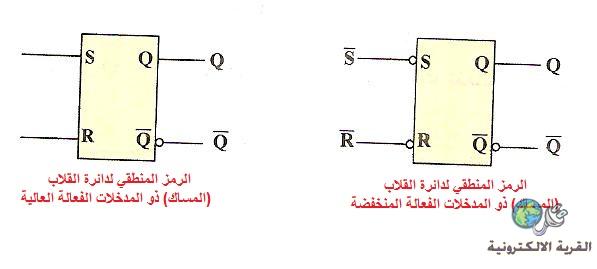

الصورة التالية توضح الرمز المنطقي لكلا النوعين





من الشكل السابق يمكننا ان نتعرف على عمل الفليب فلوب

كما نشاهد ان الفليب فلوب يحتوي على مدخلين S R
ويحتوي على مخرجين أيظا Q Q̅

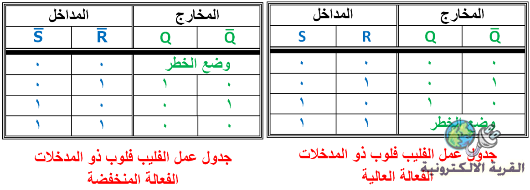

والجدولين التاليه توضح عمل الفليب فلوب ذو المدخلات الفعالة العالية والمنخفضة





أي ان الفليب فلوب بدوره يقوم بعمل خرجين الاول نفس المدخل والاخر عكس المدخل

وأيضا يكون الخرج إما واحد و صفر (منطقي)
يعني خمسة فولت و صفر فولت تقريبا
ولهذا السبب يكون خرج الفليب فلوب عبارة عن موجة مربعة

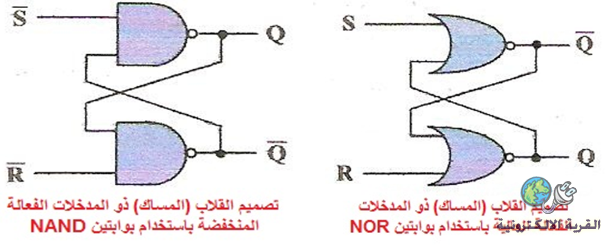

واذا اردنا تصميم الفليب فلوب من خلال البوابات فيمكننا عمل ذلك بكل سهولة كما في الشكل

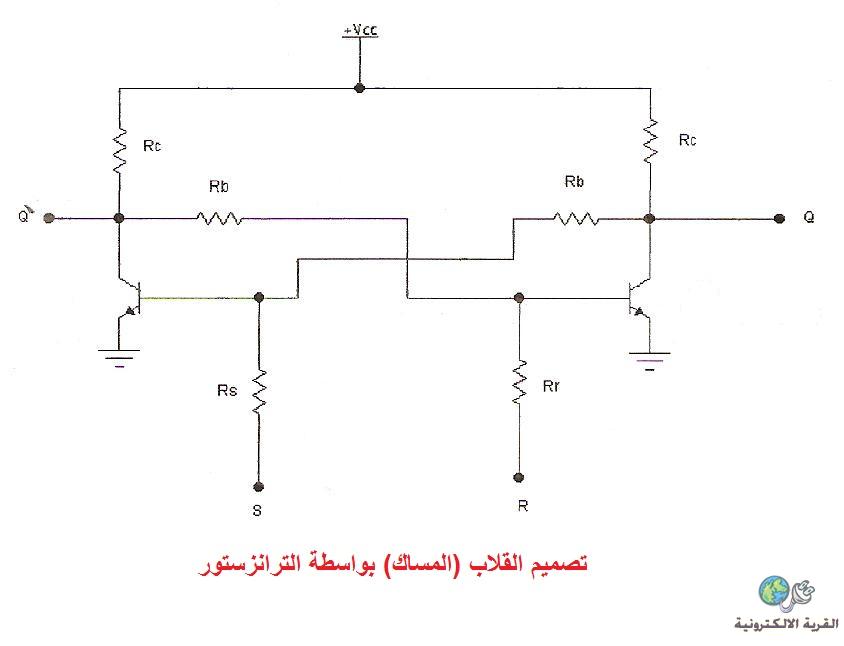

وهذا أيضا مخطط لعيون الجميع لمن يريد تصميم القلاب (المساك) بواسطة الترانزستور




ان شاء الله يكون اتضح للجميع عمل الفليب فلوب

[abdullah1200]

المشاركة الأصلية كتبت بواسطة علاء الراشد

السلام عليكم
مبارك عليكم الشهر
هل توجد دائرة متكاملة تستخدم كامؤقت غير 555
وهل تستخدم الدائرة في اجهزة الحماية

وعليكم السلام ورحمة الله وبركاته

أخ علاء الراشد

توجد دوائر أخرى متكاملات تعمل مثل عمل المؤقت وهي كثيرة جدا ولكني لا أذكر أرقامها
وتوجد أيضا متكاملات تحتوي على مؤقتين ويعمل كل واحد على حد
وأيضا توجد دوائر أخرى تعمل مثل عمل المؤقت 555 ولكن حصل لها بعض التعديل فاصبح لها خرجان الاول يكون موجب والاخر سالب وهي غالبا تستخدم في الانفرتر

أرقام لبعض المتكاملات التي تستخدم في الانفرتر
CD4047
74LS121
وهناك أرقام كثيرة جدا


لذلك سبب إشتهار المؤقت 555
1- أنه غير مكلف بالسعر
2- يمكن تواجده هي أي مكان
3- دراسته مشتهرة وبسيطه
4- يمكن أن نستفيد به في أغلب الدوائر
5- حجمه الصغير


وأما استخدامه في أجهزة الحماية
نعم يستخدم في أجهزة الحماية ولكن الاجهزة البسيطة (ليست اجهزة الشركات)
وهي عملية ومناسبة

وشكرا لمشاركتك معنا

[iiirrr]

اولا شكرا على الموضوع ,

عندما بكون الادخال 1 1 فسوف تكون q و q بار هي نفسها السابقة اي لا تتغير(الامساك) ,هذا بالنسبة للفلب فلوب باستخدام بوابة نور,
عندما بكون الادخال 0 0 تتم نفس العملية هذا باستخدام بوابة ناند .

[IMG]http://up.**********/files/qsnv8mpv6ih6huf91xvb.jpg[/IMG]

[abdullah1200]

المشاركة الأصلية كتبت بواسطة iiirrr

اولا شكرا على الموضوع ,

عندما بكون الادخال 1 1 فسوف تكون q و q بار هي نفسها السابقة اي لا تتغير(الامساك) ,هذا بالنسبة للفلب فلوب باستخدام بوابة نور,
عندما بكون الادخال 0 0 تتم نفس العملية هذا باستخدام بوابة ناند .

شكرا لك على المشاركة معنا
بالنسبة للقلاب الذي يستخدم الفليب فلوب من نوع NOR اذا ادخلنا عليه 1 , 1 سيكون هناك عدم اسقرار للدائرة لان في هذه الحالة اذا تقدم احد المداخل بالحصول على الواحد وجاء الواحد الاخر للمدخل الثاني فاصبح المدخلين بالواحد
فهذه الحالة ستسبب حدوت تردد كبير جداء في البوابات مما يؤدي الى عدم استقرارها
ونسمي هذه الحالة بحالة الخطر على الفليب فلوب

وهذا الكلام أيظا ينطبق على الفليب فلوب الذي يستخدم بوابة NAND


أتمنى أن تكون اتضحت الفكرة

[iiirrr]

أرجو المعذرة اخطأت بين نور و ناند,
ادخال 00 يمسك بالنسبة لل نور و 11 بالنسبة لل ناند.
