[حماده الصافي]

السلام عليكم ارجوا الثبيت

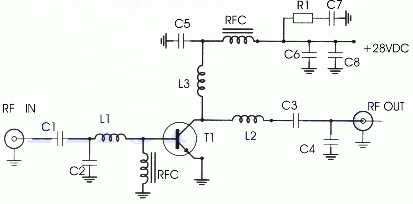

هذه الدائره هي مكبر قدره لجهاز الارسال الموضح في الاعلى . قدرتة تصل الى 30وات ويمكن تركيبه مع الدائره على نفس البوردة او تركيبه مستقل على ان يغلف بعلبه معدنيه .. ويتم توصيل خرج جهاز الارسال الى مدخل المكبر .. والذي يتراوح مابي 3.5-4 وات .
وذلك عبر سلك نوع cox .
يغذى المكبر بفولتيه من 18-25فولت . بتيار 7 امبير .

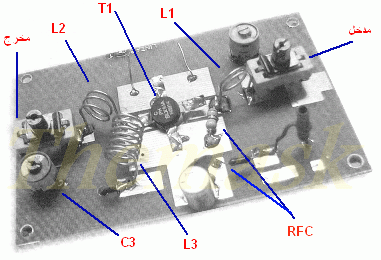

سهل التركيب فهو يعتمد على الترانستور BLY89 لتكبير الترددات العاليه .. يتم ربط الاريال عبر مخرج المكبر .
يجب وضع المبرد الكافي لترانسور الارسال نتيجه لتبديده حراره عالية وذلك بتركيبه على مبرد معدني ..


ارقام القطع:-
-----------------------

C1, C2, C3, C4 = 10 – 80pF

C 5 = 10nF

C6 = 1000pF

C7 = 100nF

C8 = 2200mF/35V

L1 = 1 coil with diameter of 10 mms, 1 mm

L2 = 7 coils with diameter of 10 mms, 0,8 mm

L3 = 3 coils with diameter of 10 mms, 1 mm

TR1 = BLY89

RFC = RF tsok

باستخدام هذا المكبر يصل مدى جهاز الارسال الى حوالي 30-35كم .. عند تركيب الهوائي على مكان مرتفع . وبعد هذا المكبر راح ننزل المكبر النهائي
والذي قدرتة تصل الى 50وات .. ممايزيد من مدى الارسال .

تحياتي لكم
اخوكم حماده الصافي

[ahmedqatar]

أشكرك عزيزي

[فهد المنصور]

شكراً لك مهندس حماده

لم توضح نطاق التردد التى تعمل به هذه الدائرة ؟

[حماده الصافي]

السلام عليكم هذه الدائرة تقوي التردد فقط والتحكم بالتردد من جهاز الارسال

[ماجد عباس محمد]

هذه مواصفات الترانزيستور المستخدم
http://www.alldatasheet.com/datashee...IPS/BLY89.html
و بها هذه الدائرة و مذكور أنها لتردد 175 ميجا لكن يمكن ضبط التكبير على نطاق ترددى واسع لآن الملفات لها معامل جودة Q منخفض لأنها قلب هوائى و يمكن تعديلها لتناسب الترددات الأقل بتعديل قيم الملفات

[e-obsessed]

مشكوووورررر

[ahmadalmosul]

اخواني لا تظهر عندي صورة المكبر

[ahmadalmosul]

[اخواني اذا ممكن ترسلو الموضوع الى ايميلي
almosul2011*hotmail.com
ولكم جزيل الشكر
