[alameer]

السلام عليكم ورحة الله وبركاته. انا اعل على صناعة مفقسه وقد انجزت الكثير منها بفضل قراءتي للمشاركات المفيده هنا اشكر الجميع على الجهد العظيم .ولكن بقيت مشكلة تقليب البيض .لقد قرءت مشركة عن كيفيه تركيب محرك دش بس والله شايفها صعبه علي. سؤالي لكم.......
هل استطيع عمل قلاب اوتوماتيكي للبيض بواسطة دينمو المستخدم لمسح زجاج السيارات وكيفيه ربطه بحمالات البيض.علما انا عملت 3 رفوف للحمالات .وقياسات المفقسه .العرض60*الارتفاع 80*العمق60*كم لامبه اضع بها وكم قوه كل لامبه ...ورمضان كريم علينا وعليكم

Read more: http://www.qariya.com/vb/showthread....#ixzz0xZ8EVt1o

[هومه700]

اشتري حامل بيض جاهز وريح راسك

[الزير911]

سهله الامور او شي بدك تركب برغي طويل بتشتريه من السوق وبتلحمو بطرف المتحركمن ماتور المساحة
بعدها بدك تجيبسمونه على قياس البرغي تلحمها بطرف الحماله بس المشكله بدك تضع اما كبستين بطريقه لمايوصل لزاوية +-45 نفصلاو انك تستخدمتايمرين احدهما للحكم بفترة التقليب 20 ثانية او اقل والاخر ااتقليب كل3 اوا4 ساعات كل قلبه
ارجوانك فهمت شرحي

[alameer]

مشكور اخوي حوامل البيض موجوده بس بدي كيف اقلب الحوامل +45 _45 درجه

[alameer]

اقتباس المشاركة الأصلية كتبت بواسطة الزير911 سهله الامور او شي بدك تركب برغي طويل بتشتريه من السوق وبتلحمو بطرف المتحركمن ماتور المساحة بعدها بدك تجيبسمونه على قياس البرغي تلحمها بطرف الحماله بس المشكله بدك تضع اما كبستين بطريقه لمايوصل لزاوية +-45 نفصلاو انك تستخدمتايمرين احدهما للحكم بفترة التقليب 20 ثانية او اقل والاخر ااتقليب كل3 اوا4 ساعات كل قلبه ارجوانك فهمت شرحي

مشكور اخي على الشرح .. بس سؤالي انو الماتور بلف باتجاه واحد..يعني لما برفع حمالات البيض +45 كيف اخليه يلف بالعكس
http://www.electvillage.com/upload//...ile=372fdf46d7

http://www.electvillage.com/upload//...ile=cb16e9a81a

[الزير911]

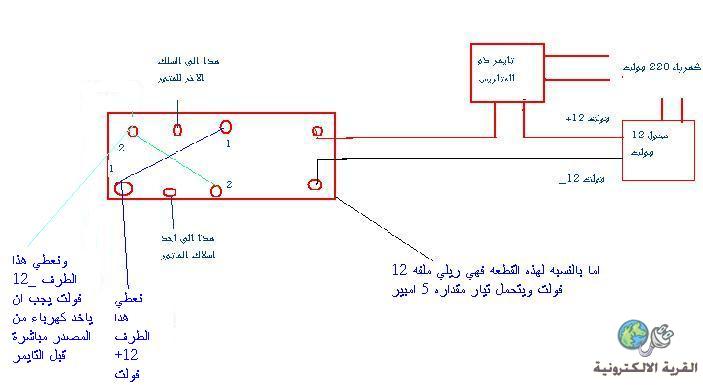

السلام عليكم هذ شرح لكيفية تقليبالماتور على الاتجاهين
اسف على الرسم لايوجد عندي برنامج


لايكون اتصل بين اطراف الريليه جميعها يجب ان يكون سلك معزول للتوصيل بين الارجل رقم 1
والارجل رقم 2
اي خدمه اخي الفاضل

[alameer]

اقتباس المشاركة الأصلية كتبت بواسطة الزير911 السلام عليكم هذ شرح لكيفية تقليبالماتور على الاتجاهين اسف على الرسم لايوجد عندي برنامج لايكون اتصل بين اطراف الريليه جميعها يجب ان يكون سلك معزول للتوصيل بين الارجل رقم 1 والارجل رقم 2 اي خدمه اخي الفاضل

الف الف شكر الك ..رايح اعمل الي شرحتلي اياه وابلغك بالنتائج انشاء الله خير

[alameer]

Relay PCB DPCO 12Vdc - 3Adc
Coil Resistance:360ohm




DS2E-M-DC12V


High sensitivity
High switching capacity
High breakdown voltage
Can be used with IC socket
UL Recognised, CSA & BSI approved

TYPICAL APPLICATIONS:
Besides telecommunications, measuring
devices, office equipment, computers
and related equipment, DS relays are
also recommended for a broad range of
applications including business devices,
audio systems, and industrial equipment.

Description:
SeriesS
Relay Type:Miniature
Voltage Coil DC Nom:12V
Coil Resistance:360ohm
No. of Poles:2
Contact StylePCO bifurcated contacts
Voltage Cotact AC Max:250V
Voltage Contact DC Max:220V
Max Contact Current AC:3A
Max Contact Current DC:3A
Mounting Type:PCB
External Length / Height:9.8mm
Width External:20mm
External Depth:9.9mm
Lead Spacing:5.08mm
Approval Bodies:CSA, UL
Current Switch Max:2A
DC Coil Power:200mW
Max Operating Frequency:20Hz
Max Switching Power:60W
Operating Time:3ms
Release Time:2ms
PCB Hole Diameter:0.9mm
Row Pitch:7.62mm
Voltage Load Peak +:1500V
Voltage switching AC/DC Max:220V dc
Contact Material:Silver Gold clad
Contact Resistance:50mohm
Insulation Resistance:100Mohm
No. of Electrical Operations:500000
Life Mechanical:100,000,000 Operations
Max Operating Temperature:70°C
Min Temperature Operating:-40°C
RoHS Compliant: Yes

Manufacturer: PANASONIC
Manufacturer Part Number: DS2E-M-DC12V
