ممكن مساعدة في تحسين جهاز ملتميتر رقمي

[abdullah1200]

السلام عليكم ورحمة الله وبركاته

ارجو من الجميع ان يحاول مساعدتي

لدي جهاز ملتميتر رقمي فيه الميزات التالية
1- يقيس الجهد المستمر ويحدد القيمة اوتوماتك
2- يقيس الجهد المتردد ويحدد القيمة اوتوماتك
3- فيه مقياس للدايود
4- فيه جرس + مقياس المقاومات الصغيرة التي لا تتجاوز 2000 أوم
5- فيه مقياس مقاومة ويحدد القيمة اوتوماتك واقصى قياس له 40 ميقا اوم
6- فيه مقياس للمكثف واقصى قيمة للقياس 200 مايكرو فاراد
7- فيه مقياس للتردد واقصى قيمة للقياس 20 ميقا هرتز
8- فيه مقياس للفرق بين الموجة العلويه والسفلى


هذه كل المواصفات


انا احتجت اقيس التيار وهذا الجهاز لا يوجد به مقياس للتيار لذلك قمت بربط مقاومة على التوازي مع المجسات بقيمة 1 اوم واستطعت اقيس التيار وبدقة عالية ومناسبة


طيب هل يمكنني من عمل شي مشابه في الجهاز لكي استطيع ان اقيس التردد الى 40 ميقا هيرتز

وطريقة اخرى لقياس مكثفات اكبر من 200 مايكرو فاراد

ارجو مساعدتي


والشيء الثاني
اني اجد في بداية تشغيل الجهاز ان الشاشة تحتوي على رموز لا يمكنني الانتقال اليها في وضع التشغيل مثل خاصية Hold وخاصية قياس التيار A وخاصية درجة حرارة العنصر C وايضا RS232
هل يدل ذلك على ان الجهاز قابل للتحديث

علما اني بحثت في الموقع الاصل للجهاز ولم افهم شي

وهذا موقع الجهاز

www.china-victor.com
جهاز victor
موديل VC921

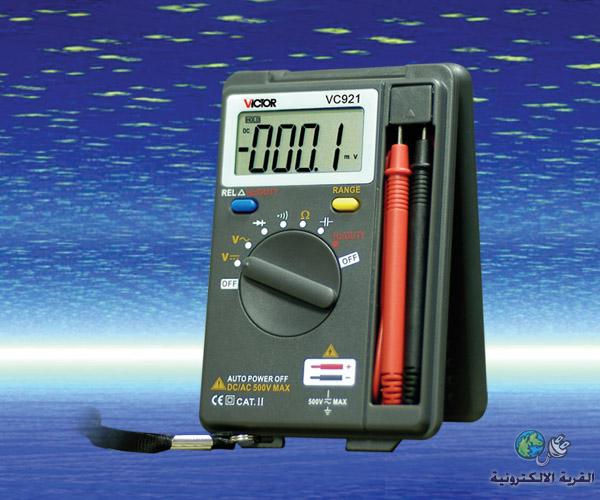

وهذه صورة الجهاز من الموقع

امل ان تساعدوني باي فكرة انا أخوكم

وتقبلو خالص التحية والتقدير

[م/محمود حمدى]

السلام عليكم
امكانيات الجهاز ممتازه
ولايمكن قياس شيىء اعلى مما هو مقنن لاجله
واهلا وسلا بك اخى الكريم
وكل عام وانتم بالف خير


[IMG]http://img104.***********/2010/08/25/375658691.jpg[/IMG]

[astra]

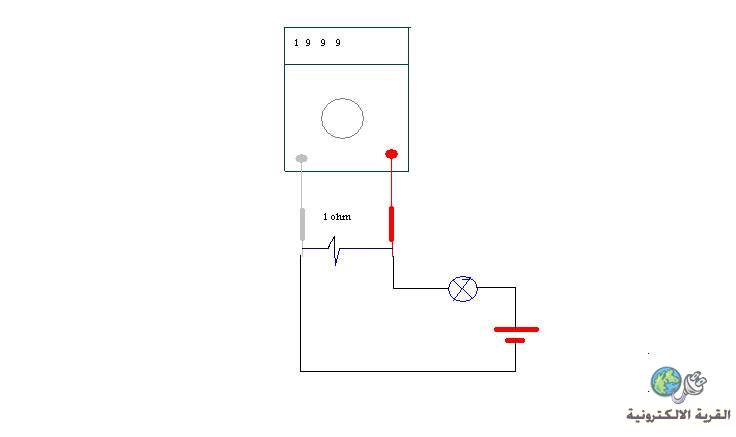

أخى عبد الله الرسم المرفق هو ترجمة لما ذكرته فى كيفية قياسك للتيار وهذة الطريقة غير مفهومة فالمقاومة التى وضعتها هى الان جزء من الدائرة المراد قياس التيار فيها ونظرا لان الجهاز لا يوجد به قياس للتيار فبالتأكيد انت وضعته على وضع قياس الفولت وبالتالى النتيجة التى تظهر لك هى قيمة الفولت على المقاومة وليس شدة التيار المار بها

[abdullah1200]

المشاركة الأصلية كتبت بواسطة م/محمود حمدى

السلام عليكم
امكانيات الجهاز ممتازه
ولايمكن قياس شيىء اعلى مما هو مقنن لاجله
واهلا وسلا بك اخى الكريم
وكل عام وانتم بالف خير


[IMG]http://img104.***********/2010/08/25/375658691.jpg[/IMG]

شكرا جزيلا لك أستاذنا الكريم م/محمود حمدى

وكل عام وانت بالف صحة وخير

يا استاذ محمد انا جربت كل هذه الازارير في جميع اوضاع المبدله سواء بضغطة صغيرة او اعلق على الضغطة شوية لكن مافي فايدة
الزر الاصفر يتحكم بين الوضع الاوتوماتك او الوضع اليدوي
والزر الازرق يتحكم بين خاصية REL ويتحكم بنوع القياس تردد أو الفرق بين الموجة العلوية والسفلى
فقط هذه الاشياء التي يمكنني التحكم بها بواسطة الازارير
هل توجد لديك معلومة عن خاصية REL



واما زيادة مدى قياس الجهاز
اكيد لايمكن الا بتعديل السوفت وير أو الهاردوير الخاص به


لكن انا محتاج فكرة صغننننة غير تعديل السوفت وير أو الهارد وير من داخل الجهاز
ممكن تشوف فكرتي الغريبة
مثلا اذا اردت قياس مكثف سعتة 330 مايكرو فاراد
اربط مكثف معه على التوالي يعمل بشكل صحيح بنفس القيمة 330 مايكرو فاراد
والناتج الذي يظهر على شاشة الملتميتر اضربه *2

هل هذه الفكرة معقولة نسبيا
اذا كانت معقولة ممكن اسوي لوحة الكترونية صغيرة واعمل فيها مفتاح لكي اقيس مكثفات كبيرة بواسطتها وذلك عن طريق ربط عدد معين من المكثفات على التوالي داخل هذه الدائرة



واما قياس التردد انا نادرا احتاج اقيس 40 ميقاهيرتز
لذلك انا افكر بالافكار الغريبة حقي
ماهو العنصر الالكتروني الذي يمكنني اضافته على التوالي مع مجس الملتميتر لكي يصبح التردد النهائي الداخل للجهاز نصف القيمة الحقيقية

بصراحة لم استطع ان اعرف ماهو العنصر



فمثلا القنطرة تجعل التردد الخارج منها ضعف التردد الداخل لها
فهل يوجد ماهو عكس القنطرة



عفوا على الاطالة أساذنا الكريم

وشكرا لك على المتابعة

[abdullah1200]

المشاركة الأصلية كتبت بواسطة astra

أخى عبد الله الرسم المرفق هو ترجمة لما ذكرته فى كيفية قياسك للتيار وهذة الطريقة غير مفهومة فالمقاومة التى وضعتها هى الان جزء من الدائرة المراد قياس التيار فيها ونظرا لان الجهاز لا يوجد به قياس للتيار فبالتأكيد انت وضعته على وضع قياس الفولت وبالتالى النتيجة التى تظهر لك هى قيمة الفولت على المقاومة وليس شدة التيار المار بها

هذا الكلام صحيح أخي astra
فانا اقيس الجهد الذي على المقاومة وهو في الاصح تعطيني قيمة وكانها قيمة التيار المسحوب
لاني استخدمتها كفكرة جهاز الاميتر عند قياس التيار
حيث ان جهاز الاميتر الانالوج
يتكون من جلفانو متر ومقاومة صغيرة جدا على التوازي



وطبعا انا بعد الحسابات وضعت قيمة المقاومة 1 أوم وهي الصحيحة

وقمت ياختبار الجهاز في دائرة عندي
وأخدت قراءة من جهاز ملتميتر اخر يوجد به قياس التيار
ومن ثم أخذت القراءة بواسطة جهازي ووجدتها متشابه

امل ان تكون اتظحت لك فكرة المقاومة
واي استفسار انا تحت الخدمة

[astra]

أعتقد أن لو هذة الطريقة سليمة فهى تكون كذلك فى التيارات الصغيرة جدا فقط
لماذا؟؟؟
بفرض ان المصدر 24 فولت والمقاومة الكلية للدائرة هى 6 اوم فيكون التيار بالحسابات 4 امبير ونظرا لان المقاومة 1 اوم فيكون الفولت عليها 4 فولت اى انه لابد ان تكون المقاومة بقدرة 16 وات فهل تجد هذة القيمة متوفرة فى السوق فما بالك لو كان مصدر الجهد اعلى من ذلك عندها قبل ان تظهر قراءة على الجهاز سوف تحترق المقاومة واحتراق المقاومة له حالتين الاولى ان تكون كقطعة سلك وعندها الجهاز لن يقرأ شىء والثانية ان تكون غير موصلة وعندها سوف تكتمل الدائرة عن طريق الجهاز والله أعلم بما سيحدث له
امل ان تكون اتضحت لك الفكرة

[أسامة مأمون]

لا يمكن تعديل الملتيميتر لسبب وجيه جدا أنه مبرمج و معاير على مكوناته بنسبة الخطأ لكل مكون من مكونات الجهاز

[abdullah1200]

صحيح أخ astra

انا عملت هذه الطريقة واستخدمت مقاومة 3 وات وعند قياس تيار 2 امبير كانت تسخن المقاومة
لكن انا صرت اخذ القياس بسرعة وافصل الدائرة


وبعدها أخذت مقاومتين 2 أوم 5 وات وربطتها على التوازي يصبح ناتجها 1 أوم 10 وات

الحمد لله تمشي معايا تمام أخذ القياس سريع وافصل الدائرة وبدون اي مشاكل

واللي احلى من كذا الجهاز بهذه الطريقة يقرأ التيار اوتوماتك
لان الجهاز فيه خاصية قراءة الجهد اوتوماتك
فكرة تمشي ولا ما في

وشكرا لك على ملاحظاتك
