تحليل دائرة الاضاءة باللمس باربعة ترانزستور

ahmed115 · 27-08-2010, 01:49 PM

السلام عليكم

دائرة جميلة سال عنها اخونا ماجد حبيت انزلها هنا عشان تعم الفائدة

الدائرة تعمل باللمس باليد عن طريق مفتاحين

الدائرة كما نرى عبارة عن اربعة ترانزستور :

1- الترانزستور رقم واحد من نوع pnp - BC575 وهو المسؤول عن اضاءة المصباح
2- اتنين ترانزستور رقم 2 و 3 2n3904 بيمثلوا دائرة دارلنجتون على اساس انهم بيكبروا التيار الضعيف جدا الواصل لقاعدة الترانزستور رقم ثلاثة عن طريق اليد لان ومثلت مقاومة اليد بمقاومة واحد ميجا ومن ثم يذهب التيار بعد التكبير لقاعدة الترانزستور رقم واحد ويشغل المصباح
3- الترانزستور رقم 4 هو المسؤول عن اطفاء المصباح وهنعرف ازاى دلوقتى
4- المفتاحين الضغط بيمثلوا مع المقاومتين واحد ميجا عملية اللمس لليد لانك بتلمس وتوصل السلكين بعدين تشيل ايدك يعنى التغذية بتنقطع من المسار الذى جاءت منه عن طريق يدك بعد ازالة يدك
5- المقاومة 4.7 ميجا لعمل تغذية عكسية على قاعدة الترانزستور رقم 3 لانك بعد ازالة يدك بتنقطع التغذية عنهم
6- المقاومة 4.7 كيلو لحماية الترانزستور رقم 1

شرح الدائرة :

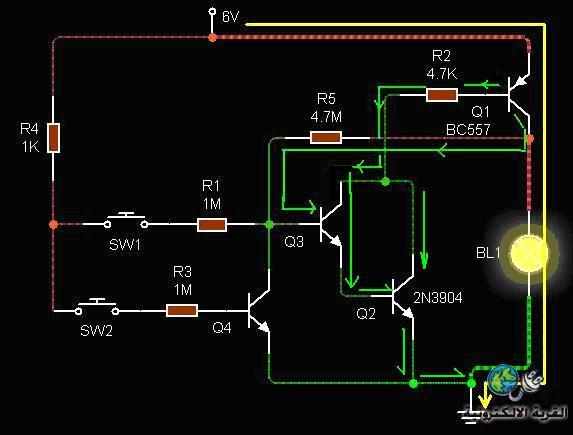

فى الصورة العلوية عند الضغط على المفتاح والمفتاح مازال مضغوط بينت مسار التيار حيث بيذهب لقاعدة الترانزستور رقم 3 وبيكبر ومنه لقاعدة رقم 1 وبيضيئ المصباح

بعد رفع اليد ماذا يحدث؟

بعد رفع اليد قطعنا التغذية عن الترانزستور رقم 3 وعليه سينطفئ المصباح ولكن الذى يمنع هذا استمرار التغذية ولكن من مسار اخر غير المقاومة واحد كيلو
هذا المسار الجديد عن طريق المقاومة 4.7 ميجا والتى تمثل تغذية عكسية من مجمع الترانزستور رقم 1 الى قاعدة دائرة الدارلنجتون والممثلة بالاتنين ترانزستور
وهذه المقاومة قيمتها عالية حتى تضعف تيار التغذية العكسية لانه لو كبير هيدخل على دائرة الدارلنجتون ويكبر بصورة كبيرة جدا ويحرق الترانزستور رقم 1 لان معامل التكبير للاتنين ترانزستور بيصول مثلا لحوالى 200*200 = 40000 وده معامل تكبير كبير جدا فلازم التيار الداخل للتكبير يكون صغير جدا

بيستمر عمل الدائرة واضاءة المصباح بعد رفع اليد ويتمثل فى فتح المفتاح رقم 1 وايضا رقم 2 مفتوح اساسا

عند الضغط على مفتاح رقم 2:

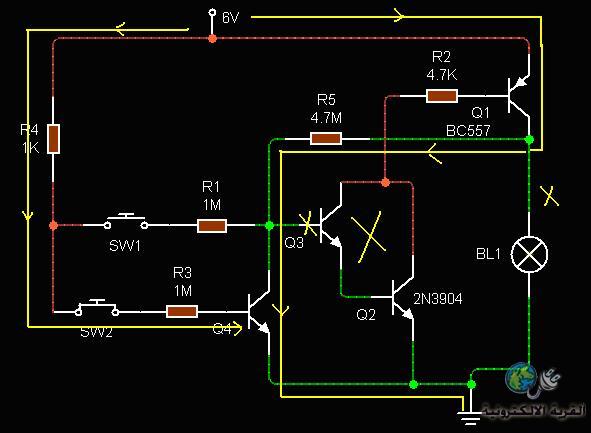

الصورة بتمثل مسار التيار لحظة لمس اليد لرقم اتنين فالتيار القادم من التغذية العكسية لايتخذ نفس المسار العادى عند لمس المفتاح الثانى لان بلمس المفتاح الثانى بيشتغل الترانزستور رقم 4
وعندما يعمل رقم اربعة بيغير مسار التيار القادم من التغذية العكسية فبدلا من الدخول على قاعدة الترانزستور رقم 3 بياخد الطريق السهل الى مجمع رقم واحد ثم الى الارضى وعليه يقل الجهد على قاعدة رقم 3 ويقف ويقف معه باقى الترانزستورات
