electronic soft on-off switch circuit

[Ahmedarblog]

السلام عليكم ورحمة الله وبركاته

كل عام وانتم الى الله اقرب

نتكلم اليوم عن كيفية صنع زر التشغيل / الاطفاء الذى يعمل بالضغط

كما هو معروف ان اغلب الاجهزة الاكترونية الحديثة قد استغنت عن مفتاح الباور الميكانيكى التقليدى والذى كام موجود في اجهزة التليفزيون وشاشات الكمبيوتر وحتى بعض الاجيال العتيقة من اجهزة الكمبيوتر القديمة .... الخ ، وحل محله مفتاح ضاغط من النوع (push bottun) كالموجود في معظم الاجهزة الحديثة والموجود يقينا في جهازك الذى تشاهد منه الآن هذا الموضوع

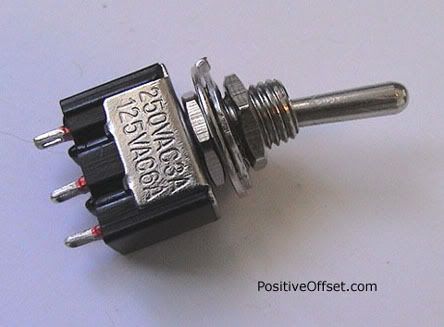

وهذه صور لبعض انواع المفاتيح القديمة













وهذه الحديثة (الضاغطة)


























ومن المعروف ايضا ان المفاتيح التقليدية يتم توصليها بالتوالى مع الحمل المراد تشغيله لكى يعمل او يقف عن العمل


اما في المفاتيح الضاغطة فليس الامر بهذه السهولة ولو قمنا بوصل مفتاح ضاغط مع حمل بالتوالى لعمل الحمل كما يعمل جرس الباب بالضبط عندما تضغط يرن الجرس وعندما ترفع اصبعك يتوقف الجرس

اذاً فهناك مشكلة لابد من حلها وهى اولا عندما تضع اصبعك على المفتاح الضاغط يعمل الحمل الموصل معاه وعندما ترفعه يظل الحمل الموصل يعمل وعندما تعود لتضغط المفتاح مجددا ينطفئ الحمل وهكذا دواليك

اذاً فنحن بحاجة الى دائرة الكترونية تقوم بهذه الوظيفة والداوئر التى تقوم بذلك كثيرة ويطلق عبيها غالبا اسم filp-flop ويستخدم لهذه الدوائر انواع متعددة من الدوائر المتكاملة الرقمية وهناك منها الكثير جدا واشهرها على سبيل المثل الدائرة المتكاملة رقم 4013

ولكن تعيب معظم هذه الدوائر ما يسمى بالقدح الخطأ أو الاشعال الخطأ وهو ان تغيير الدائرة من حالتها كأن تكون في حالة اطفاء ثم فجاءة تعمل دون سابق انذار او العكس


وسبب هذا الاشعال الذاتى او الخطأ هو مرور نبضة خطأ عشوائية لدخل هذا النوع من الدوائر تقوم بالاشعال الذاتى لها

ولكن لله الحمد تم التغلب على معظم المشكلة باضافة مكونات لهذه النوع من الدوائر من شأنها قتل النبضة الخطأ وتسمى killer وهي في الاغلب مقاومة ومكثف متصلين بالتوازى او بالتوالى على حسب نوع الدائرة مع الجهد الموجب او السالب ... بالاضافة الى انواع اخرى من المكونات قد تشمل على بعض انواع الموحدات السليكونية ولكن في النهاية قد يكون احتمال الخطأ موجود حتى ولو كان صغير جدا



وانا عن نفسى احب ان اكون في مأمن من هذا الخطأ خصوصا لو تم تشغيل احمال كبيرة بمثل هذه الدوائر كالمواتير مثلا

فلك ان تتخيل مثلا ان تم تشغيل الماتور من تلقاء نفسه ودون رقيب عليه فكم من خسائر قد تنجم في مثل هذه الحالة ولذلك

انى اعتمد في مثل هذه الحالة على حل من ثلاث اما دوائر الثايرثتور أو الترانزستور أو الميكرو كنترولر


وفي موضوعنا اليوم سوف نمر على دوائر الثايريستور كاساس لدوائر الترانزستور التى سنتناولها بشئ من التفصيل

باقى الموضوع في الرد القادم ........

[أسامة مأمون]

موضوع قيم و جميل أرجو تكملته
تقبل مرورى

[Ahmedarblog]

اشكرك اخى اسامة وجارى اعداد باقى الموضوع

[astra]

على بركة الله ربنا يعينك

[Ahmedarblog]

اولا استخدام الثايرثتور كمفتاح آمن

الثايرثتور هو عبارة عن موحد سليكونى عند تطبيق جهد انحياز امامى عليه لايعمل الا في حالة تطبيق جهد موجب على طرف البوابة له وعند رفع الجهد الموجب من على البوابة فانه لا يزال يعمل


وهكذا نكون قد تم حل الجزء الاول من المشكلة وهو عند ضغط المفتاح الضغط ثم رفع الاصبع يظل الثايرثتور عاملا (في حالة on)

ولكن كيف نقوم باطفاء الثايرثتور ؟

يكون ذلك بخفض الجهد بين الانود والكاثود للصفر تقريبا وذلك بطريقتين اما بتوصيل مفتاح آخر ضاغط بين طرفى الكاثود والانود (انا شخصيا استخدم هذه الطريقة)
أو عن طريق توصيل مفتاح ظاغط من نوع (normal close) كالمستخدم في باب الثلاجة عندما نضغط عليه ينطفئ اضاءة الثلاجة ويوصل على التوالى مع الثايرستور

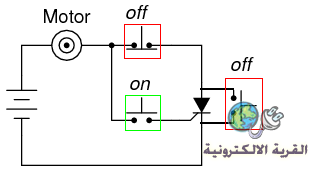

والطريقتين المشار لهما بالمربعات الحمراء للاطفاء اما مفتاح الاشعال موجود بداخل المربع الاخضر

وبهذا نكون قد تم حل الجزء الثانى وتم الاطفاء لكن استخدمنا اكثر من مفتاح

ولكى نختصر المفاتيح في مفتاح واحد وهو غايتنا


لابد من القاء نظره سريعة على نظرية عمل الثايرثتور





من الرسم نلاحظ ان الدائرة المكافئة للثايرثتور ماهى إلا اثنين من الترانزستور واحد PNP و الآخر NPN وموصلين كما بالرسم

ولو تم توصيل باعث NPN بالطرف السالب وباعث PNP بالموجب لايمر اى تيار لإن كل منهما في حاله Off وعند توصيل تيار بسيط موجب على قاعدة NPN أو تيار بسيط سالب لقاعدة PNP فان الترانزستور المطبق على قاعدته التيار يكون في حاله On ويغذى قاعده الترانزستور الأخر من مجمعه
وبذلك يصبح الترانزستور الآخر في حاله ON ويغذى هو الآخر قاعدة الترانزستور الأول وهكذا دواليك وعند ذلك يمكن رفع التيار الذى بدأنا به العملية ويكون كل من الترانزستورين في حاله On وكل منهما يغذى قاعدة الأخر

ملحوظة : لاتقم بالتطبيق العملى لهذه الدائرة الآن لأن تيار مجمع كل من الترانزستورين كبير وسيتلف كل منهما الآخر ... هذه الدائرة للتبسيط فقط

الان يكون التيار المار عبر الترانزستورين كبير يكفى لتشغيل حمل وبدون تطبيق اى تيار خارجى على قاعدة اى من الترانزستورين لان كل منهما في حالة تشغيل


تعرفنا سابقا كيف يتم قدح الدائرة السابقة ولكن لنتعرف على كيف يتم اطفاءها

بديهيا ستقول لى انه يتم الاطفاء مثل الثايرثتور بوصول الجهد بين طرفي الباعث الاول و الثانى للصفر وبنفس الفكرة بالضبط

وسأرد عليك بنعم فعلا هذا صحيح ولكن ما الجديد فسنستخدم اكثر من مفتاح ايضا ويكون الموضوع برمته مثل الثايرثتور بالضبط

وسأترك لك الاجابة عزيزى القارئ لكي تعمل عقلك في كيفية اطفاء الدائرة السابقة

منتظر الاجابات ...........

[ahmed115]

موضوع جميل
ربنا يوفقك

ماتحط مفتاح يقطع التغذية عن الثيروستور وخلاص لما تحب تطفيه

[Ahmedarblog]

المشاركة الأصلية كتبت بواسطة ahmed115

موضوع جميل
ربنا يوفقك

ماتحط مفتاح يقطع التغذية عن الثيروستور وخلاص لما تحب تطفيه

اخى العزيز هذا ما شرحته سابقا لكن الفكرة التى بصدد الوصول اليها هي التحكم بمفتاح واحد فقط من خلال دائرة تعتمد على الترانزستور وليس دائرة متكاملة او الثيرستور وانما قد شرحت الثيرستور لأقرب الفكرة للأذهان لان الدائرة تعتمد نفس فكرة عمل الثيرستور ... على العموم تابع معنا وحاول تفكر في اجابة السؤال وربنا يوفقك

[Ahmedarblog]

هل الموضوع صعب للدرجة ؟

هل من احد يعرف كيف يمكن اطفاء دائرة الترانزستورين ؟
