من العبقرى الذى يستطيع حل هذا اللغز؟

[ahmed115]

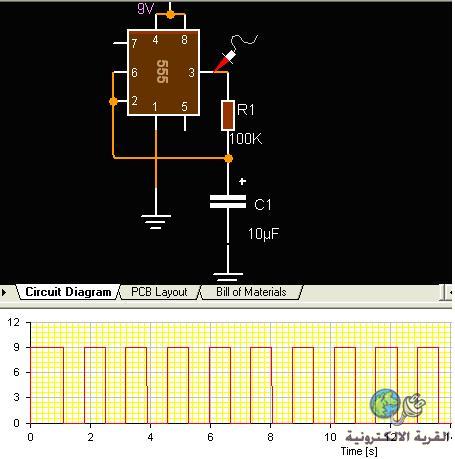

تعودنا على ربط الطرف 7 لل555 لكى تعمل كمذبذب وربط المقاومة بمصدر الجهد

لكن مابالك اذا كان الربط بهذا الشكل واهمال الطرف 7 نهائيا فكيف تتولد الموجة المربعة كما تراها

[حيدر علاج حسن]

هو ليس لغز لكن يحتاج الى المعرفة ببعض التفاصيل الداخلية للمتكاملة .
انا في الحقيقة لم اخذ منها الا طريقة التوصيل لكي احصل على التردد المطلوب .
يعني اعتبر نفسي معفي من السؤال .
سلام يا ابو حميــــــــــــــــــــــــــــــــــد

[ولاء الدين]

المشاركة الأصلية كتبت بواسطة ahmed115

تعودنا على ربط الطرف 7 لل555 لكى تعمل كمذبذب وربط المقاومة بمصدر الجهد

لكن مابالك اذا كان الربط بهذا الشكل واهمال الطرف 7 نهائيا فكيف تتولد الموجة المربعة كما تراها

سلام الله عليكم
أخي أحمد ما هي القاعدة ( المعادلة ) في هذه الحال لتحديد قيمة الذبذبة ؟؟؟

[ahmed115]

المشاركة الأصلية كتبت بواسطة ولاء الدين

سلام الله عليكم
أخي أحمد ما هي القاعدة ( المعادلة ) في هذه الحال لتحديد قيمة الذبذبة ؟؟؟

اهلا ولاء فينك ياراجل من زمان وحشنا والله

كل سنة وانت طيب

القاعدة اظن والله اعلم انك بتعتبره مذبذب باتنين مقاومة واحدة فيهم تساوى صفر
يعنى زمن التفريغ صفر وبتحسب فقط زمن الشحن اللى تقريبا = 0.7 RC

[ibrahim hatim]

طيب كيف احصل على تردد معين من ال555 ؟

[abdullah1200]

يا أستاذ أحمد
هذه الدائرة ليس فيها عبقرية ولا شي


فكرتها واضحه وهي
عندما يكون الطرف 4 متصل مع الطرف 8 في المؤقت
اول ما يتم تصليط جهد المصدر على المتكاملة يكون خرجها أكبر ما يمكن

وعند هذا الخرج يبدأ المكثف بالشحن عبر المقاومة المتصلة به ويكون الخرج نحو الحمل مقارب للصفر لان المكثف يعتبر هو الحمل ذو المقاومة الاصغر

الى أن يصل شحن المكثف الى القمة ويبدأ المكثف بالتفريغ نحو الحمل ونحو الطرف 2 المعرف بطرف القدح

وكما ذكرت لكم سابقا
عند وجود النبظة على الطرف 2 فان خرج المؤقت سيكون صفر الى ان تنتهي النبظة (عندما يتفرغ المكثف) يبدأ الخرج بالعودة مرة أخرى


وتستمر هذه الحدوته ههههههه




وأما القانون المستخدم في هذا النوع من الربط لا أعرفه حاليا
ولكن هذه الدائرة غير جيدة لانها تعتمد على مقاومة الحمل في شحن المكثف وأختيار قيمة مقاومة المكثف

يعني بالمختصر هذه الدائرة تعتمد على مقاومة الحمل في التفريغ
وكما نعلم بأن الحمل غالبا ما تتغير قيمته
وأيطا هذه الدائرة اشارة خرجها ليست مربعة فهي مثلثة بسبب أن المكثف مرتبط في المخرج ويعمل على الشحن والتفريغ

ولكن الدائرة التي تعرف طريقة ربطها انت
فهو يوجد بها مقاومة خاصة للتفريغ كي لا يؤثر الحمل على الحسابات

هذا شرح مختصر وأنا متأكد بأن الفكرة وصلت لك لانك ملم بالمؤقت

[ahmed115]

لم افوق هرد عليك لانى مش مركز لشرحك هههههههه

[abdullah1200]

المشاركة الأصلية كتبت بواسطة ahmed115

لم افوق هرد عليك لانى مش مركز لشرحك هههههههه

هههههههه
حلوة هذه
خذ راحتك صحصح وصلي العصر ولنا لقاء ان شاء الله
