اطراف الترانسيستور

[أحمدبلعوط عطوان]

كيف يمكن ان نميز اطراف الترانسيستور من حيث القاعده والجامع والباعث عندما نريد ان نربطه في البورده وهل اطراف الرسم تختلف عن شكله العملي الرجاء التوضيح والاجابه على هذا الموضوع

[فهد المنصور]

تفضل طلبك
http://www.qariya.com/electronics/t_...et_reading.htm

[noor1144]

ياريت يا اخي فهد او اي احد من الاخوة ان يبين كيف تعرف اطراف الترانزيستور عن طريق الاوم ميتر
افضل من الداتا شيت
وذلك يرجع لسبب ان هناك اخطاء تحدث عند الاعتماد الكلي على تحديد اطراف الترانزيستور من الداتا شيت
حيث تشتري علبة بها مئة حبة من الترانزيستورات وجميعها نفس الرقم
ولكن بعضها لايعمل معك وتظنه تالف وهي غير ذلك
ويرجع السبب لاختلاف الاطراف
طيب لماذا لانتعلم طريقة تحديد الاطراف حتى نزداد نورا

؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
؟؟

[فهد المنصور]

http://www.qariya.com/vb/showpost.ph...4&postcount=27

[طارق حديد]

اخي العزيز الداتا شيت كافيه جدا لمعرفه الاقطاب ......لكن عندك مشكله في اختيار الرقم الصحيح .......يعني ممكن يكون نفس الرفم مضاف اليه حرف او رمز وهذا يغير رسم ووضعيه الاقطاب .......عزيزي انتبه للرقم والاضافات وحاول مره اخرى وان شاء الله ستنجح ...........تحياتي لك ..........

[ahrafaminealara]

اخوتي الاعزاء في البداية انك تشتري مجموعة ترانزسترات عدم عمل بعضها يرجع الى اختلاف الكسب ( hfe أو البيتا B )للترانزستر اذ لا يمكن السيطرة عليه صناعيا في المصانع ولا تختلف الاطراف اذا كانت لنفس الشركة المصنعة ، يمكنك معرفة الاطراف باستخدام الاوميتر وذلك لان الترانزستر يتكون من دايودين متصلين إما انود مع انود وتصبح النوعية NPN ، أو كاثود مع كاثود وتصبح النوعية PNP الطرف المشترك الكاثودين او الأنودين يصبح الطرف B ، هنا تختلف مواصفات الدايودين حتى يعمل عمل الترانزستر . وساشرح لاحقا كيفية الفحص .

[ahrafaminealara]

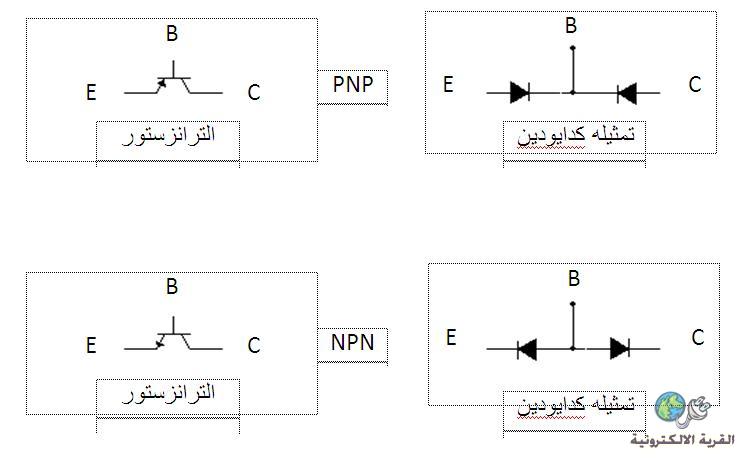

يمكننا فحص الترانزستور لأنه يتكون من دايودين متصلين مع بعض إما من جهة الكاثود أو من جهة الانود .



في البداية إن السلك الأسود يُعتبر موجباً والسلك الأحمر يُعتبر سالباً في جهاز الاوميتر ، أي الطرف الأسود يصبح P والطرف الأحمر يصبح N .
نقوم بقياس المقاومة بين طرفين لا على التعيين ، إذا لم يقرأ الجهاز أي قيمة نبدل موقع السلك الأحمر مع الأسود ، ونقوم بإعادة العملية مع كل الأطراف الأخرى ، أي نقوم بعملية القياس 6 مرات لأن لدينا 3 أطراف .
أي طرفين لا يقرأ الجهاز بينهما مقاومة في الحالتين ( حالة تبديل موقع السلك الأحمر مع الأسود ) فإن أحد الطرفين C والآخر E والطرف السائب B .
نضع السلك الأسود على الطرف B والأحمر على أحد الطرفين الآخرَين ، إذا لم يقرأ الجهاز أي قيمة نبدل موقع السلكين سوف يقرأ قيمة معينة .
نثبت السلك المربوط على الطرف B ونحول السلك الآخر إلى الطرف الآخر سوف يقرا قيمة معينة أيضاً ، المقاومة بين B , C تكون أقل من المقاومة بين B , E . جميع ما ذكرت يطبق للترانزستور الصالح الغير عاطل .
لمعرفة نوعية الترانزستور :
بعد إجراء هذه العمليات إذا ثبت لديك السلك الأحمر على الطرف B فإن نوعية الترانزستور PNP وإذا ثبت الأسود على B فإن الترانزستور نوع NPN .
أخيراً الترانزستور ذو الحجم العادي المستخدم بكثرة فإن الطرف على يمين رقمه هو E على الأغلب ، والطرف الذي في الوسط B والأخير C أ، أو في الوسط C والأخير B . أما الترانزستور ذو الهيكل الحديدي أو ذو الحجم الكبير المثقوب ، فإن الهيكل أو الطرف المتصل على قطعة الحديد هو C وأحد الأطراف B والآخر E ، وتوجد أنواع من الترانزستورات يوجد نتوء قرب طرف E .
ربما ترى هذا الكلام صعب التنفيذ ولكن بتجربتها مرة و مرتين ستراه أسهل . أتمنى أن أكون قد وفِّقت في توصيل المعلومة .

آخوكم أشرف الدليمي
