دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

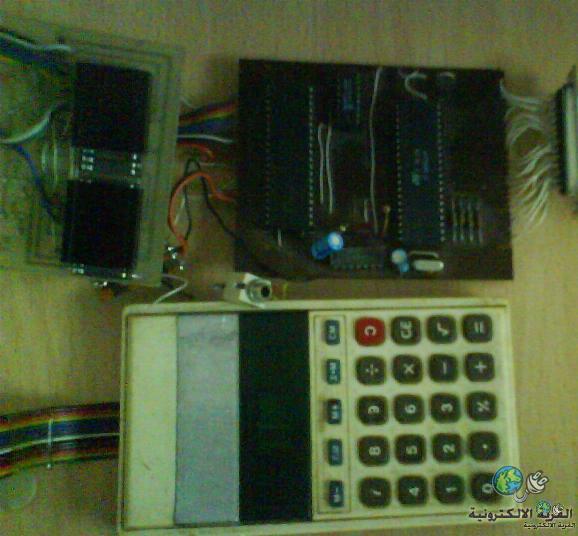

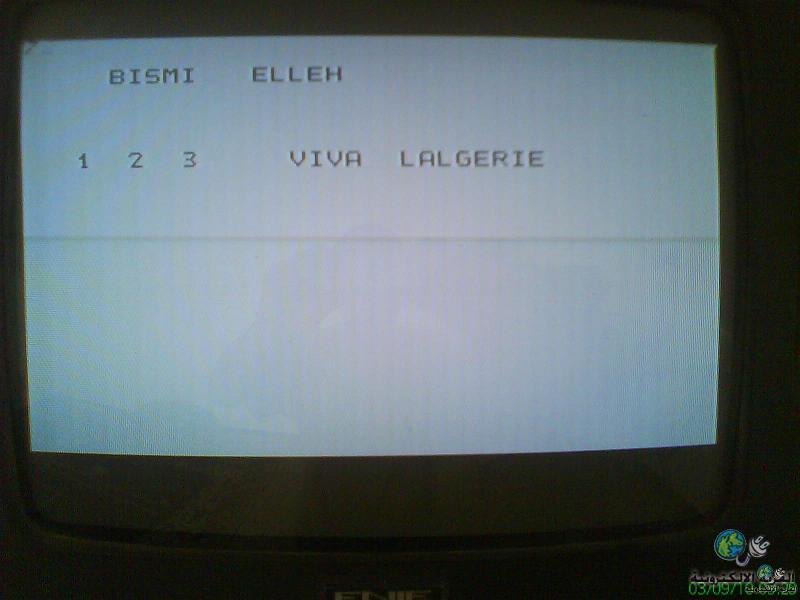

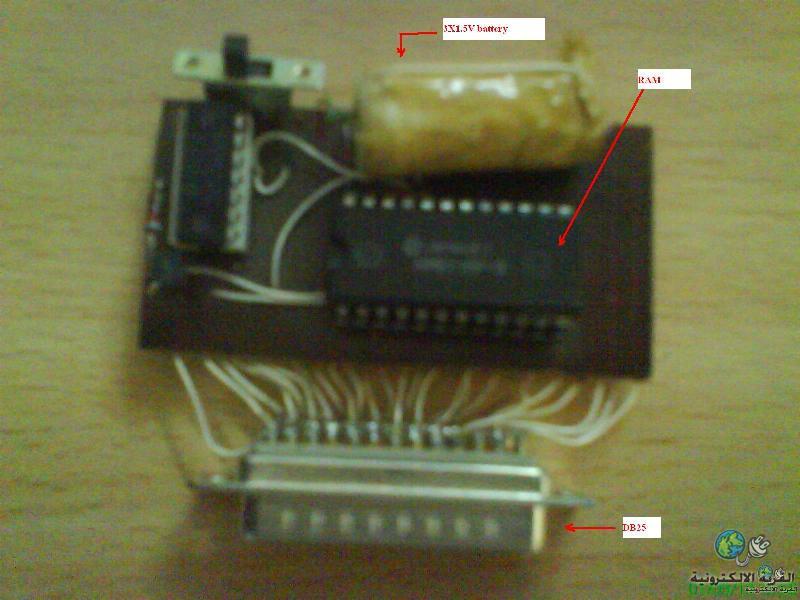

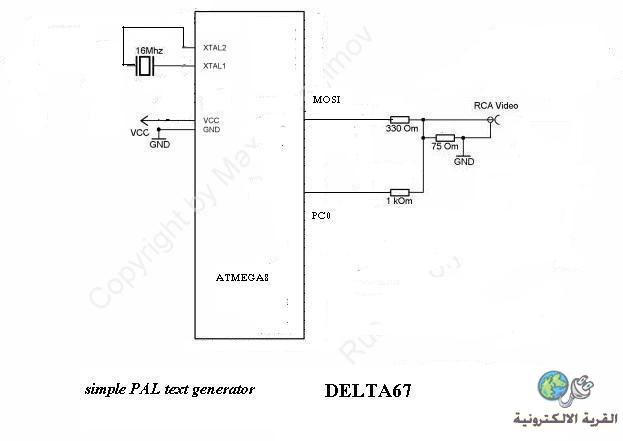

السلام عليكم ورحمة الله وبركاته بسم الله الرحمن الرحيم أقدم لكم دارة بسيطة جدا لعرض نص على شاشة التلفزيون نوع بال PAL.  هذا هو مخطط الدارة التي تعتمد على المايكروكنترولرATMEGA8.  صممت هذه الدارة لأجل وصلها بدارة الميكروكومبيوتر الذي صنعته منذ عدة سنوات مضت و الذي يعتمد على الميكروبروسسور 6802 هذه صورة الديناصور !!! حيث يتم العرض على 4 محارف 7 سكمنت و لوحة المفاتيح أخذتها من ألة حاسبة.  و هذه صورة الذاكرة التي كنت أشحنها يدويا مباشرة بلغة الألـــة !!!!  هنا تجد الكود سورس بلغة الأسمبلي و كذلك الهيكس لعرض النص المبين على الصورة. BISMI ELLEH 1 2 3 VIVA L'ALGERIE http://www.sendspace.com/file/t59dex الفونت FONT لاتيني لكن يمكنك كتابة فونت عربي أو أي لغة أخرى. ------------ مواضيعي: وصل بطاقة SD أو MMC بالـــ ATMEGA8 مبرمجة الـــ PIC داخل الدارة In Circuit مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!! دارة بسيطة جدا لعرض نص على شاشة التلفزيون. مبرمجات PIC بسيطة جدا. أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!! اليكم برنامج محاكاة البيــــــــك مع الكاي ـ جن مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB التعديل الأخير تم بواسطة : DELTA67 بتاريخ 06-09-2010 الساعة 09:43 PM |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
التعديل الأخير تم بواسطة : DELTA67 بتاريخ 03-09-2010 الساعة 04:52 PM |
|
||||||
|
الموضوع جدا مهم ومشكور ولكن الصور كبيرة جدا بحيث طغت على الموضوع
|
|
||||||
|
