محتاج أعرف النصر دة أسمة أيه

[eltohamy]

وأذاى يتقاس وهل فى الدايرة ولا براها [IMG][/IMG]

[noor1144]

سؤالك فيه غموض تام

هل تسال عن هذه القطعة ؟!؟!

لو تصورها حقيقية افضل

على ما اظن انك وضعت صورة تسال ماهي

وهي تشبه دايود بردج diode bridge

[astra]

برة الدائرة هل وضحت بهذا العرض

[eltohamy]

نعم أخى نور هيا شكل ألى فى الصورة بالظبط ممكن أعرف دى أسمه ا أيه وبتتقاس أذاى

[noor1144]

هيا دايود عادي ولكن حاطين اربعة مع بعض كما وضع لك الاخ astra
وطبعا انتا عارف الدايود
الدايود هذا هو شكله


ووظيفته جميله جدا بصراحة

هل تعرف one way valve

بلف تاير السيارة الي بيركب عند العجلة ماوظيفة هذا البلف

وظيفته انه طماع ياخذ ولا يعطي

عندما تملئ تاير السيارة بالهواء فان هذا البلف لايرجع الهواء للخارج

وهناك بلف يستخدم لنفخ البلالين ياخد الهواء ولايرجع حتى لايروح تعبك ونفسك على الفاضي
شاهد الصورة فانها معبرة جدا جدا

شاهد البالون التي لونها ازرق كيف بوجود البالف لايخرج الهواء



ويوجد من هذا البلف ايضا للماء

ويوجد مثله ايضا في الاكترونيات وهو الدايود الذي تسأل عنه

ستقول لي لماذا هذه المقدمه اقول لانها هامة جدا في فحص الدايود

كلما اردت ان تفحص الدايود تذكر هذا البلف

البلف التالف كيف نعرف انه تالف اذا فقد وظيفته الاصليه

وكيف يفقد وظيفته بان يصبح يمرر الهواء من الجهتين وبالتالي يكون عديم الفائدة

وكذلك الدايود وظيفته ان يمرر التيار بجهه واحده

وهذا هو رمز الدايود



لو تلاحظ ان عند الدايود خط هذا الخط يشير الى السالب والجهه الاخرى الى الموجب
وحاول اعمل دائرة بسيطة تتكون من ضوء صغير وبطارية ودايود

شاهد الصورة



ضع بدل المقاومة ضوء صغير سيعمل معك
طيب اعكس الدايود ستجد ان الضوء ما اشتغل معك اذا كان الدايود صالح وغير تالف

طيب وكيف نفحصة بجهاز الملتي ميتر

اذهب في الملتي ميتر على وضعية الدايود كما هو موضح بالصورة



ثم خذ قياس الدايود من الجهتين طبعا كما قلنا يجب ان يعطيك قراءة من جهة واحده
اذا اعطاك قراءة من الجهتين يعني الدايود تالف

وهذه الصورة من اجمل ما رايت ولاحظ كيف فحص الدايود بكل سهولة




والدايود الذي تسأل عنه له وظيفة اخرى غير التي قلناها
ماهي ؟؟!؟!

وهو عادة يستخدم في تحويل التيار المتردد ( كهرباء المنزل ) الى تيار مستمر
( مثل البطارية )
ومن وظيفة الدايود توحيد التيار

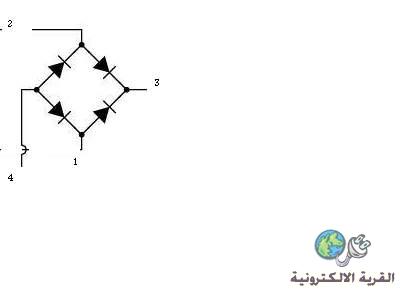

والدايود الذي تسال عنه هكذا شكله من الداخل عبارة عن اربع دايودات


ونفس طريقة الفحص خذ طرفين الموجب وسالب ثم اعكس وشوف اذا اعطاك قراء ولا لاء

وللدايود اشكال كثيره ووظايف كثيرة

وشاهد هذه الصورة توضح أشكال الدايود



اتمنى ان اكون وفقت في الشرح واذا في شيء مش واضح قول لي

ادعوا لنا
