كيف يتم ضبط النت + الشبكه بين 5 اجهازه
|
| اعلانات |
|
|||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|

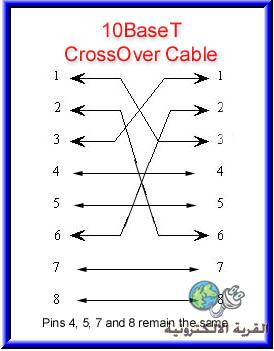

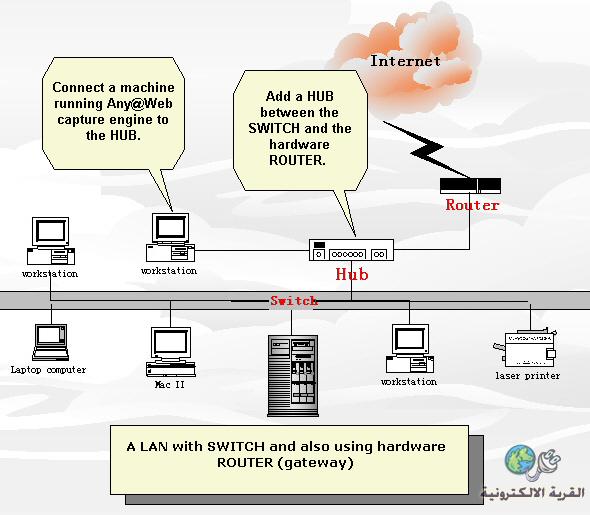

صورة توضيحية  أجعل اسم مختلف لكل كمبيوتر طرفي متصل بالشبكة . وايضاً اجعل Ip address محتلف لك جهاز طرفي متصل بالشبكة . واجعل اسم موحد لمجموعة العمل أي Workgroup ويكن اسمها في نظام التشغيل Windows 98, Win 98 se هو Workgroup . أما اسمها في نظام التشغيل Windows ME, Win 2000, Win XP هو MSHome في البداية لابد من استخدام نوعين من كابلات التوصيل النوع الاول: هو نوع (العدل) أو ما يسمي بـ Straight - Through Cable وهذا النوع لربط كل جهاز طرفي (كل حاسوب أو كل كمبيوتر) مع جهاز السوتش Switch أو الهب HUB النوع الثاني: هو نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable لربط كل جهاز سوتش Switch مع جهاز سوتش Switch أخر أو لربط كل جهاز هب HUB مع جهاز هب HUB أخر أو لربط جهاز السوتش مع جهاز الروتر Router في حالة استخدام سوتش Switch أو هب HUB بالشبكة الداخلية LAN - Local Area Network فلا بد من استخدام كابل من نوع (العدل) أو ما يسمي بـ Straight - Through فهو يعمل بسرعة 10/100 Mbps وهي سرعة نقل البيانات في الثانية وله نظامان في وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B اختر احد النظامين ويكن متوافق من الشبكة الحالية لديك القاعدة الاساسية لعمل الكابل نوع (العدل) أو ما يسمي بـ Straight - Through Cable 1-1 2-2 3-3 4-4 5-5 6-6 7-7 8-8 وتكن الالوان للنظام EIA/TIA T568A كما بالتوضيح التالي:- 1- أخضر - أبيض. 2- أخضر. 3- برتقالي - أبيض. 4- أزرق. 5- أزرق - أبيض. 6- برتقالي. 7- بني - أبيض. 8- بني. ---------------------------------------------------------------------------------------- وتكن الالوان للنظام EIA/TIA T568B كما بالتوضيح التالي:- 1- برتقالي - أبيض. 2- برتقالي. 3- أخضر - أبيض. 4- أزرق. 5- أزرق - أبيض. 6- أخضر. 7- بني - أبيض. 8- بني. ================================================= القاعدة الاساسية لعمل الكابل نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable  1-3 2-6 3-1 4-4 5-5 6-2 7-7 8-8 ومعني الكلام (خلاصة الكلام أو الحديث) ان الاطراف المهمة هو اربع اطراف وهو 1-3 2-6 3-1 6-2 وباقي اطراف التوصيل نستخدم طريقة التوصيل العادية أو المباشرة للأطراف 4-5-7-8 وتكن الالوان للنظام EIA/TIA T568A كما بالتوضيح التالي:- 1- أخضر - أبيض. 2- أخضر. 3- برتقالي - أبيض. 4- أزرق. 5- أزرق - أبيض. 6- برتقالي. 7- بني - أبيض. 8- بني. ---------------------------------------------------------------------------------------- وتكن الالوان للنظام EIA/TIA T568B كما بالتوضيح التالي:- 1- برتقالي - أبيض. 2- برتقالي. 3- أخضر - أبيض. 4- أزرق. 5- أزرق - أبيض. 6- أخضر. 7- بني - أبيض. 8- بني. اختر احد النظامين ويكن متوافق مع نظام النوع الاول (نوع العدل Straight - Through Cable ) لديك استعن بالموقع التالي: http://www.bb-elec.com/tech_articles...lustration.asp ملحوظة هامة جداً استخدام احد النظامين ( وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B حسب النظام الحالي لوضع الالوان بالشبكة الداخلية لديك كي لا يسقط أي جهاز كمبيوتر طرفي من احد المستخدمين المخول لهم الربط بالشبكة الداخلية أو الدخول علي الانترنت بها وكي لا تحدث لديك اي مشكلة في ربط الاجهزة بعضهم البعض مرة أخرى. التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 06-09-2010 الساعة 01:11 PM |
|
||||||
|
التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 06-09-2010 الساعة 11:17 AM |
|
||||||
|
|
|
|||||
|
