لأول مرة فى تاريخ القرية الإليكترونية تصوير الصاعق من الداخل بأشعة إكس

[أسامة مأمون]

بسم الله الرحمن الرحيم

لأول مرة يا إخوانى تمكنت من تصوير صاعق بقوة 1800 كيلو فولت

من داخل العلبة السوداء

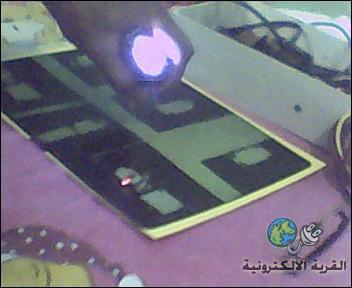

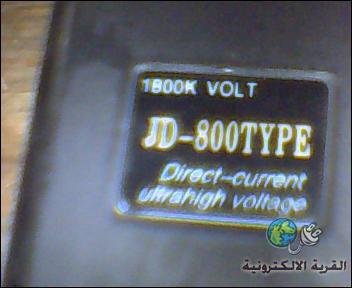

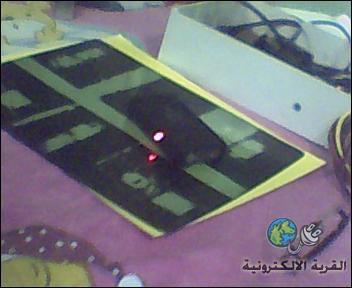

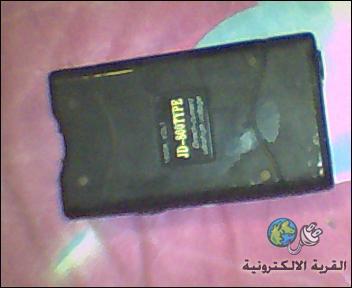

و إليكم الصور بالمكونات

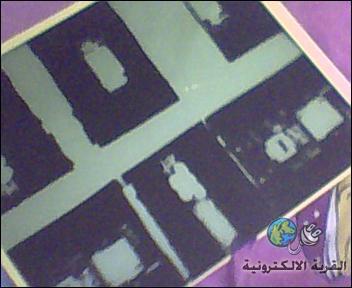

و صورة الأشعة دى بتبين بساطة صنعه
و ده دليل على إن الصين خايفى إن حد يقلدها فى أى حاجة
فبتغطى المكونات بمادة سوداء شبيهه بالبلك
حتى يصعب علينا معرفة ما لداخلها

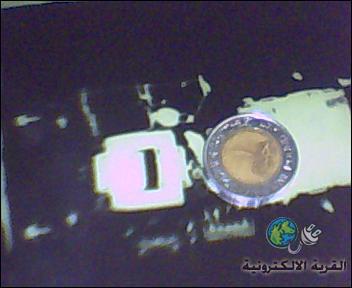

أنظرو الى الصورة حجم المحول الفعلى المستخدم فى حجم الجنيه الفضة المصرى

و أنظروا معى لهذه الصورة

نجد الأتى

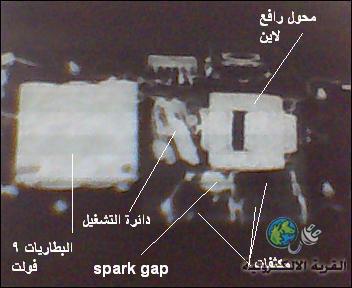

يتكون هذا الصاعق الرهيب من
1- دائرة مذبذب فى غاية البساطة أى مذبذب و راكب عبيه ترانزيستور أو موسفت
2- محول يشبه الاين الخاص بالتلفاز الصغير ممكن تشتريه أو تصنعه يدويا

3- مكثفات للجهود العالية و الفائقة لا تباع فى الدول العربية و ممكن تصنيعها يدويا
4- ثغرة هوائية spark gap للتفريغ بين المحول و المكثفات و هى موصولة على التوالى بين خرج المحول و المكثفات
5- الخرج تأخذه من أطراف المكثفات
إيه رأيكم
التصوير بأشعة إكس فى مستشفى و تصوير ورقة الأشعة و الصاعق فى منزلى المتواضع

[astra]

ألف شكر أخى أسامه فعلا مجهود تستحق الشكر عليه

[فهد المنصور]

شكراً لك مهندس اسامة ..

كما ذكرت .. المحول هو اهم اجزاء الدائرة واصعبها توفراً .. وقدرته تحدد عمل و كفاءة الصاعق ..

[abdullah1200]

أشعة اكس

كيف خطر على بارك ان تستخدمها



مشكور أستاذ أسامة مأمون

[محمدعلي]

عفوا يا إخواني لهذا السؤال
ما الذي تقصدونه بكلمة الصاعق ؟؟؟ ماهو الصاعق ؟؟

وشكراً

[ahmed115]

المشاركة الأصلية كتبت بواسطة محمدعلي

عفوا يا إخواني لهذا السؤال
ما الذي تقصدونه بكلمة الصاعق ؟؟؟ ماهو الصاعق ؟؟

وشكراً

والله يااسامة مجهود جبار وتتحق عليه الثناء

الصاعق يامحمد هو مضرب بحجم مضرب التنس بس صغير عنه له شبكة سلك بتكمل دائرة عند لمسها بتخرج جهد عالى لحظى وتصعق من لمسها مثل ناموسة او ذبابة وهو تقليد لمصيدة الناموس المستخدمة فى المحلات او المطاعم بس باستخدام بطارية بدل من الكهرباء العادية مع الفرق طبعا فى قوة الصاعقة
وقد استغلت الصين الفكرة فى صنع هذا المضرب او قد ياخذ شكل اخر للدفاع عن النفس
واخونا اسامة له موضوع حاول تقراه

[5282]

شكراااااااا على المجهود
بس انا عندى احساس مش عارف لية
ان فائدة البلك الاسود دة واحد من الاثنين
1-اذا عطبت الدائرة لا تستطيع اصلاحها وتشترى جهاز جديد
2-قد يكون الهدف منة حماية الدائرة حتى لاينطلق الشرر بداخل الدائرة او اهداف اخرى

اما بالنسبة لجزئية حتى لانعلم مابداخلة فأعتقد ان الفكرة بسيطة ومعروفة
والمشكلة تكمن فى صنع المحولا ليس الا
وشكراااااااااااااااااا على الموضوع

[stun gun]

المشاركة الأصلية كتبت بواسطة أسامة مأمون

بسم الله الرحمن الرحيم

لأول مرة يا إخوانى تمكنت من تصوير صاعق بقوة 1800 كيلو فولت

من داخل العلبة السوداء
و إليكم الصور بالمكونات

و صورة الأشعة دى بتبين بساطة صنعه
و ده دليل على إن الصين خايفى إن حد يقلدها فى أى حاجة
فبتغطى المكونات بمادة سوداء شبيهه بالبلك
حتى يصعب علينا معرفة ما لداخلها
أنظرو الى الصورة حجم المحول الفعلى المستخدم فى حجم الجنيه الفضة المصرى

و أنظروا معى لهذه الصورة

نجد الأتى

يتكون هذا الصاعق الرهيب من
1- دائرة مذبذب فى غاية البساطة أى مذبذب و راكب عبيه ترانزيستور أو موسفت
2- محول يشبه الاين الخاص بالتلفاز الصغير ممكن تشتريه أو تصنعه يدويا

3- مكثفات للجهود العالية و الفائقة لا تباع فى الدول العربية و ممكن تصنيعها يدويا
4- ثغرة هوائية spark gap للتفريغ بين المحول و المكثفات و هى موصولة على التوالى بين خرج المحول و المكثفات
5- الخرج تأخذه من أطراف المكثفات
إيه رأيكم
التصوير بأشعة إكس فى مستشفى و تصوير ورقة الأشعة و الصاعق فى منزلى المتواضع

الله ينور عليك يا ساامه باشا من يومك شوفت فرق الحجم بين مضاعفه الجهد والملف فرق رهيب في الحجم
مكثف ايه اللي نعمله يدوي ؟؟؟؟ازاي وبعدين في مواقع من الصين بتبيع الكلام ده
عرفت بئه انا ليه عايز اعمله مش عايز اشتريه (من بسطه وهبله )
