وصل بطاقة SD أو MMC بالـــ ATMEGA8

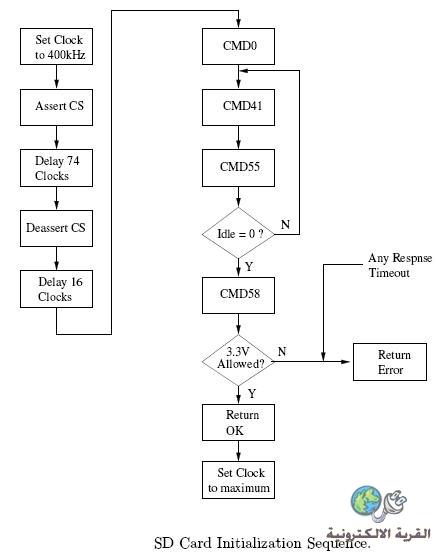

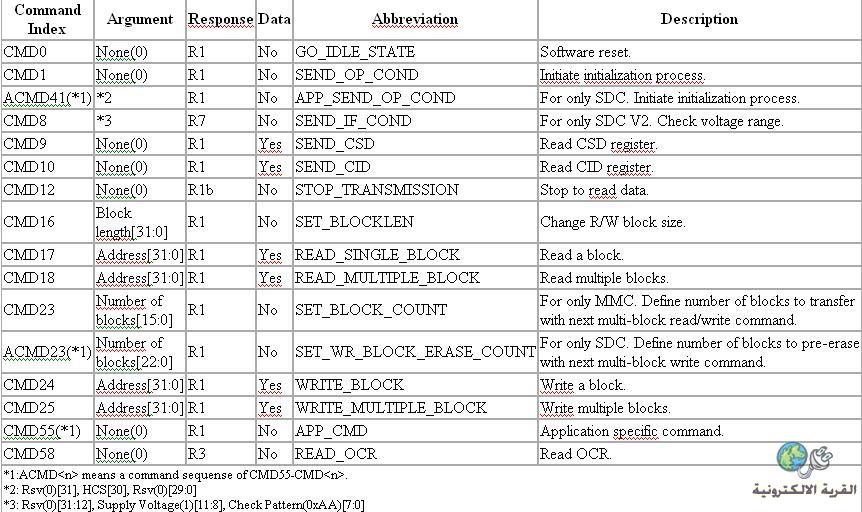

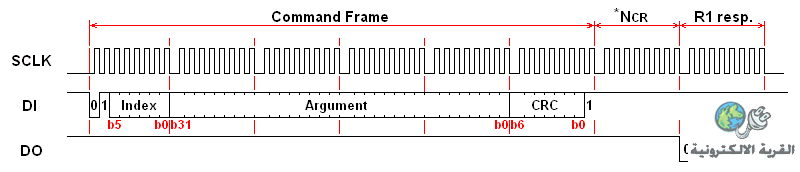

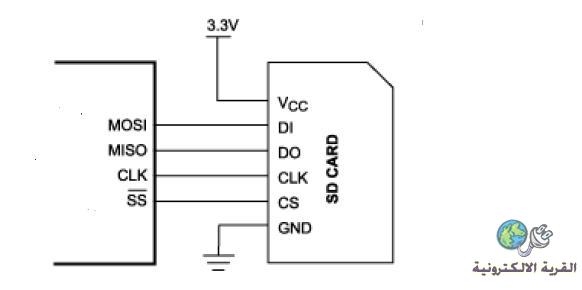

السلام عليكم ورحمة الله وبركاته بسم الله الرحمن الرحيم أقدم لكم نقطة الانطلاق لاستعمال بطاقة SD أو MMC في مشاريعكم و أرجوا من الاخوة المختصين اثراء الموضوع.  و هذا هو توصيل الاطراف:  تغذى هذه البطاقات بجهد3.3V وبالتالي يجب أن يكون الميكرو يشتغل بهذا الجهدأو استعمال زينرات لخفض الجهد على أطراف البطاقة. هذه طريقة توصيل البطاقة مع المايكرو:  Vss1 و Vss2 معا هما الـ .GND المرحلة الحرجة هي اعداد البطاقة INITIALISATION للعمل وفق بروتوكول SPI و يتم ذلك وفق المخطط التالي:  هنا الملف بلغة الأسمبلي يوضح مرحلة الاعداد و كيف نكتب سكتور SECTOR يتم التأكد بوصل البطاقة بالحاسوب بواسطة قارئ بطاقات و استعمال برنامج HEXWORKSHOP http://www.sendspace.com/file/fz0552 لمزد من المعلومات راجع هذا الملف: http://www.sendspace.com/file/alo8ty على بركة الله. لفهم عمل بطاقة SD يجب اولا فهم البروتوكول SPI الذي هو طريقة لتبادل البيانات تسلسليا بين دارتين تكون احداهما ماستر (متحكم) و الاخرى سليف (مستقبل). كهربائيا تتم العملية كما يلي:  تتلقى البطاقة الأوامر و ترد باجابات. في الجدول ملخصا للأوامر و عملها:  ----------- مواضيعي: وصل بطاقة SD أو MMC بالـــ ATMEGA8 مبرمجة الـــ PIC داخل الدارة In Circuit مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!! دارة بسيطة جدا لعرض نص على شاشة التلفزيون. مبرمجات PIC بسيطة جدا. أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!! اليكم برنامج محاكاة البيــــــــك مع الكاي ـ جن مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB التعديل الأخير تم بواسطة : DELTA67 بتاريخ 06-09-2010 الساعة 09:40 PM |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
التعديل الأخير تم بواسطة : DELTA67 بتاريخ 05-09-2010 الساعة 01:38 PM |
|
||||||
|
المكتبة مشروحة ضمن برنامج الميكرو بيسك وهى بسيطة وسهلة الفهم اما بالنسبة لتوصيل ال mmc بالميكرو فهى ايضا متوفرة ضمن help برنامج الميكرو بيسك اما طريقة البرمجة يوجد نوعين للتعامل مع ال mmc 1- وهى قراءة ال sector 2- القراءة من mmc بطريقة ال fat وتلك انا افضلها لانك ستقرأ الملف الذى تريدة على حسب اسمة ويكفى ان تضع الملف على ال mmc من عن طريق اى reader ويجب ان لايزيد اسم الملف عن 8 احرف وبعد ذلك وصل الميمورى بالميكرو ويكون بالميكرو اسم الملف وستفتح الملف عن طريق الميكرو وتقراءة بايت بايت اما بالنسبة للسوفت وير انا استخدم ثلاث برامج الميكروبيسك لبرمجة الميكرو البروتوس للمحاكاة برنامج winhex وهو يجعل تفتح اى ملف او drive وتراة بايت بايت مثل تلك الصورة  وهذا البرنامج سيفيد كثير فى فهم بنية الملفات |
|
||||||
|
التعديل الأخير تم بواسطة : DELTA67 بتاريخ 05-09-2010 الساعة 01:40 PM |
|
||||||
64MB MMC und PIC-Mikrocontroller
|
|
||||||
|
|
|
||||||
|
طريقة التوصيل  وأى استفسار |
