مبرمجة الـــ PIC داخل الدارة In Circuit

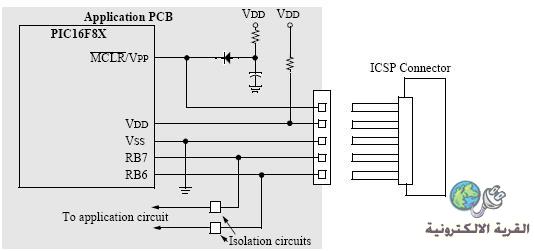

السلام عليكم ورحمة الله وبركاته بسم الله الرحمن الرحيم عند دراسة مشروع نضطر لبرمجة الــ PIC عدة مرات حتى نصل الى الكود الصحيح. اذا لم تكن كل من دارة المشروع و المبرمجة مزودتان بحامل نوع ZIF فاننا قد نؤدي الى اتلاف أطراف الــ PIC . لتفادي هذا المشكل يمكن أن نبرمج البيك مباشرة داخل الدارة دون نزعه. لأجل هذا يجب أخذ بعض الاحتياطات عند تصميم الدارة: 1ـ تفصل الاطراف RB6 و RB7 عن الدارة باستعمال مقاومات حماية قيمتها 10K أو باستعمال قاطعة مزدوجة. و يحبذ ان يستعمل هذين الطرفين كمداخل. 2 ـ يغذى الطرفMCLR بمقاومة 10K و ديود. الصورة توضح هذه الاجراءات:  أقدم لكم مبرمجة ICSP من تصميم MICROCHIP. تسمى AN589 عند استعمالها مع ICPROG أو WINPIC الرابط: http://www.sendspace.com/file/vujm95 -------------- مواضيعي: وصل بطاقة SD أو MMC بالـــ ATMEGA8 مبرمجة الـــ PIC داخل الدارة In Circuit مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!! دارة بسيطة جدا لعرض نص على شاشة التلفزيون. مبرمجات PIC بسيطة جدا. أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!! اليكم برنامج محاكاة البيــــــــك مع الكاي ـ جن مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB التعديل الأخير تم بواسطة : DELTA67 بتاريخ 06-09-2010 الساعة 09:36 PM |
| اعلانات |
|
||||||
شكرا
|
