[هنو]

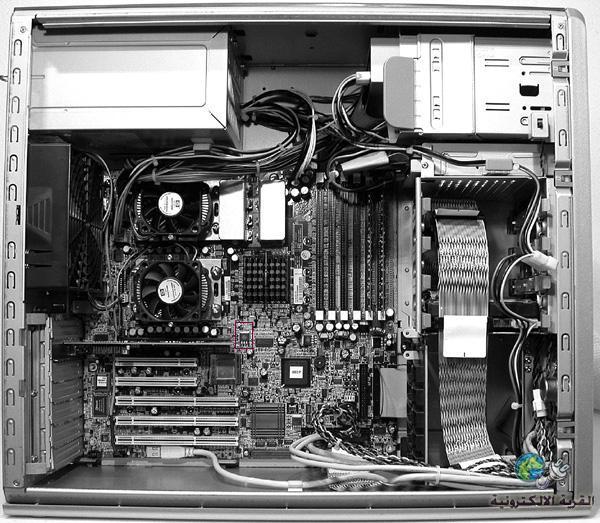

هذه هي صورة المشكلة

ستلاحظون ان الترانسستور المظلل بالاحمر اجد انه يوجد به شورت عند التوصيل بين الرجل الوسطى مع الرجل في الجانب الايسر وعندما ازيلها اجد انه ليس الشورت فيها وانما في اللوحة وهكذا لم استطع تتبع خط الشورت بالضبط وبالبحث وجد مكثفات صغير تظهر شورت وعند ازالتها يطلع ان الشورت في اللوحة

المهم اني تعبت ولم اجد طريقي فين

والمشكلة الاساس هي اني عند توصيل سوكيت البورت atx يصدر صوت طقطقه الامر الذي يدل على وجود شورت في الجهاز او اللوحة ولا تدور المروحة من اصله وكان لا توجد كهرباء وكان الشغلة اساسه شورت كبير على الرغم من عدم وجود اي تفحم او احتراق هنا او اهنا وعندما راجع ترانسستورات التوحيد التي بجانب البروسسور لم اجد فيها شي وانها طبيعية

اتمنى ان اجد علاج مع العلم ان الجهاز هو
workstation xw8000

[TARIQ_ALKDR]

بعد التأكد من المعالجات


شيل كل حاجة على البوردة وافحص البفات حول الشيب

لو لقيت شورت كدا يكون عيب شيب

[هنو]

حياك الله

شكرا جزيلا على ردك اخي الكريم

لكني كنت اتمنى لو توضح لي اكثر

اولا قلت ان اشيل كل حاجة من اللوحة هل هذا معقول كيف اشيل كل شي

بخصوص الشبست ممكن لو تتكرم تحدد لي فين بالضبط تريدني ان ابحث عن الشورت

ارجوك عندي اربع بوردات نفس المشكلة ومرمية بالمحل

[هنو]

الو ما في رد

[هنو]

[POWERMAN3D]

اقتباس المشاركة الأصلية كتبت بواسطة هنو حياك الله شكرا جزيلا على ردك اخي الكريم لكني كنت اتمنى لو توضح لي اكثر اولا قلت ان اشيل كل حاجة من اللوحة هل هذا معقول كيف اشيل كل شي بخصوص الشبست ممكن لو تتكرم تحدد لي فين بالضبط تريدني ان ابحث عن الشورت ارجوك عندي اربع بوردات نفس المشكلة ومرمية بالمحل

بعد إذن م/ طارق

- شيل كل حاجة يعنى تفك البروسيسور والرام والكروت الخارجية وكل كابلات الباور والداتا والليدات والمفاتيح .

- أى شيب يوجد بجوارة أو فوقه أو فى الجهة المعاكسة له على البوردة مجموعة من المكثفات السيراميك والتى يطلق عليها بفات ( pf ) نظراً لأن سعتها التخزينية تقاس بالبيكو فراد .. قياس هذه المكثفات بالآفو على وضع الجرس يجب أن تعد أرقام فى أحد الإتجاهين أما إذا كانت شورت فهذا دليل على تلف الشيب .

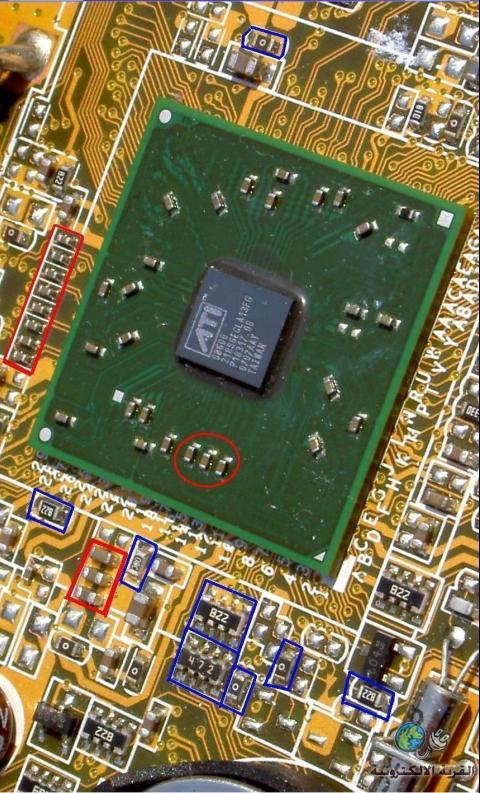

والصورة التالية توضح أماكن البفات وأشكالها كما هو محدد باللون الأحمر .... وأماكن المقاومات وأشكالها كما هو محدد باللون الأزرق .
وأيضاً بقراءة الرمز المكتوب بجوار القطعة إذا كان R أو L أو F أو Fb فهذه مقاومة أما إذا كان C أو كان يسبق حرف C حرف آخر فهذا مكثف

[هنو]

عيد مبارك اخي المشرف

شكرا جزيلا لكما على تعاونكما معي

بخصوص اني اشيل كل حاجة الان فهمت وبالفعل قمت بازالة كل شي من بروسسور ورام وخلافة وكروت ولازال الشورت موجود

بخصوص الاماكن التي قلت عليها اخي المشرف انشاء الله راح اتابعها شيئا فشيئا

لكن كما اخبرتك اجد وجود شورت في احد المكثفات وعندما ازيله اكتشف انه لم يكن هو المسبب للشورت

مش مشكلة راح اتابع الى ان اخرج بنتيجة او راح اعيد طلبي الى اهل قريتي القرية الالكترونية

جزاكم الله الف خير

[zoomaa2006]

اخى حاول التاكد من سلامة الباور سبلاى والبروسيور والرامات
