[DELTA67]

السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم

هذه المبرمجة تهم من يملك لابتوب بدون مخرج كوم او طابعة توازي.
هنا نقع في اشكالية الدجاجة و البيضة !!! حيث لبرمجة الميكرو المستعمل في المبرمجة ( و هو ATMEGA8 أو ATMEGA48) لا بد من مبرمجة عادية أي كوم أو طابعة. يمكن استعمال المبرمجة البسيطة هذه:

مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

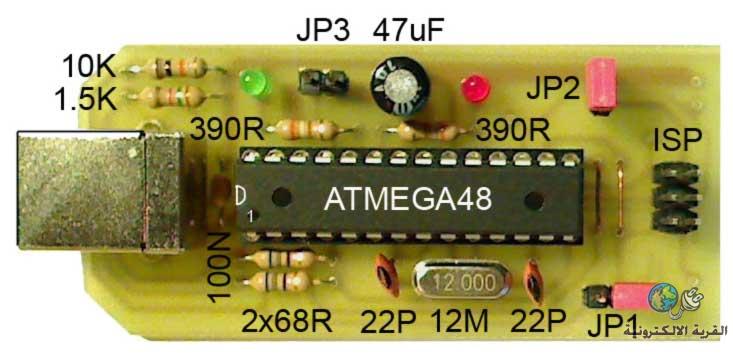

هذه صورة المبرمجة:



الجمبر JP1 يمكننا لارسال 5V الى الميكرو الذي نريد برمجته .
الجمبر JP2 هو لبرمجة الميكرو ATMEGA8 أو 48.
الجمبر JP3 نستعمله اذا كان الميكرو المراد برمجته يعمل على تردد أقل من 1Mhz

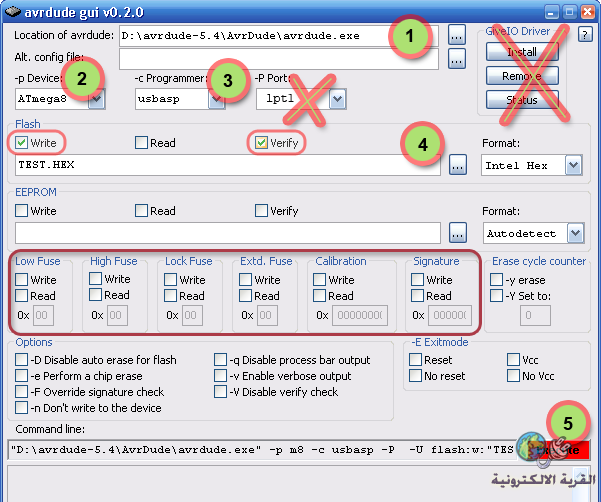

البرنامج الستعمل مع هذه المبرمجة هو AVRDUDE و يضبط كما في الصورة.
لا نحتاج للدرايفر giveio مع هذه المبرمجة و لا يهم البورت المستعمل.



هذا الملف به مخطط الدارة و الهيكس و كل ما تحتاجونه:


http://www.sendspace.com/file/4khvv3

يمكن استعمال اما ATMEGA8 أو ATMEGA48 لذلك هناك ملفين للهيكس.
أطراف الــ ISP هي :
1- MISO
2- Vcc
3- SCK
4 - MOSI
5- CS
6- GND



توصل CS بالـــ RESET للميكرو المراد برمجته مع اضافة مقاومة 10K بين الـ RESET و الجهد 5V.

هذه المبرمجة اسمها USBasp لمن أراد المزيد من التفاصيل فقـــــوقل خير دلـــيل.
---------------

مواضيعي:

ما رأيكم في مشروع دايزك DISEQC ؟؟
وصل بطاقة SD أو MMC بالـــ ATMEGA8
مبرمجة الـــ PIC داخل الدارة In Circuit
مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!
دارة بسيطة جدا لعرض نص على شاشة التلفزيون.
مبرمجات PIC بسيطة جدا.
أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!
اليكم برنامج محاكاة البيــــــــك مع الكاي ـ جن
مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB

[afandy89_pro]

أشكرك أخى على هذا المبرمج الذى سيريح الكثير عناء البرمجه

ولاكن لى بضع الأسئله
-----------------------------
1- هل قمت بتجربه هذا المبرمج ؟
2- هل تستطيع أن تبرمج عائله ATMEL 89s51 وأذا كانت الأجابه لا فهل لديك دائره تقوم ببرمجه هذه العائله عن طريق USB ؟
3- يوجد داخل الملف المرفق ملفين الأول atmega8.hex والثانى atmega48.hex فأى منهم المطلوب لبرمجه الميكرو المثبت فى الدائره ؟
4- هل يوجد لديك ملف PDF يحتوى على PCB الخاص بالدائره بالابعاد الحقيقيه لها لسهوله صنعها ؟
5- ما هى أسماء أطراف ISP وما هو ترتيبها ؟

[eslam4pc]

شكرا لك و لكن اسالك بالله هل جربتها لاننى فى امس الحاجة اليها

[DELTA67]

اقتباس المشاركة الأصلية كتبت بواسطة afandy89_pro أشكرك أخى على هذا المبرمج الذى سيريح الكثير عناء البرمجه ولاكن لى بضع الأسئله ----------------------------- 1- هل قمت بتجربه هذا المبرمج ؟ 2- هل تستطيع أن تبرمج عائله ATMEL 89s51 وأذا كانت الأجابه لا فهل لديك دائره تقوم ببرمجه هذه العائله عن طريق USB ؟ 3- يوجد داخل الملف المرفق ملفين الأول atmega8.hex والثانى atmega48.hex فأى منهم المطلوب لبرمجه الميكرو المثبت فى الدائره ؟ 4- هل يوجد لديك ملف PDF يحتوى على PCB الخاص بالدائره بالابعاد الحقيقيه لها لسهوله صنعها ؟ 5- ما هى أسماء أطراف ISP وما هو ترتيبها ؟

عــفوا أخي.
أنا أستعمل هذا المبرمج و هو يعمل بكفاءة لكني لم أجرب الــ 89S51 لكن هذا الميكرو موجود بقائمة الـــ AVRDUDE اذن من المفروض أن لا مشكلة.
قلت أنه يمكن استعمال اما ATMEGA8 أو ATMEGA48 لذلك هناك ملفين للهيكس.
ليس لدي للأسف ملف الدارة المطبوعة لكن الصورة الموجودة بالملف تساعدك على التصميم.
أطراف الــ ISP هي :
1- MISO
2- Vcc
3- SCK
4 - MOSI
5- CS
6- GND

[5282]

شكرااا على الدائرة

[سمير حسانين]

مشكور على الدائرة
ولاكن ممكن الرسم التخطيطى
لنتمكن من تنفيذها

[DELTA67]

اقتباس المشاركة الأصلية كتبت بواسطة سمير حسانين مشكور على الدائرة ولاكن ممكن الرسم التخطيطى لنتمكن من تنفيذها

عفوا. كل شيء ضمن الملف المرفق يا حبيبي.

[afandy89_pro]

اقتباس المشاركة الأصلية كتبت بواسطة DELTA67 عــفوا أخي. أنا أستعمل هذا المبرمج و هو يعمل بكفاءة لكني لم أجرب الــ 89S51 لكن هذا الميكرو موجود بقائمة الـــ AVRDUDE اذن من المفروض أن لا مشكلة. قلت أنه يمكن استعمال اما ATMEGA8 أو ATMEGA48 لذلك هناك ملفين للهيكس. ليس لدي للأسف ملف الدارة المطبوعة لكن الصورة الموجودة بالملف تساعدك على التصميم. أطراف الــ ISP هي : 1- MISO 2- Vcc 3- SCK 4 - MOSI 5- CS 6- GND

ألف ألف شكر بارك الله فيك وأشكرك على سرعه الرد
