طلب عاجل من فضلكم

[Worldmaster]

السلام عليكم و رحمه الله وبركاته
فى اول مشاركه لى بهذا المنتدى الرائع أتمنى منكم تحققولى طلبى البسيط و هو انى أريد دائرة أستقبال لمحطات الـ FM شرط تكون بسيطه قدر الامكان لأنى مبتدئ و الا تحتوى على دوائر متكامله...و أرجو ذكر التفاصيل الخاصه بالملفات المستخدمه و خلافه
مشكورين مقدما

[فهد المنصور]

السلام عليكم ..

كما هو معروف انه يوجد الكثير من التصاميم لأستقبال اشارة FM .. من تردد 80 - 108 ميغاهيرتز ..

لكن في رايي انه لايوجد مستقبل اشارة FM بسيط بالمعنى المتعارف عليه .. لان استقبال اشارة بهذا التردد ليس بسهولة استقبال اشارة AM ..

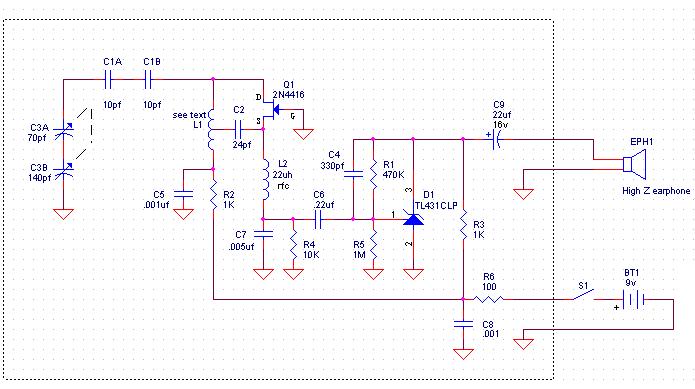

سأعرض في البداية الدائرة الالكترونية .. ثم تفاصيل عن مكوناتها ..



:can:

[فهد المنصور]

طريقة تركيب الدائرة الالكترونية ..

[align=center][/align]


:can:

[فهد المنصور]

مكونات الدائرة الالكترونية

[فهد المنصور]

ملاحظات ..


المكثف C3 ..
يوجد للمكثف C3 في الحقيقة ثلاثة اطراف .. يتم استخدام الاطراف الجانبية فقط .. اي اهمل الطرف الاوسط ..
[align=center][/align]

الدائرة الالكترونية ..
- حاول تصميم الدائرة الالكترونية بحيث يكون الملف L1 اقرب ما يكون الى المكثف C3

- لمعايرة المكثف .. يجب استخدام مفك معزول .. وبقدر الامكان طويل .. لان اقتراب يدك من الملف او المكثف يصعب عليك عملية الضبط ..


المـلف L1
وهو المسؤل عن ضبط تردد الدائرة الالكترونية .. وهو اهم اجزءها ..

- يمكنك صناعته .. بأخذ اي جسم اسطواني كا قلم رصاص سميك .. تقريبا فطرة نصف انش (13 ميليميتر ) ..
- بواسطة سلك 20 ميليميتر .. قم بـ 6 لفات على قلم الرصاص بشكل متراص ..
- اسحب القلم الرصاص برفق .. ثم ابعد الملفات عن بعضها بصورة منتضمة وبحيث لا يتجاوز طول الملف الواحد انش ( 2.5 سنتيميتر )

- ابحث عن منتصف الملف .. وقم بلحم سلك في هذه النقطة .. حتى يتم وصله لاحقا مع المكثف C2

- ثبت الملف بطريقة لا تلامس ارض اللوحة الالكترونية او اي جسم في الدائرة ..

:can:

[Worldmaster]

أرجو القاء الضوء على
L2 و كذلك أريد أن اسأل هل الاطراف التى تنتهى بمثلث فى الدائرة اوصلها جميعا بالأرضى معا؟؟

[فهد المنصور]

... المثلثات تعبر عن الطرف السالب للدائرة ..

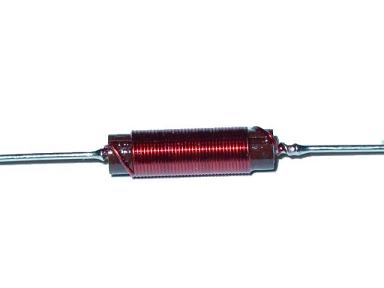

اما بالنسبه للملف L2 .. فهو شائع استخدامه في الاجهزة الالكترونية .. ويأتي بهذا الشكل ..

[align=center][/align]

اما عن صناعته ان لم يتوفر .. اعذرني لا استطيع تحديد عدد اللفات التى بها تحصل على حث قيمته 22 ميكروهنري .. لكني سأبحث في الموضوع فسأحول الحصول على الاجابه ..


:can:
